Servomoteur réglable
Le servomoteur est alimenté par une tension secteur de
230 V. Le transformateur convertit la tension secteur en
une petite tension de 24 V. Le moteur est commandé
selon la tension d'entrée et la position du potentiomètre
de retour.
L'interrupteur A/B permet d'intervertir la tension vers le
moteur et en même temps vers le potentiomètre. L'in-
version de tension modifie le sens de rotation du mo-
teur.
Pour indiquer la position des clapets, on peut brancher
un instrument à cadre mobile entre les bornes (1) + et
(4) - .
Caractéristiques de l’instrument 0 à 100 µA, Ri max.
2500
Ω.
Une tension de 9,0 V-, avec un courant max. 10 mA,
peut être prélevée entre les bornes (1) + et (3) -.
Caractéristiques techniques :
Servomoteur KSP protégé contre les surcharges.
Puissance 5 W, 230 V, 50 Hz.
Protection IP 54, durée de marche env. 180 s.
Température ambiante maximum 55 °C.
Type KSP
Réglage à distance manuel
Commande forcée
a = ouvert → Ouvert
b = ouvert → Fermé
Désignation des brins
Servomoteur Ouvert / Fermé
Le servomoteur est monté directement sur l'axe des
clapets. Équipé d'un bloc de connexion universel, il est
fixé avec le dispositif anti-torsion fourni.
Protégé contre les surcharges, l'entraînement ne né-
cessite pas d'interrupteurs de fin de course. En cas de
service manuel, la transmission peut être débrayée
avec un bouton-poussoir à rappel autonome.

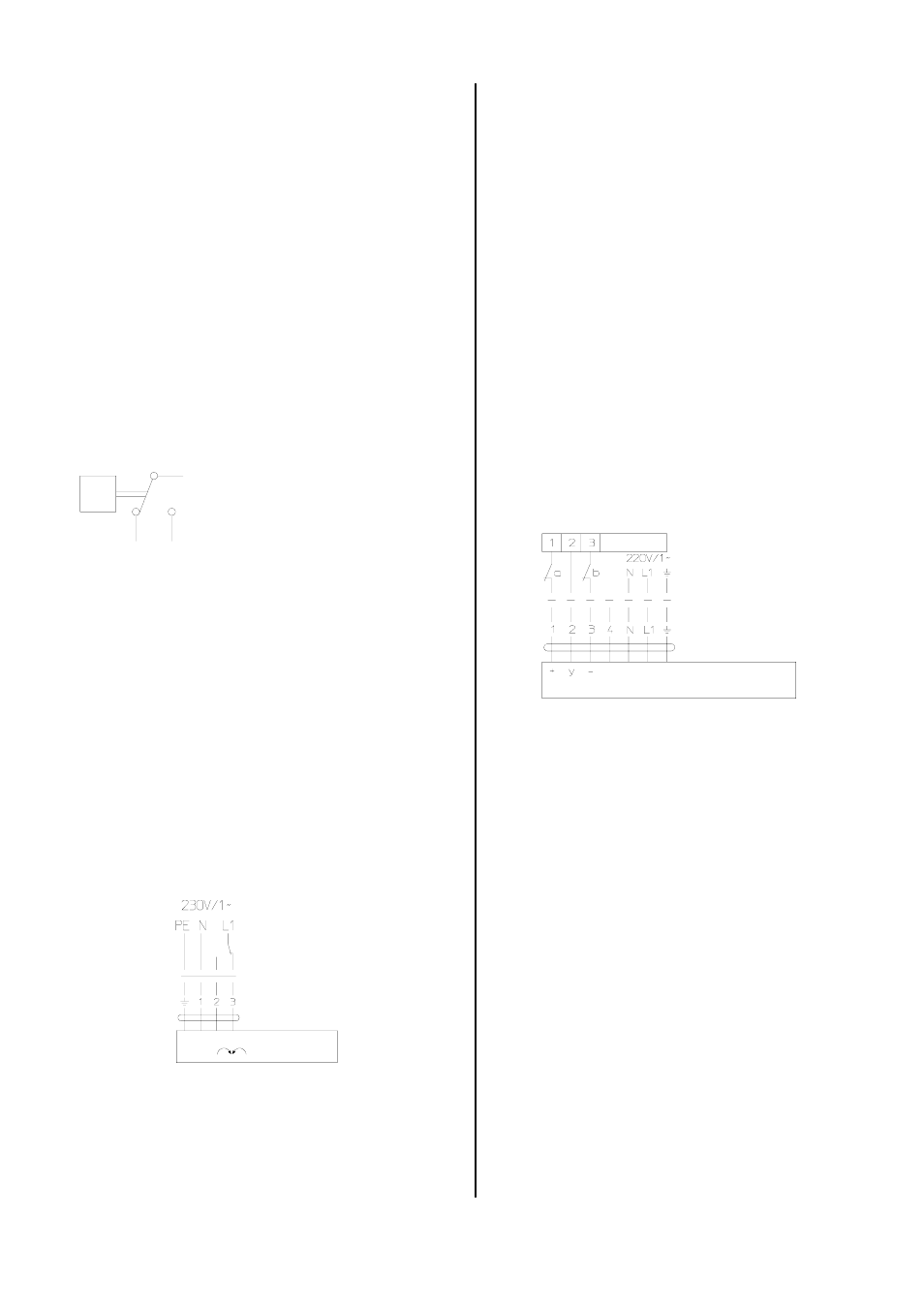

Schéma de connexion
KSH
Caractéristiques techniques :
Servomoteur KSH protégé contre les surcharges.
Puissance 10 W, 230 V, 50 Hz.
Protection IP 54, durée de marche env. 180 s.
Température ambiante maximum 55 °C.
Dispositif de protection antigel
Le thermostat de protection antigel est un régulateur
précis de la température d'eau qui peut également être
fixé ultérieurement à la surface des conduites de
tuyaux.
La bande de tension fournie à arceaux de serrage per-
met un montage ultérieur sans problème sans qu'une
purge de l'installation de chauffage ne soit nécessaire.
Le thermostat est muni d'une fixation encliquetable de
précision.
Installation
Avant le montage, retirer l'isolation de tuyau dans la
zone du palpeur. Les pièces nécessaires au montage,
comme la bande de tension, les arceaux, etc., sont join-
tes à l'appareil.
Schéma de connexion
Caractéristiques techniques :
Gamme de réglage 25 à 95 °C, différence de
commutation réglable.
Température ambiante maximum 70 °C.
Contact 1 s'ouvre lorsque la
température augmente.
Contact 2 se ferme lorsque la
température augmente. 2 1
C
ϑ
Schéma de connexion
