Type B23 horizontal à travers un mur extérieur.
L1
S
M

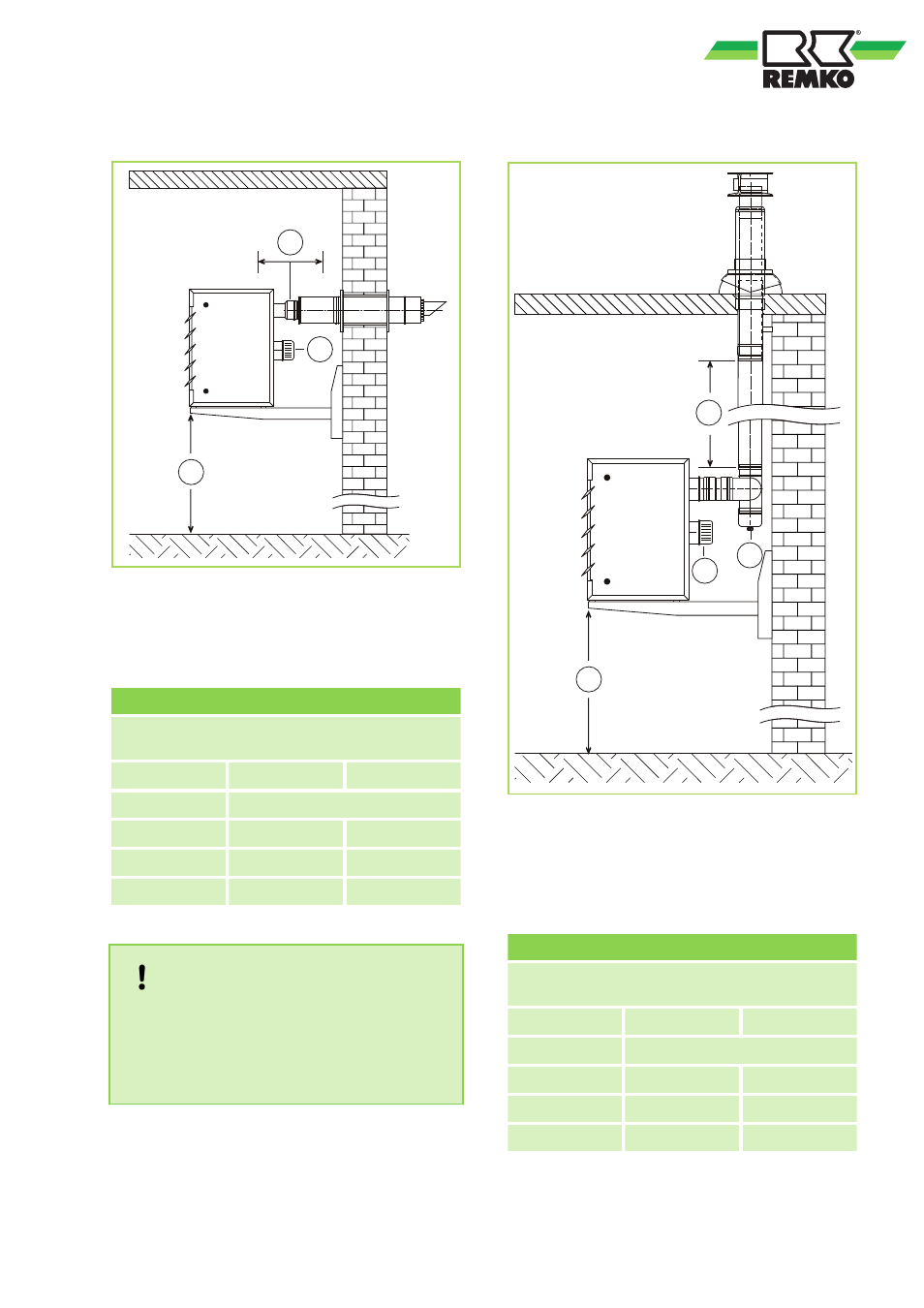

Fig. 25: Vue latérale schématique
L1 Longueur de tuyau maximale sans bloc d'ex-
trémité
M Hauteur de montage = 2,5 - 3,5 m
S Grille de protection
Type B23 horizontal
Longueur de tuyau maximale L1 sans bloc d'ex-
trémité
Æ80
Æ100
Modèle
Mètres
GPC 35
26
GPC 55
17
GPC 75
20
REMARQUE !
Dans cette variante, il convient de prévoir l'ins-
tallation d'une grille de protection sur la con-
duite d'arrivée d'air de combustion, afin d'éviter
l'infiltration d'objets solides d'un diamètre supé-
rieur à 12 mm.
Type B23 vertical à travers le plafond.
L1
S
M
K
Fig. 26: Vue latérale schématique
K Raccord pour condensat = filetage mâle M 20
L1 Longueur de tuyau maximale sans bloc d'ex-
trémité
M Hauteur de montage = 2,5 - 3,5 m
S Grille de protection
Type B23 vertical à travers le plafond
Longueur de tuyau maximale L1 sans bloc d'ex-
trémité
Æ80
Æ100
Modèle
Mètres
GPC 35
24
GPC 55
15
GPC 75
18
Grille de protection [S] pour aspiration de l'air
de combustion
