2
1

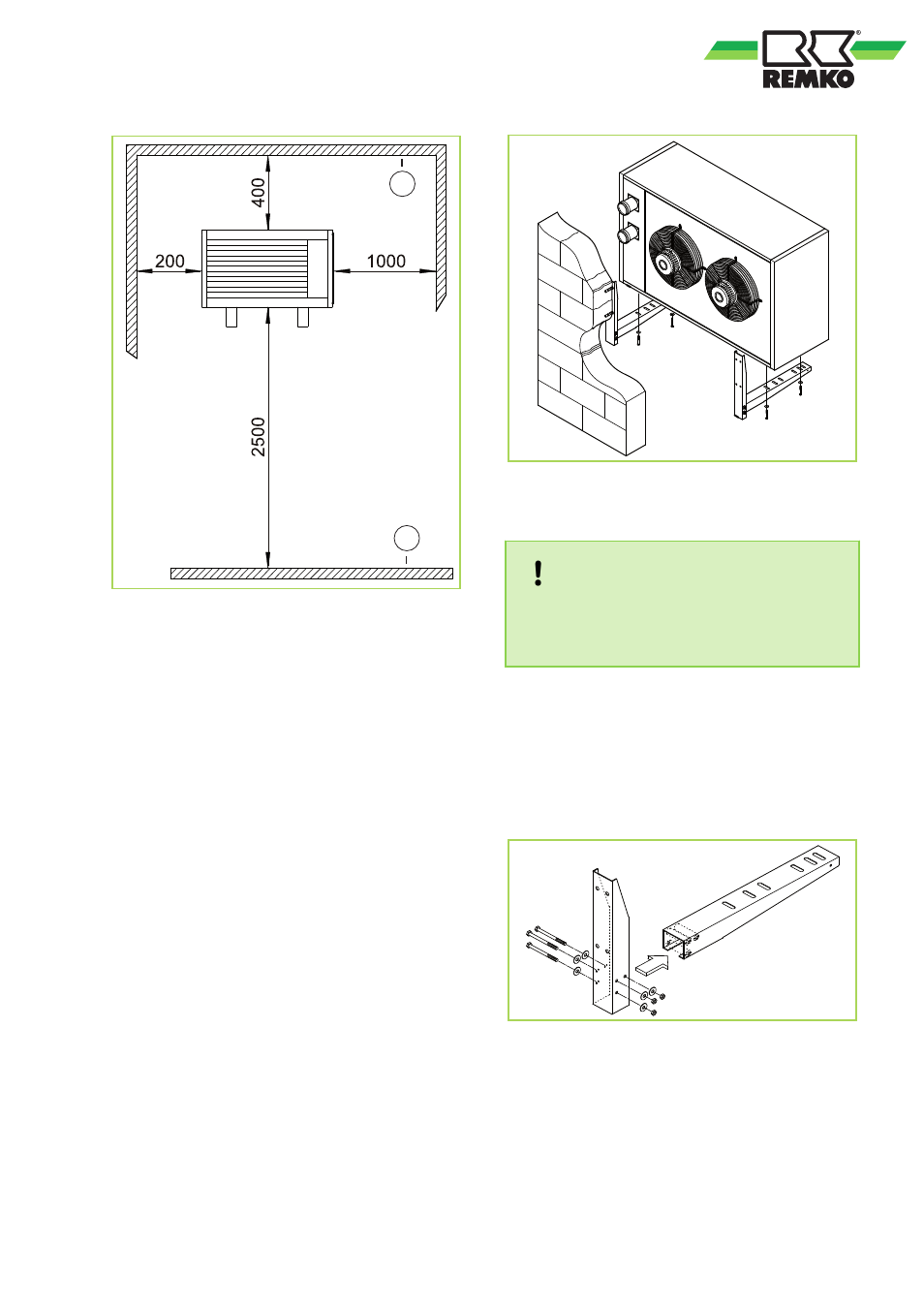

Fig. 10: Distances minimales (en mm)
1 Plafond
2 Sol
Deux types de consoles sont disponibles en option
pour le montage :
fixe et pivotante.
Montage mural standard
Placer la console murale à un endroit du mur
adapté (à l'aide d'un niveau à bulle d'air) et la fixer
solidement. Marquer les trous à percer à l'aide d'un
crayon.
- Fixer la console murale à l'aide de chevilles et de
vis de taille M10 ou supérieure.
Fig. 11: Montage mural
REMARQUE !
S'assurer que le type de chevilles et la taille
des vis sont adaptés au type de mur et peu-
vent supporter le poids de l'appareil.
- Monter les deux paires de fixations, comme
indiqué dans la figure, à l'aide du matériel fourni.
- Lors du montage des fixations, bloquer les
écrous en plaçant un circlip entre l'écrou et la fixa-
tion.
Fig. 12: Console murale standard
Référence : 228760 ; Console pour montage mural
(standard) GPC 35-75.
- Placer l'appareil sur les fixations, de manière à ce
que les trous de l'appareil correspondent à ceux
des fixations. Les pointes des fixations doivent être
au niveau de l'avant de l'appareil (sauf GPC 75).
