valeur de consigne « ST1 » ou « REG SAN »,

comme indiqué sur le graphique. En réglage stan-

dard, la température de modulation lorsque la tem-

pérature ambiante cible est atteinte est : ST1 =

24 °C - (2 °C x 2,5) = 19 °C

La correction ne dépend pas de la température

ambiante définie. Le graphique représente l'évolu-

tion de la température ambiante (ST2) par rapport

à la hauteur d'installation des appareils (ST1) pen-

dant la phase initiale de chauffage. Pour désac-

tiver la correction, régler le paramètre « C1 » sur 0.

Lors de la désactivation de la correction, la valeur

« ST1 » ou « REG SAN » doit être correctement

régulée afin d'éviter les conditions suivantes :

- « ST1 » trop élevé : forte stratification avec perte

de chaleur importante au niveau du plafond et

besoins en énergie accrus.

- « ST1 » trop bas : le temps nécessaire pour

atteindre la température ambiante désirée est plus

long.

Si la correction est désactivée, régler « ST1 » de

manière à ce que la valeur de la distance en

mètres entre les sondes de modulation et de tem-

pérature ambiante multipliée par 0,2 / 0,3 °C soit

supérieure à « ST2 ». Pour modifier la valeur de

modulation « REG SAN » sur le dispositif de régu-

lation de la température, ainsi que toutes les

valeurs décrites, voir

Ä à la page 18.

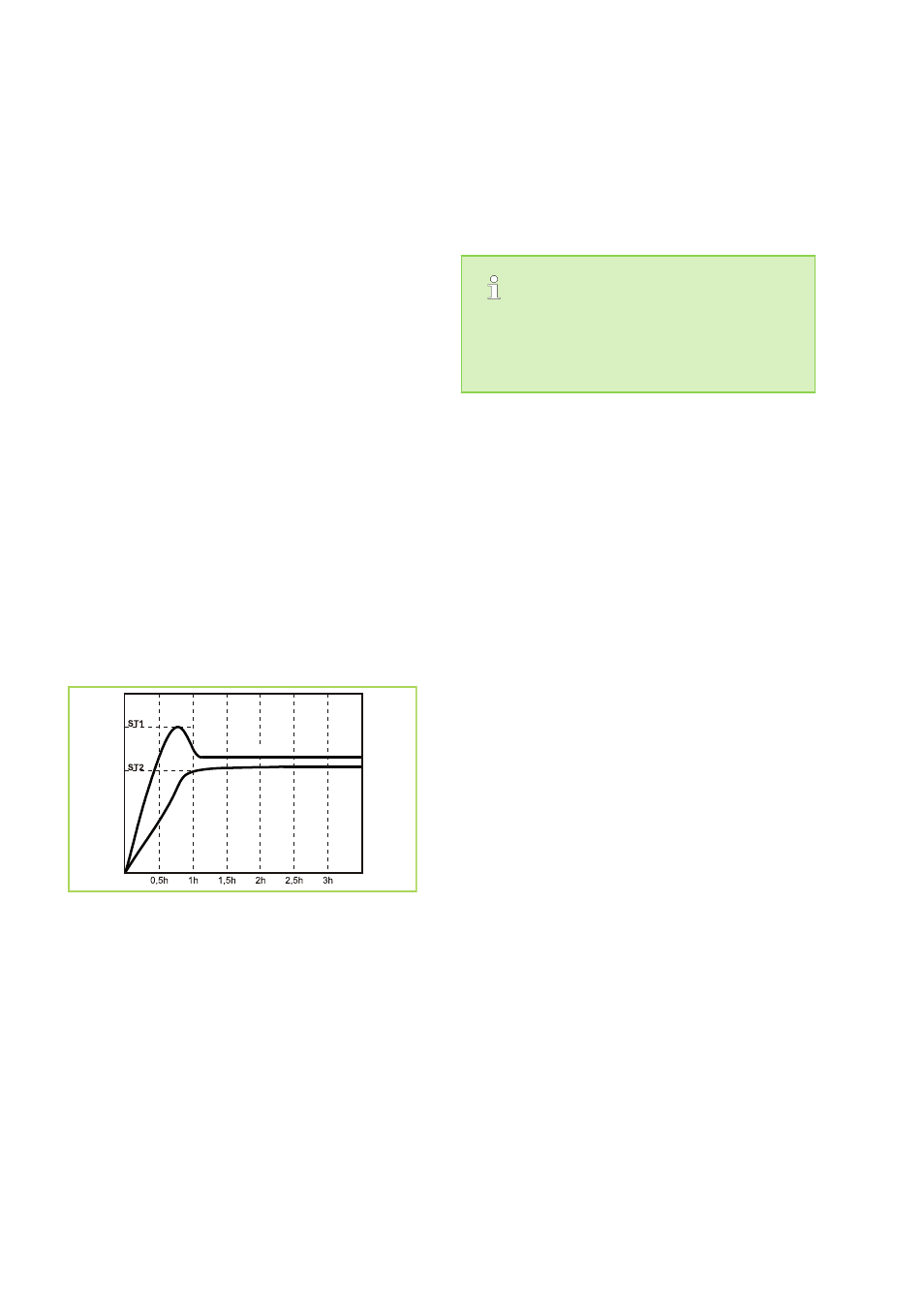

Correction ST1

Fig. 8: Courbe de correction

Remarques générales

Les consignes de sécurité figurant dans les pages

suivantes doivent être scrupuleusement obser-

vées.

Si des circonstances particulières l'exigent, les

appareils peuvent également être brièvement uti-

lisés sans dispositif de régulation de la tempéra-

ture. Dans ce cas, il convient de démonter le pont

des bornes 7+9 de la barrette à bornes M1 dans le

tableau de distribution et de raccorder un module

de commande (ex. : thermostat). Le commutateur

CR de la platine de commande doit être réglé sur

ARRÊT et la prise CN à résistance doit être bran-

chée.

Pour ce mode, il est nécessaire de raccorder

au moins un module de commande (ex. : ther-

mostat), afin de pouvoir allumer et éteindre le

brûleur.

Toutes les informations relatives aux appareils ou

aux indicateurs de défaut s'affichent à présent à

l'avant de l'appareil au niveau des diodes lumines-

centes.

Lorsque la DEL verte s'allume, cela signifie que

l'appareil est raccordé au réseau. Lorsque la DEL

rouge s'allume, cela indique un défaut de l'appa-

reil. La cause du défaut peut être aussitôt identifiée

par la manière dont la DEL rouge s'allume/cli-

gnote :

F1 - La DEL est allumée, fixe

F2 - La DEL clignote deux fois rapidement

F3 - La DEL clignote trois fois rapidement

F4 - La DEL clignote quatre fois rapidement

F8 - La DEL clignote en continu

F6 - Les DEL rouge et verte clignotent à tour de

rôle

Type de défauts

Les défauts indiqués et enregistrés par la platine

de commande (verrouillages) peuvent avoir les

causes suivantes :

F1 - Défaut du dispositif de surveillance de flamme

en raison de l'allumage manqué du brûleur ; avant

la signalisation du défaut, la platine de commande

effectue une série d'essais de déblocage automati-

ques. Interruption causée par l'électrode de sur-

veillance du condensat ; niveau d'eau trop élevé

dans l'échangeur thermique en raison d'un écoule-

ment éventuellement obstrué.

F2 - Déclenchement du thermostat de sécurité. Si

la température perçue par le thermostat est trop

élevée, celui-ci se déclenche et bloque le fonction-

nement de l'appareil.

F3 - Soufflante de brûleur défectueuse ; la souf-

flante d'air de combustion est défectueuse ou la

signalisation au niveau de la platine de commande

se trouve en dehors de la plage de tolérance

(régime souhaité).
