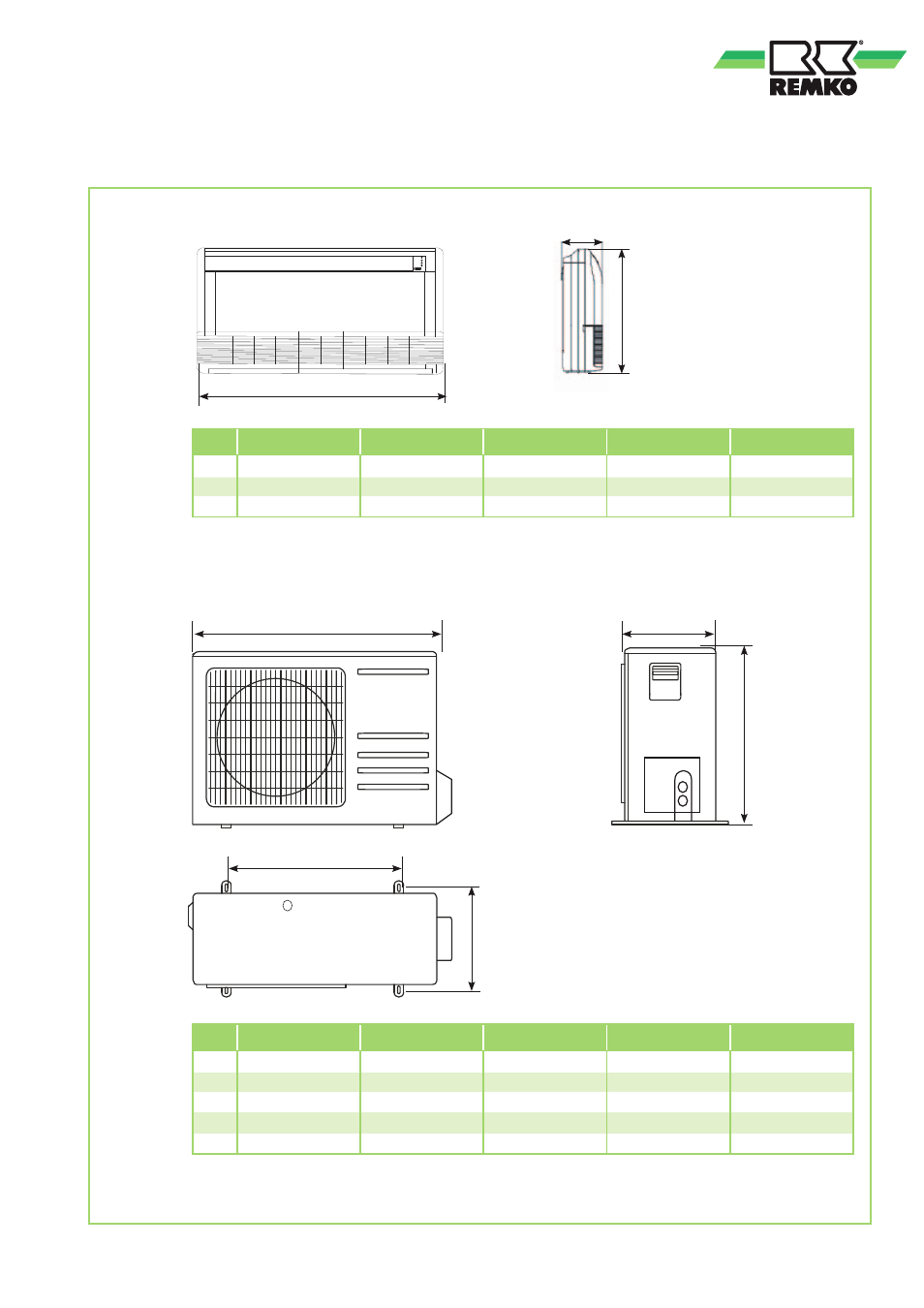

Dimensions de l'appareil
Nous nous réservons le droit d'apporter des modifications de cotes et de construction susceptibles de servir au progrès technique.
RXT 351-1401 DC IT
C
A
A
E
B
C
RXT 351-1401 DC AT
D
RXT 351DC IT RXT 521DC IT RXT 681DC IT RXT 1051DC AT RXT 1401DC AT
A 990 990 990 1280 1670
B 660 660 660 660 680
C 206 206 206 206 245
B
Toutes les indications sont faites en mm
Toutes les indications sont faites en mm
RXT 351DC AT RXT 521DC AT RXT 681DC AT RXT 1051DC AT RXT 1401DC AT
A 760 845 895 990 940
B 530 560 590 600 600
C 290 335 335 375 375
D 280 325 335 355 340
E 590 700 860 965 1245
