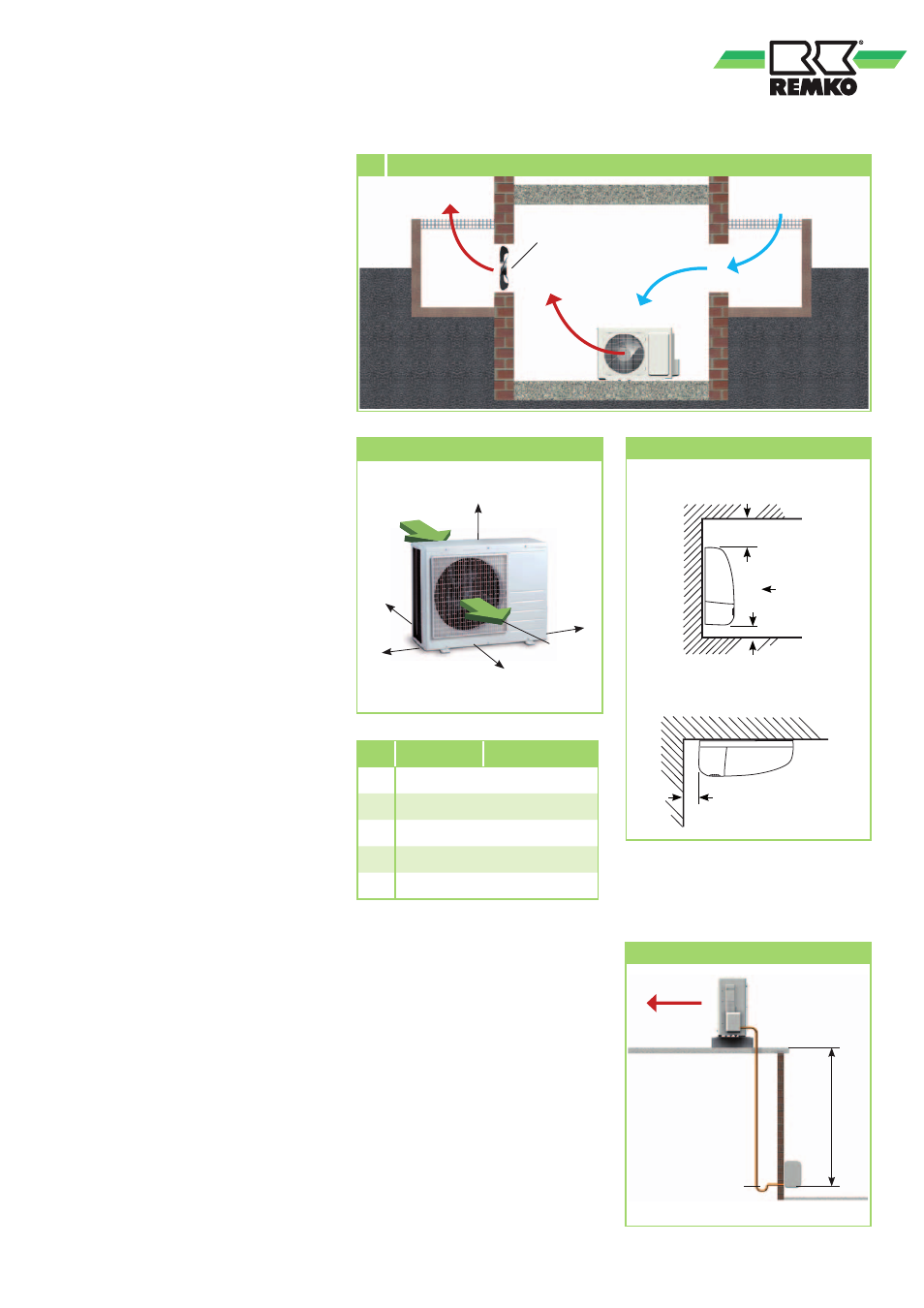

Installation en intérieur
■
Veillez à garantir une
évacuation suffisante de la
chaleur lorsque l'unité est
installée dans une cave, sous
les combles, dans des pièces
annexes ou dans des ateliers
(illustration 4).
■
Installez un ventilateur
supplémentaire disposant d'un débit
d'air volumique identique à celui de
l'unité extérieure à monter dans la
pièce et pouvant compenser pour
les éventuelles pertes de pression
additionnelles par des canaux d'air
(illustration 4)
.#
■ Veillez à garantir un
permanence une alimentation
en air depuis l'extérieur, si
possible, via des ouvertures
suffisamment grandes, situées
face à face (illustration 4).
■ Conformez-vous aux consignes
et directives relatives à la
stabilité et à la technique de
construction pour le bâtiment
et prévoyez, le cas échéant, une
isolation phonique.
Espace libre minimal
Prévoyez des espaces libres
suffisants pour les travaux de
maintenance et de réparation
et pour garantir une répartition
optimale de l'air.
RXT 351DC
AT
RVT 521-
1401DC AT
A 300 mm
B 2000 mm
C 600 mm
D 200 mm
E 400 mm
Air chaud
Air
frais
Puits
de lumière
Unité extérieure
Air chaud
Puits
de lumière
Ventilateur
supplémentaire
4 Installation en intérieur
Espace libre minimal
Toutes les indications sont faites en mm
E
C
B
A
D
Admission d'air
Évacuation d'air
Mesures à adopter pour le retour de l'huile
Si l'unité extérieure est montée
plus haut que l'unité intérieure, il
convient d'adopter des mesures
appropriées visant à garantir le
retour correct de l'huile. Pour
ce faire, on utilise en général
un coude permettant de faire
monter l'huile, installé de manière
ascendante tout les 2,5 mètres.
Mesures à adopter pour le retour de l'huile
Unité extérieure
Coude permettant de
faire monter l'huile dans
la conduite d'aspiration
en direction de l'unité
extérieure 1 x tous les 5
mètres en montant
Rayon :
min. 50 mm
max. cf. S.51
Unité intérieure
Espace libre minimal
800
50
50
Montage mural
Montage au plafond
700
