Les appareils sont remplis en
usine d'azote sec servant au
contrôle de l'étanchéité.
L'azote sous pression s'échappe
dès l'ouverture des écrous-
raccords.
! ATTENTION
Raccordement des conduites
de frigorigène
Sur le site, le branchement des
conduites de frigorigène est réalisé
sur le côté droit des appareils.
Le cas échéant, installez un
adaptateur (réducteur ou élargisseur)
sur les unités intérieures. Ces
raccords vissés sont fournis de série
avec l'unité intérieure. Une fois le
montage terminé, isolez les raccords
de manière à ce qu'ils soient
hermétiques à la diffusion de vapeur.

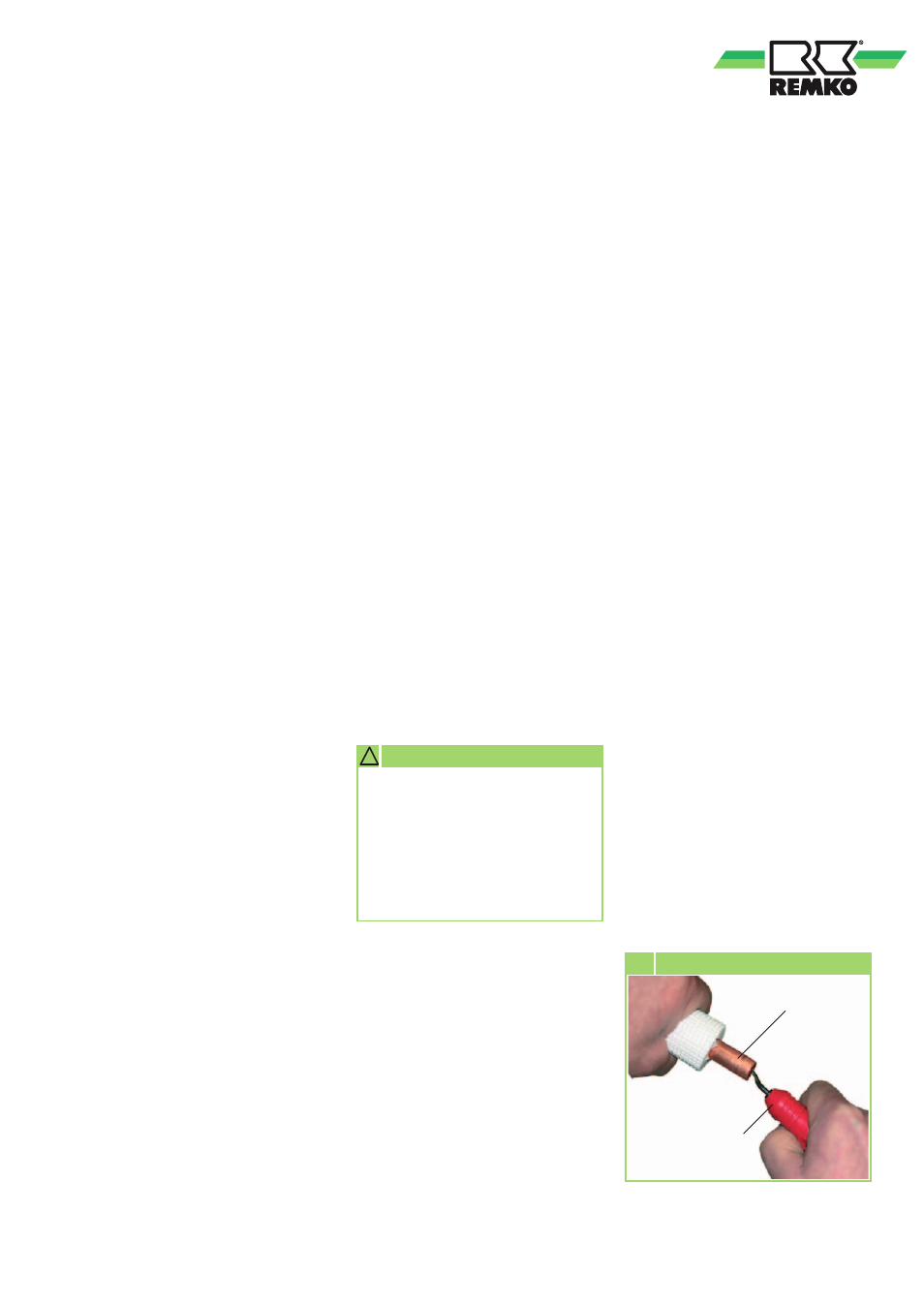

Conduite de frigorigène
Outil à ébavurer
6 Ébavurage de la conduite de frigorigène
Installation de l'appareil
Montage mural
Fixez l'appareil sur le support
mural en tenant compte du côté
d'évacuation de l'air dans la partie
supérieure.
Montage au plafond
Fixez l'appareil sur le support de
plafond intégré en tenant compte
du côté d'évacuation de l'air dans
la partie avant.
1. Repérez les points de fixation sur
les parties du bâtiment statiques
homologuées en respectant les
dimensions du support mural.
2. Si nécessaire, retirez les
perforations du carter.
3. Accrochez l'appareil sur le
support monté au préalable.
4. Comme décrit ci-après, branchez
la conduite de frigorigène, le
câble électrique et la conduite de
condensat sur l'unité intérieure.
5. Vérifiez une nouvelle fois
l'horizontalité de l'appareil.
1. Repérez les points de fixation
sur les parties du bâtiment
statiques homologuées en
respectant les dimensions de la
fixation au plafond.
2. Si nécessaire, retirez les
perforations du carter.
3. Accrochez l'appareil dans les
vis / tiges filetées montées au
préalable.
4. Montez l'appareil de sorte qu'il soit
fixé dans la zone de raccordement
(admission d'air), 5 mm plus bas
que l'évacuation d'air !
5. Comme décrit ci-après,
branchez la conduite de
frigorigène, le câble électrique
et la conduite de condensat sur
l'unité intérieure.
3. Avant de sertir les conduites de
frigorigène, vérifiez que l'écrou-
raccord se trouve bien sur le
tuyau.
4. Traitez les conduites de
frigorigène posées comme
indiqué ci-après
(illustrations 6 + 7)
.
5. Vérifiez que le bord relevé
présente la forme adéquate
(illustration 8)
.
6. Tout d'abord, reliez
manuellement les conduites
de frigorigène afin de les
positionner correctement.
7. Serrez ensuite définitivement
les raccords vissés à l'aide de 2
clés plates de taille appropriée.
Lors du vissage, utilisez toujours
l'une des clés plates pour
contre-serrer (illustration 9).
8. Utilisez exclusivement des
tuyaux isolants adaptés à
la plage de température en
question et hermétiques à la
diffusion.
9. Amenez les conduites de
frigorigène de l'unité intérieure
à l'unité extérieure. Veillez à
Les instructions suivantes décrivent
l'installation du circuit frigorifique et le
montage des unités intérieure et extérieure.
1. Référez-vous au tableau
« Caractéristiques techniques »
pour connaître la section de
tuyau adaptée.
2. Retirez les capuchons de
protection installés en usine,
ainsi que les écrous-raccords
des branchements et utilisez-les
pour la suite du montage.
