15

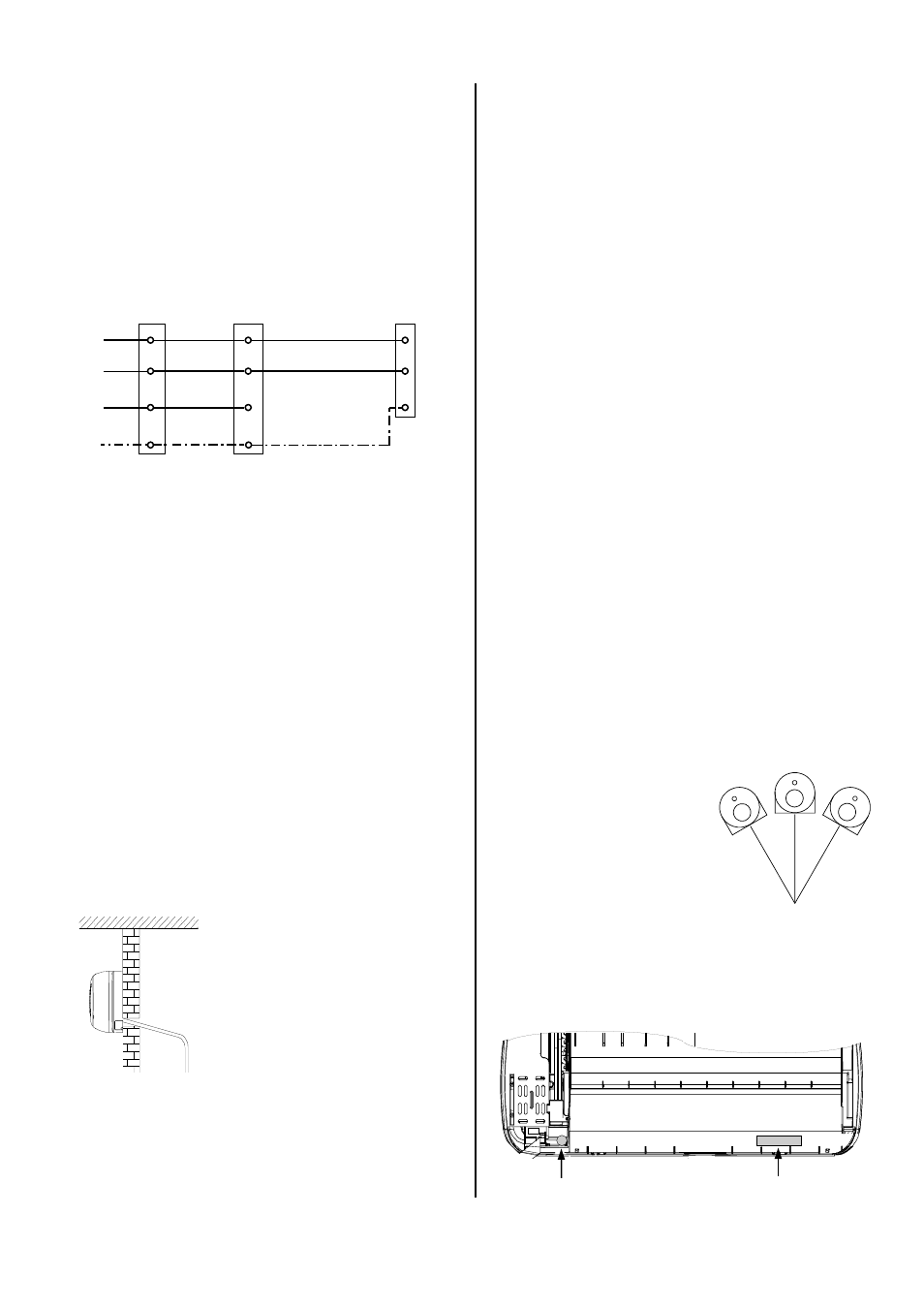

Connexion électrique des appareils :
2 % de
déclivité
à Utilisez toujours des colliers de serrage appropriés.
à Si l’eau de condensation est dirigée vers une
conduite d’eaux usées, prévoyez un siphon pour
empêcher la remontée d’odeurs.
à Une fois la pose effectuée, il vaut vérifier que l’eau
de condensat s’écoule bien librement.
à Respectez une déclivité
suffisante de l’écoulement.
Prévoyez une déclivité d’au
moins 2 % !
à Le tuyau de condensat compris
dans la livraison peut être rallon-
gé au moyen de tuyaux usuels
de diamètre intérieur 17 mm.
Raccordement pour
condensat
En raison du passage sous le point de condensation, de
l’eau de condensation (condensat) se forme sur
l’échangeur à lamelles de l’appareil intérieur pendant le
mode refroidissement.
L’appareil intérieur est équipé d’un réservoir collecteur
et d’un tuyau de condensat pour récupérer l’eau de
condensation produite. Avant de poser le tuyau de
condensat, veuillez observer les points suivants :
à En règle générale, l’écoulement de condensat est
posé avec les conduites de produit réfrigérant.
à Si la configuration du bâtiment impose un autre
passage du tuyau de condensat, celui-ci peut aussi
être passé par une autre sortie de l’appareil intérieur.
à En cas de fonctionnement de l’appareil sous une
température extérieure de 0 °C, il faut veiller à
réaliser une pose hors-gel.
Pompe externe de
condensat
La pompe de condensat disponible en option (sous la
réf. 1613167) dirige le condensat produit dans l’appareil
intérieur vers les évacuations mal disposées, même
avec conduit ascendant. La pompe peut être installée
dans l’appareil.
Observez le mode d’emploi de la pompe ainsi que les
indications suivantes :
à Protégez la carcasse de tout contact direct avec
l’eau de condensation.
à N’ouvrez pas le corps de la pompe.
à Vérifiez que la tension de service de la pompe
correspond bien à la tension de secteur.
à Utilisez le contact d’alarme pour couper la partie
extérieure.
à Veuillez noter que selon la charge de la partie
extérieure utilisée, le contact d’alarme ne peut être
installé qu’en liaison avec un disjoncteur ou un relais
pour la mise hors circuit.
à Raccordez bien la pompe à la ligne pilote.
Pompe
La fixation de la pompe s’effectue sur la droite à l’arrière
de l’appareil (vu de l’arrière), au moyen des bandes
Velcro autoagrippantes fournies avec l’appareil.
Réservoir Pompe
Réservoir avec capteur
Le réservoir sert à recueillir l’eau de condensation. Un
capteur met en marche la pompe lorsqu’un certain
niveau d’eau est atteint.
Le capteur électronique permet une rotation d’axe du
réservoirs jusqu'à 30°.
Position de montage possible :
Rotation de l’axe jusqu'à 30°
vers la droite ou la gauche.
La pompe de condensat comprend deux composants :
à Le réservoir avec capteur.
à La pompe.
5. Extrayez le bornier du raccordement de l’appareil, en
tirant vers l’avant
6. Raccordez l’appareil à la ligne hors tension de la
partie extérieure.
Voir les illustrations.
7. Remontez l’appareil.
Rouge
Blanc
Orange
Jaune-vert
Bornier
Partie ext.
vers disj. compresseur
Conducteur de protection
Bornier
Secteur
Bornier
Appareil int.
A
N
2
L1
N
A
N
2
PE PE
PE Ligne pilote
Conducteur neutre
Conducteur extérieur
230 V~,
50 Hz,
L1
N
PE
