13

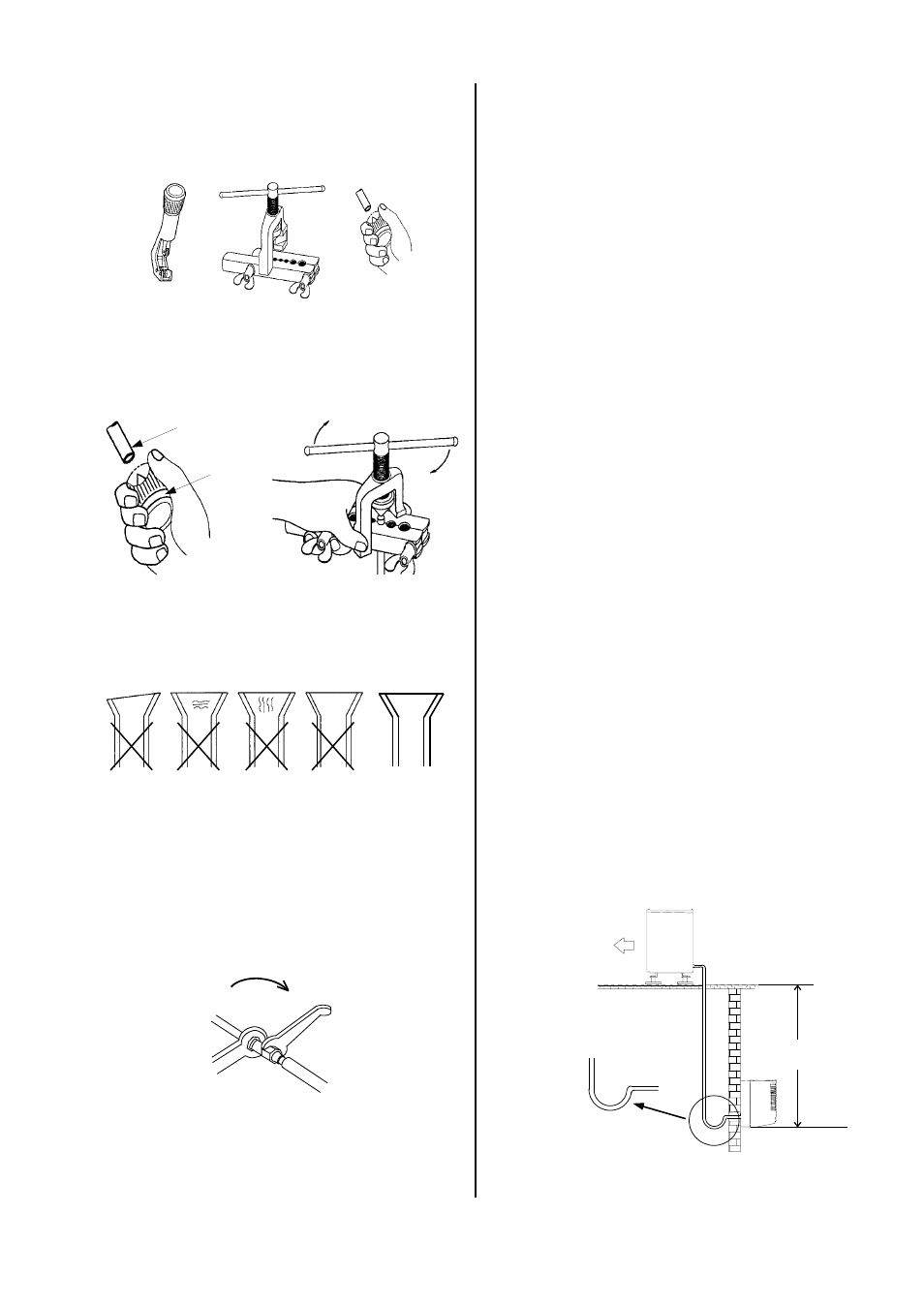

Épaisseur
inégale
Fendille-
ment
Fendille-
ment
Ondulé CORRECT
9. Vérifiez que le rebord présente une forme correcte.
G
Il est impératif d’utiliser des outils qui sont
homologués pour le domaine frigorifique.
Outil
ébarbeur
Conduite de produit
réfrigérant
Outil à border
G
Si la longueur simple de la ligne de jonction est
supérieure à 5 m, il faut ajouter du produit
réfrigérant lors de la première mise en service de
l’installation.
Voir chapitre „Appoint de réfrigérant
“.
Serrer à bloc
1ère clé à fourche
Maintenir à contre
2ème clé à fourche
10. Effectuez d’abord manuellement la jonction entre
les conduites de produit réfrigérant et les valves
d’arrêt pour garantir un ajustement correct.
11. Fixez alors définitivement les raccords visés au
moyen de 2 clés à fourche d’ouverture adéquate.
12. Pendant le vissage, maintenez dans tous les cas à
contre au moyen d’une clé à fourche.
Mesures de remise en circulation de l’huile
Si la partie extérieure est placée à un niveau plus élevé
que l’appareil intérieur, il faut prendre des mesures
appropriées de remise en circulation de l’huile.
Rayon :
50 mm
Partie extérieure
maxi.
10 m
Appareil intérieur
Coude élévateur d’huile dans
la conduite d’aspiration vers
la partie extérieure
1x par 2,5 mètres ascendants
En règle générale, on installe un coude élévateur d’huile
tous les 2,5 mètres ascendants.
6. Pour le montage, Il est impératif d’utiliser les outils
qui sont représentés ci-dessous.
15. Si vous avez opté pour la variante de sortie 2 ou 4
(à travers le mur), insérez la conduite de condensat
et la ligne pilote dans l’appareil intérieur, à travers le
passage mural.
Si vous avez également besoin d’une pompe de
condensat, celle-ci doit être montée au préalable.
16. Si la configuration du bâtiment empêche de passer
la conduite de condensat, assurez-vous que l’écou-
lement d’eau de condensation s’effectue bien en
permanence.
17. Suspendez l’appareil intérieur, légèrement basculé
en arrière, dans le support mural préalablement
monté, puis pressez le bas de l’appareil contre le
support.
18. Posez les conduites de produit réfrigérant de
l’appareil intérieur vers la partie extérieure.
19. Veillez à ce que les conduites de produit réfrigérant
soient suffisamment fixées.
20. Si nécessaire, prenez des mesures de remise en
circulation de l’huile, comme décrit au paragraphe
correspondant.
21. Posez la ligne pilote dans le même passage de ligne.
22. Enlevez les bouchons de protection ainsi que les
écrous d’accouplement des raccords de valves
d’arrêt, et utilisez-les pour la suite du montage.
23. Réalisez le raccordement des conduites de produit
réfrigérant sur la partie extérieure comme décrit
précédemment.
7. Avant de border les conduites de produit réfrigérant,
assurez-vous que les écrous d’accouplement sont
présents sur le tube.
8. Travaillez les conduites de produit réfrigérant comme
suit :
13. Équipez les conduites de produit réfrigérant
installées, y compris les raccords, d’une isolation
thermique appropriée.
14. Utilisez uniquement des tuyaux d’isolation étanches
à la diffusion et adaptés à la plage de température.
