Instructions de montage pour le personnel technique
Remarques importantes à
respecter avant de procéder à
l'installation
■
Pour le montage de l'instal-
lation globale, respectez les
modes d'emploi respectifs des
unités intérieure et extérieure.
■
Amenez l'appareil dans son embal-
lage d'origine aussi près que possible
du lieu de montage. Vous éviterez
ainsi les avaries de transport.
■
Vérifiez que l'emballage
contient tous les éléments
et que l'appareil ne présente
aucun dommage visible dû au
transport. En cas de défauts,
contactez immédiatement votre
partenaire contractuel et la
société de transport.
■
Soulevez l'appareil au niveau
des coins et non au niveau des
raccords pour frigorigène ou
pour condensat.
■
Isolez les conduites de frigorigène
(conduite d'injection et d'aspira-
tion), les vannes et les raccords de
manière à ce qu'ils soient hermé-
tiques à la diffusion de vapeur . Le
cas échéant, isolez également la
conduite de condensat.Si l'appareil
fonctionne en mode continu, la
conduite d'aspiration et le sépara-
teur de liquide de l'unité extérieure
doivent de même être isolés.
■
Choisissez le lieu de montage
en veillant à ce qu'une entrée et
une sortie d'air libres soient dis-
ponibles. (Voir section « Espace
libre minimal »)
■
N'installez par l'appareil à proxi-
mité immédiate d'appareils géné-
rant un rayonnement thermique
intense. Tout montage à proximité
d'une source de rayonnement
thermique risque d'entraver les
performances de l'appareil.
■
N'ouvrez les vannes d'arrêt des
conduites de frigorigène qu'une
fois l'installation entièrement
terminée.
■
Isolez les conduites de frigo-
rigène ouvertes de manière à
prévenir l'infiltration d'humidité
en utilisant des capuchons ou
des bandes adhésives. Ne pliez
ou ne comprimez jamais les
conduites de frigorigène.
■
Évitez les courbures inutiles.
Vous minimiserez ainsi les per-
tes de pression dans les condui-
tes de frigorigène et assurerez
un reflux sans entrave de l'huile
du compresseur.
■
Adoptez les mesures qui s'im-
posent pour le retour de l'huile
lorsque l'unité extérieure est
placée au-dessus de l'unité
intérieure. (Voir section Me-
sures à adopter pour le retour
de l'huile.)
■
Si la longueur simple de la
conduite de frigorigène dé-
passe 5 mètres, il est néces-
saire d'ajouter du frigorigène.
Pour connaître la quantité de
frigorigène à ajouter, référez-
vous au chapitre « Appoint de
frigorigène ».
■
Utilisez exclusivement les
écrous-raccords fournis pour les
conduites de frigorigène et reti-
rez-les uniquement juste avant
le raccordement aux conduites
de frigorigène.
■
Réalisez tous les branchements
électriques conformément aux
dispositions DIN et VDE en
vigueur.
■
Fixez toujours les câbles élec-
triques correctement dans les
bornes correspondantes.
Une mauvaise fixation peut être
source d'incendies.
Perçages muraux
■
Pour chaque unité intérieure,
il est nécessaire de percer une
ouverture murale de 70 mm
de diamètre min. et 10 mm
d'inclinaison de l'intérieur vers
l'extérieur.
■
Nous vous conseillons de ca-
pitonner l'intérieur du perçage
ou, par exemple, de l'habiller
avec un tuyau PVC afin de pro-
téger les conduites contre les
éventuels endommagements.
■
Une fois le montage terminé,
rebouchez le perçage à l'aide
d'un mastic adéquat.N'utilisez
pas de ciment ni de substance
calcaire !
Matériel de montage
L'unité extérieure est montée au
mur sur un support mural ou au sol
sur une console de sol au moyen
de 4 vis.

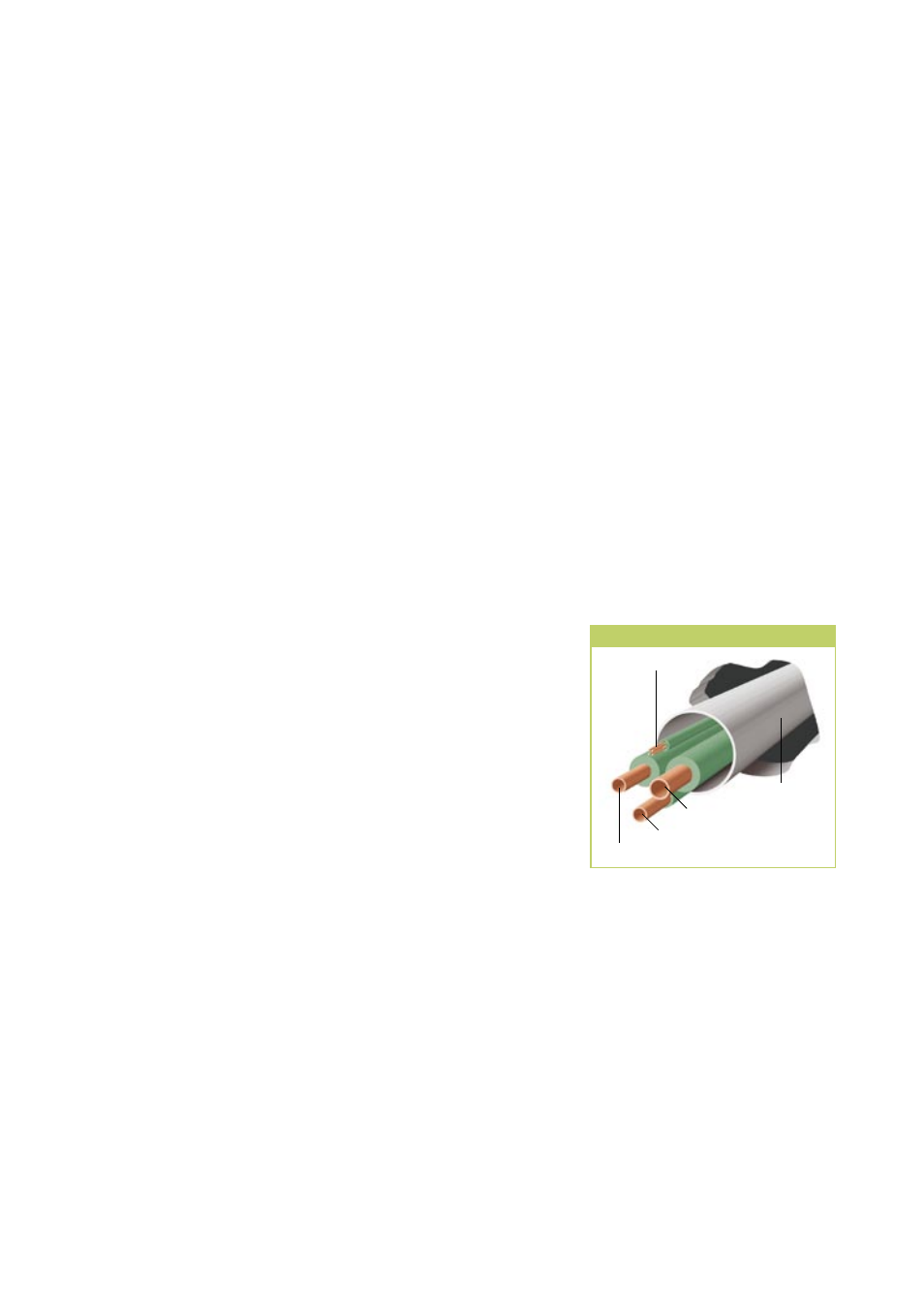

Conduites à travers le perçage mural
Câble de commande
Conduite de condensat
Conduite d'injection
Conduite d'aspiration
Tuyau-PVC
