Veillez à garantir en perma-
nence une alimentation en air
depuis l'extérieur, si possible via
des ouvertures suffisamment
grandes situées face à face.

Conformez-vous aux consi-
gnes et directives relatives à la
stabilité et à la technique de
construction pour le bâtiment
et prévoyez, le cas échéant, une
isolation phonique.

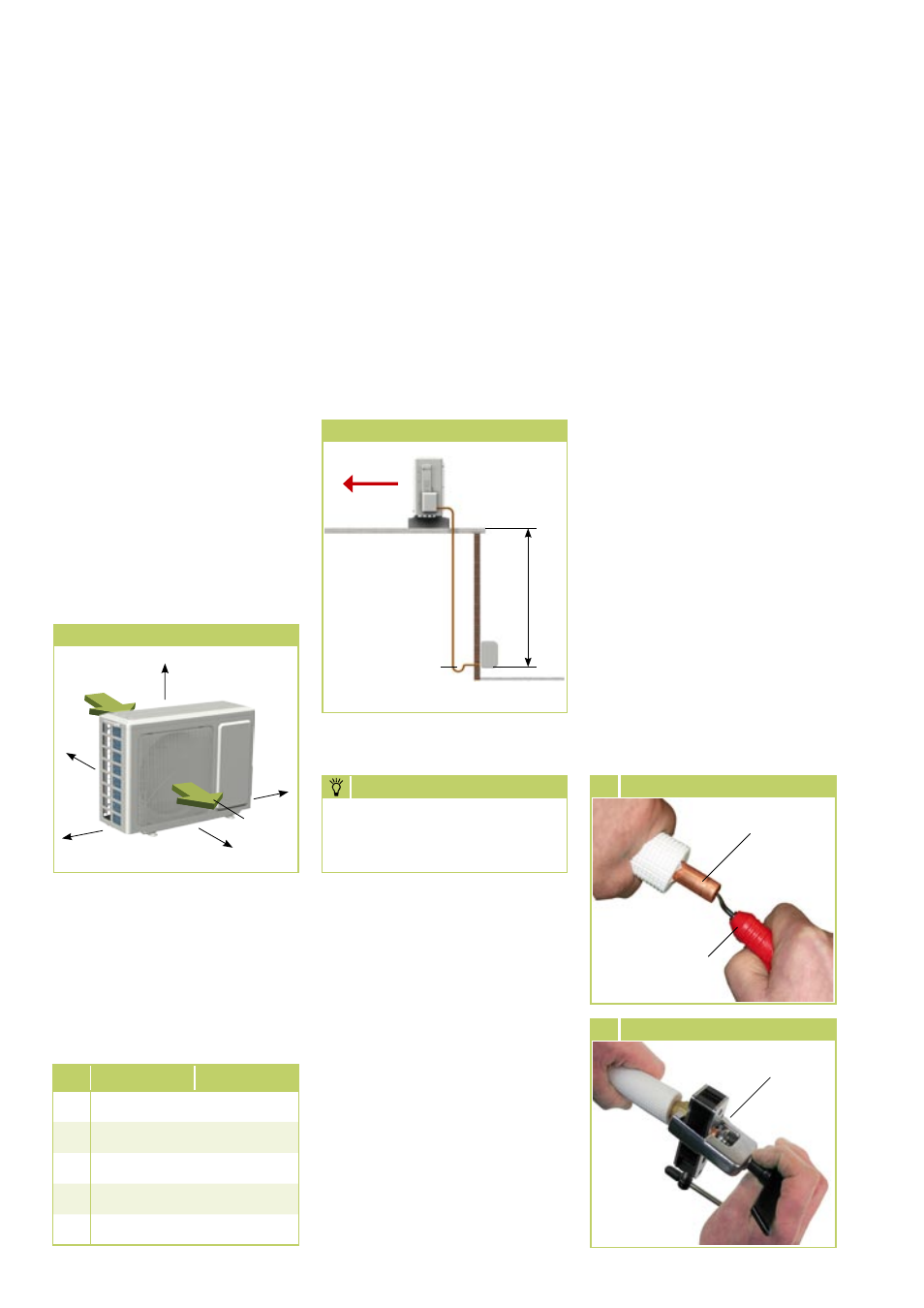

Espace libre minimal

L'illustration suivante indique les
espaces libres minimaux à respec-
ter pour garantir un fonctionne-
ment impeccable des appareils.

Ces zones de protection permettent
d'assurer un fonctionnement sans
entrave de l'admission et de l'éva-
cuation de l'air, offrent suffisamment
de place pour les interventions de
maintenance et de réparation et per-
mettent de protéger l'appareil contre
les éventuels endommagements.

RKS 435H

RKS 448H

A

100 mm

B

700 mm

C

400 mm

D

100 mm

E

200 mm

Mesures à adopter pour le
retour de l'huile

Si l'unité extérieure est montée plus
haut que l'unité intérieure, il convient
d'adopter des mesures appropriées
visant à garantir le retour correct de
l'huile. Pour ce faire, on utilise en
général un coude permettant de faire
monter l'huile, installé de manière
ascendante tout les 2,5 mètres.

Mesures à adopter pour le retour de l'huile

Installation

Les instructions suivantes décrivent

l'installation du circuit frigorifique

et le montage des unités intérieure

et extérieure.

1. Référez-vous au tableau « Ca-

ractéristiques techniques » de

l'unité extérieure pour connaître

les sections de tuyau adaptées.

2. Installez l'unité intérieure et

raccordez la conduite de frigo-

rigène conformément au mode

d'emploi correspondant.

3. Lors du montage, respectez les

rayons de courbure des condui-

tes de frigorigène et veillez à ne

pas cintrer deux fois le même

point du tuyau.Vous risqueriez

de le fragiliser ou de le fissurer.

4. Amenez les conduites de fri-

gorigène de l'unité intérieure à

l'unité extérieure. Fixez-les cor-

rectement et prenez les mesures

qui s'imposent pour garantir un

retour de l'huile correct !

5. Installez l'unité extérieure sur

une partie statique homolo-

guée du bâtiment à l'aide de la

console murale ou de sol. Res-

pectez les consignes d'installa-

tion des consoles.6. Veillez à

ce qu'aucun bruit solidien ne

soit transmis sur les parties du

bâtiment. Les amortisseurs

de vibrations permettent de

limiter la transmission des bruits

solidiens !

7. Retirez les capuchons de pro-

tection installés d'usine ainsi

que les écrous-raccords des

vannes d'arrêt et utilisez ces

derniers pour la suite du mon-

tage.

8. Avant de sertir les conduites de

frigorigène, vérifiez que l'écrou-

raccord se trouve bien sur le

tuyau.

9. Traitez les conduites de frigori-

gène posées(Illustrations 1+2).

Seuls les techniciens spécia-
lisés agréés sont habilités à
réaliser l'installation.

REMARQUE

Espace libre minimal

Admission d'air

E

C

B

A

D

Évacuation-

d'air

Unité extérieure

Coude permettant de

faire monter l'huile

dans la conduite d'as-

piration en direction de

l'unité extérieure

1 x tous les 2,5 mètres

en montant

Rayon :

50 mm

max. 8/10 m

Unité extérieure

Conduite de frigorigène

Outil à ébavurer

1 Ébavurage de la conduite de frigorigène

Dudgeonnière

2 Sertissage de la conduite de frigorigène

REMKO RKS
