L'appareil est rempli en usine
d'azote sec servant au contrôle
de l'étanchéité. L'azote
sous pression s'échappe dès
l'ouverture des écrous-raccords.
ATTENTION
Raccord pour condensat
La température descendant
en dessous du point de rosée
au niveau de la batterie de
refroidissement, du condensat se
forme en mode Refroidissement.
Au-dessous de la batterie se trouve
une cuve collectrice comportant
une pompe à condensat de série
et un interrupteur à flotteur.
Si l'interrupteur à flotteur
entraîne une mise hors service de
sécurité en raison de l'absence
d'évacuation du condensat, la
pompe se met immédiatement en
route et fonctionne pendant env.
trois minutes.
■ La conduite de condensat
doit être inclinée à au moins
2 %. Au besoin, prévoyez
une isolation hermétique à la
diffusion de vapeur.
■ Si le niveau de la conduite
de condensat sur l'appareil
se trouve au-dessus de
l'évacuation, la conduite doit
immédiatement être mise à la
verticale vers le haut (max. voir
page 21) et ensuite être inclinée
pour permettre l'écoulement.
■ Introduisez la conduite de
condensat de l'appareil sans
la fixer dans la conduite
d'évacuation. Si le condensat
est évacué dans une conduite
d'eaux usées, prévoyez un
siphon.
■ Si l'appareil fonctionne lorsque
la température extérieure est
inférieure à 4 °C, installez
la conduite de condensat
en veillant à ce qu'elle soit
protégée du gel.
Si nécessaire, prévoyez un
chauffage auxiliaire pour les
tuyaux.
■ Une fois le montage terminé,
vérifiez que le condensat
s'écoule sans entrave et que
l'étanchéité est garantie en
permanence.
Colonne montante éloignée
Aucune inclinaison
Raccord pour condensat - incorrect !
Raccordement des conduites
de frigorigène
Sur le modèle MXD 200-520, le
branchement des conduites de
réfrigérant est effectué par le client
au centre du côté longitudinal.
Le cas échéant, installez un
adaptateur (réducteur ou
élargisseur) sur les unités
intérieures. Ces raccords vissés
sont fournis de série avec l'unité
intérieure. Une fois le montage
terminé, isolez les raccords
de manière à ce qu'ils soient
hermétiques à la diffusion de
vapeur.

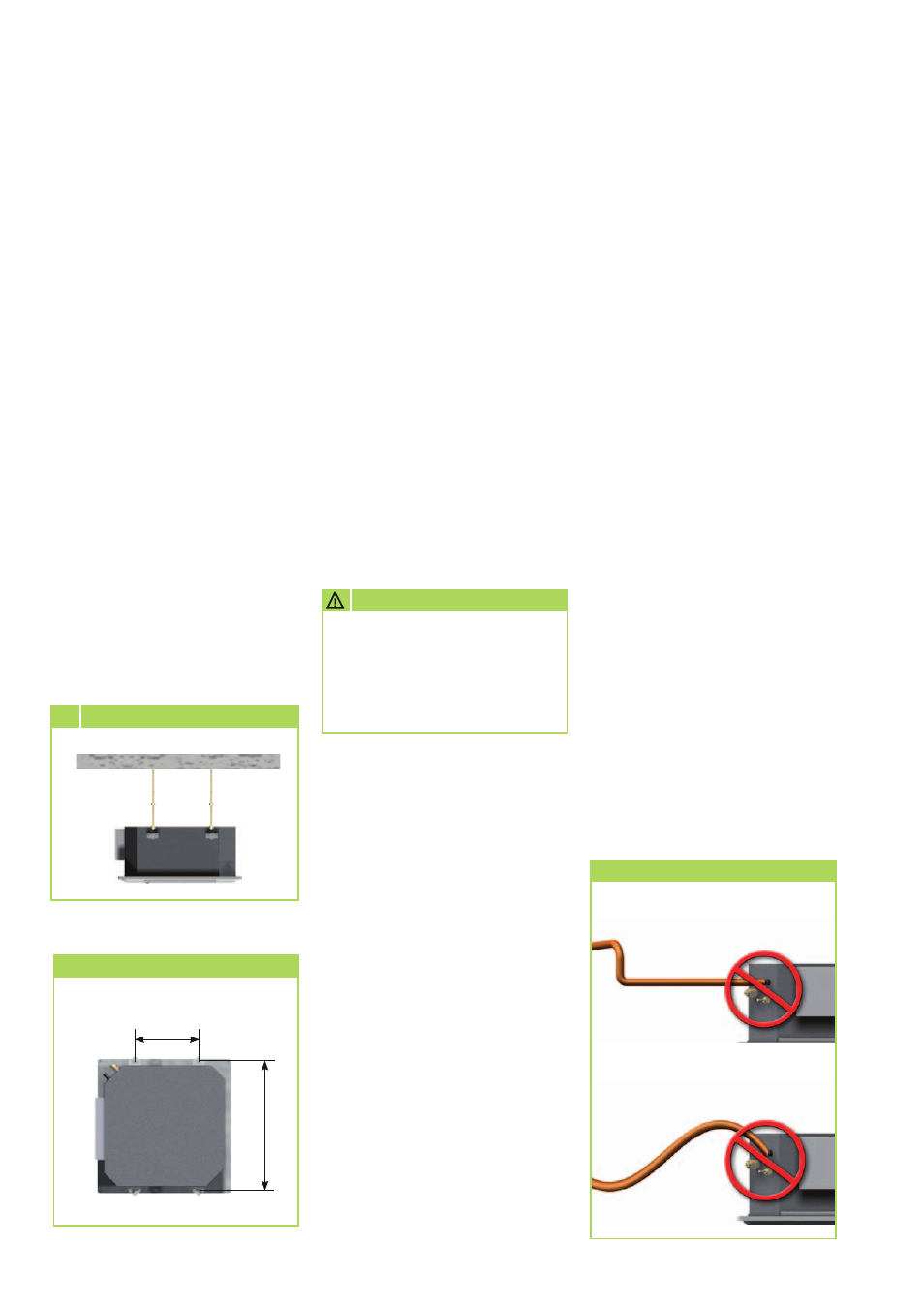

5 Accrochage de l'appareil
Partie du bâtiment statique
2. Installez l'unité intérieure sur
les tiges filetées et amenez les
unités en position horizontale
à l'aide de l'écrou inférieur
(illustration 5)
.
3. Ce faisant, respectez une
distance de 35 mm min. par
rapport au plafond. Comme
décrit ci-après, branchez la
conduite de frigorigène, le câble
électrique et la conduite de
condensat sur l'unité intérieure.
4. Vérifiez une nouvelle fois
l'horizontalité de l'appareil.
5. Pour finir, placez le contre-
écrou et montez le cache.
615
280
MXD 200-520
Suspension de l’appareil
