Instructions de montage pour le personnel technique
Remarques importantes à
respecter avant de procéder à

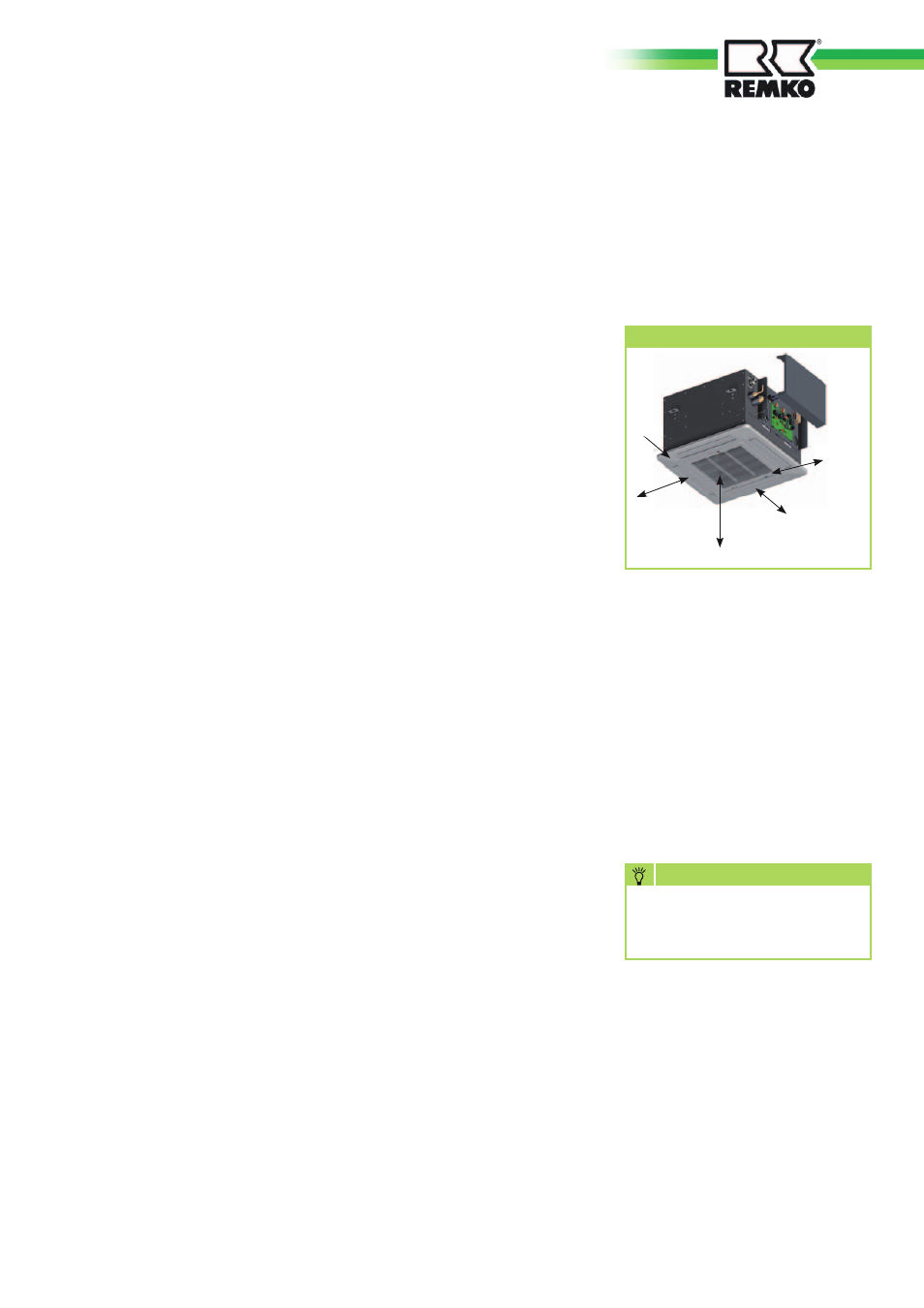

l'installation Espace libre minimal
Prévoyez des espaces libres suffisants
pour les travaux de maintenance et
de réparation et pour garantir une
répartition optimale de l'air.
Espace libre minimal
Toutes les données sont en mm
Pour installer l'ensemble du
dispositif, respectez les modes
d'emploi des unités intérieure et
extérieure.
■ Approchez autant que possible
l'appareil dans son emballage
d'originedu lieude montage.
Vous éviterezainsi les avaries de
transport.
■ Vérifiez que l'emballage
contient tous les éléments
et que l'appareil ne présente
aucun dommage visible dû au
transport.
En cas de défauts, contactez
immédiatement votre partenaire
contractuelet la société de
transport.
■ Soulevez l'appareil au niveau
des coins et non au niveau des
raccords pour frigorigène ou
condensat.
■ Isolez les conduites de
frigorigène (conduite d'injection
et d'aspiration), les vannes et les
raccords de manière à ce qu'ils
soient hermétiques à la diffusion
de vapeur. Le cas échéant,
isolez également la conduite de
condensat.
■ Choisissez le lieu de montage
en veillant à ce qu'une entrée
et une sortie d'air libres soient
disponibles (voir section
« Espace libre minimal »).
■ N'installez pas l'appareil
à proximité immédiate d'appareils
générant un rayonnement
thermique intense. Tout montage
à proximité d'une source de
rayonnement thermique risque
d'entraver les performances de
l'appareil.
■ Installez les tuyaux de
frigorigène de l'unité intérieure à
l'unité extérieure.
■
Isolez les conduitesde
frigorigène de manière
à prévenir l'infiltration
d'humidité en utilisant des
capuchons ou des bandes
adhésives. Ne pliez ou ne
comprimez jamais les conduites
de frigorigène.
■
Utilisez exclusivement les
écrous-raccords fournis pour
les conduites de frigorigène et
retirez-les uniquement juste
avant le raccordement aux
conduites de frigorigène.
■
Réalisez tous les branchements
électriques conformément aux
dispositions DIN et VDE en
vigueur.
■
Fixez toujours les câbles
électriques correctement dans
les bornes correspondantes.
Une mauvaise fixation peut être
source d'incendie.
■ Pour faciliter les tâches de
maintenance à réaliser sur
l'armoire de commande, des
ouvertures de révision sont à
prévoir dans le faux plafond.
Matériel de montage
L'unité intérieure doit être fixée
à l'aide de 4 vis non fournies sur
un support mural.
Pour pouvoir compléter
l'installation, utilisez le matériel de
montage fourni. Les chevilles, le
crochet trapézoïdal, le profilé en
acier, les colliers pour les conduites
de réfrigérant et de condensat (ou
de canaux d'installation) et blocs
de raccordement pour la conduite
de condensat sont à installer par
le client.
Choix du lieu d'installation
L'unité intérieure est conçue
pour être montée dans des faux
plafonds horizontaux de dimensions
Euroraster. Cependant, elle peut
également être montée dans des
faux plafonds d'autres dimensions.
Veillez à disposer de la hauteur de
montage des appareils nécessaire.
1000
1000 1000
1000
Installation
Seuls les techniciens spécialisés
agréés sont habilités à réaliser
l'installation.
REMARQUE
Installation de l'appareil
L'appareil est installé sur quatre
tiges filetées, cache vers le bas,
en prenant garde à la trame du
plafond et aux éventuels éléments
encastrés.
1. fonction des dimensions de la
cassette de plafond installée,
marquez les points de fixation
des tiges filetées sur les parties
du bâtiment statiques et au-
dessus du faux plafond.
