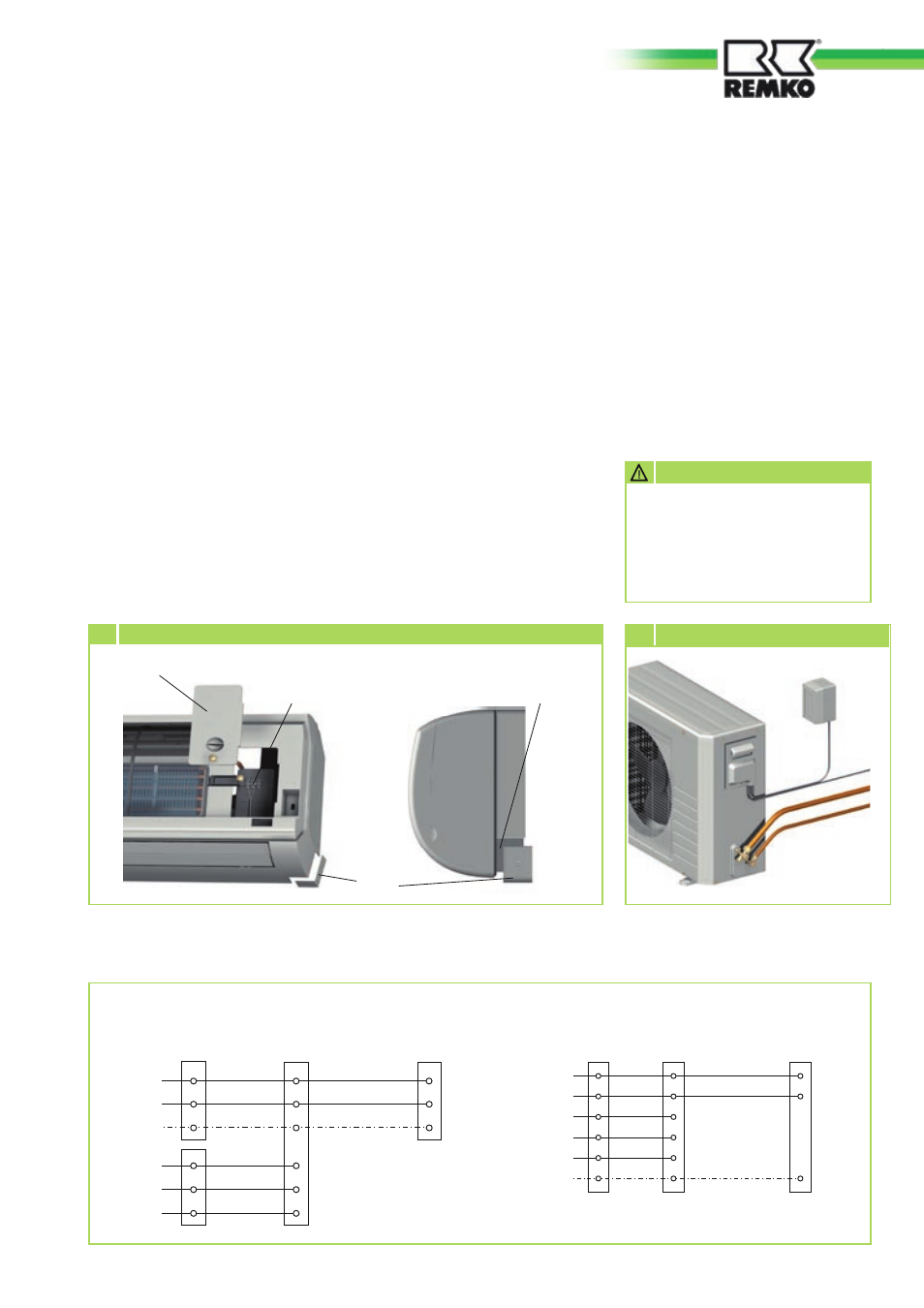

Schéma des branchements électriques – REMKO ML 261 Manuel d'utilisation

Page 21

Advertising
background image

Raccordement de l'unité
extérieure

Pour le branchement du câble,
procédez comme suit :

1. Démontez le couvercle de

l'appareil.

2. Retirez la paroi latérale située

au niveau du raccord.

3. Choisissez la section de la

ligne de raccordement en
vous référant aux prescriptions
applicables.

4. Introduisez le câble dans la

bague de protection d'angle de
la tôle de raccordement fixe.

Schéma des branchements électriques

Raccordement des modèles ML 261 à ML 521

Contrôlez et, si nécessaire,
corrigez la fixation et le contact
de tous les branchements
électriques enfichables et des
serre-fils.

ATTENTION

5. Branchez le câble comme

indiqué sur le schéma des
branchements.

6. Ancrez le câble dans le collier

de fixation et assemblez de
nouveau l'appareil.
(illustration 12)

.

12

Branchement de l'unité ExTÉRIEURE

Unité

extérieure

Unité

intérieure

Câble d'alimentation

électrique

Fil de protection

Fil neutre

Fil extérieur

Vanne d'inversion

Barrette

à bornes

arrière

Barrette

à bornes

avant

230 V~,
50 Hz,
L1/N/PE

Fil pilote

Protection compresseur

PE

N

N

PE

3

2

3

PE

N

L

L

L

2

1

1

Fil pilote

Fil pilote

Moteur du ventilateur

Fil neutre

Fil extérieur

Raccordement du modèle ML 681

Unité

extérieure

Unité

intérieure

Câble d'alimentation

électrique

Fil neutre

Fil extérieur

Vanne d'inversion

230 V~,
50 Hz,
L1/N/PE

Fil pilote

Protection
compresseur

N

L1

PE

L

N

3

2

3

N

L

2

1

PE

1

PE

Fil pilote

Fil pilote

Fil de protection

Moteur du ventilateur

Barrette

à bornes

avant

Branchement de l'unité
intérieure

Réalisez le branchement comme suit :
1. Ouvrez la crépine d'admission

d'air.

2. Désolidarisez le cache du côté

droit et faites basculer l'arrière

vers le bas à droite

(illustration 11)

.

3. Connectez l'appareil à l'unité

extérieure à l'aide du câble de

commande fourni. Voir schéma

des branchements électriques.

Dans le cas de la série ML

681 IT, la barrette à bornes

de raccordement au réseau et

les contacts de commande se

trouvent derrière le cache avant.

4. Assemblez de nouveau

l'appareil.

11

Branchement de l'unité intérieure

Barrette à bornes avant

Câble de commande de

l'unité extérieure

Cache

Barrette à bornes

arrière

Alimentation en tension

de l'unité extérieure

Cache

21
