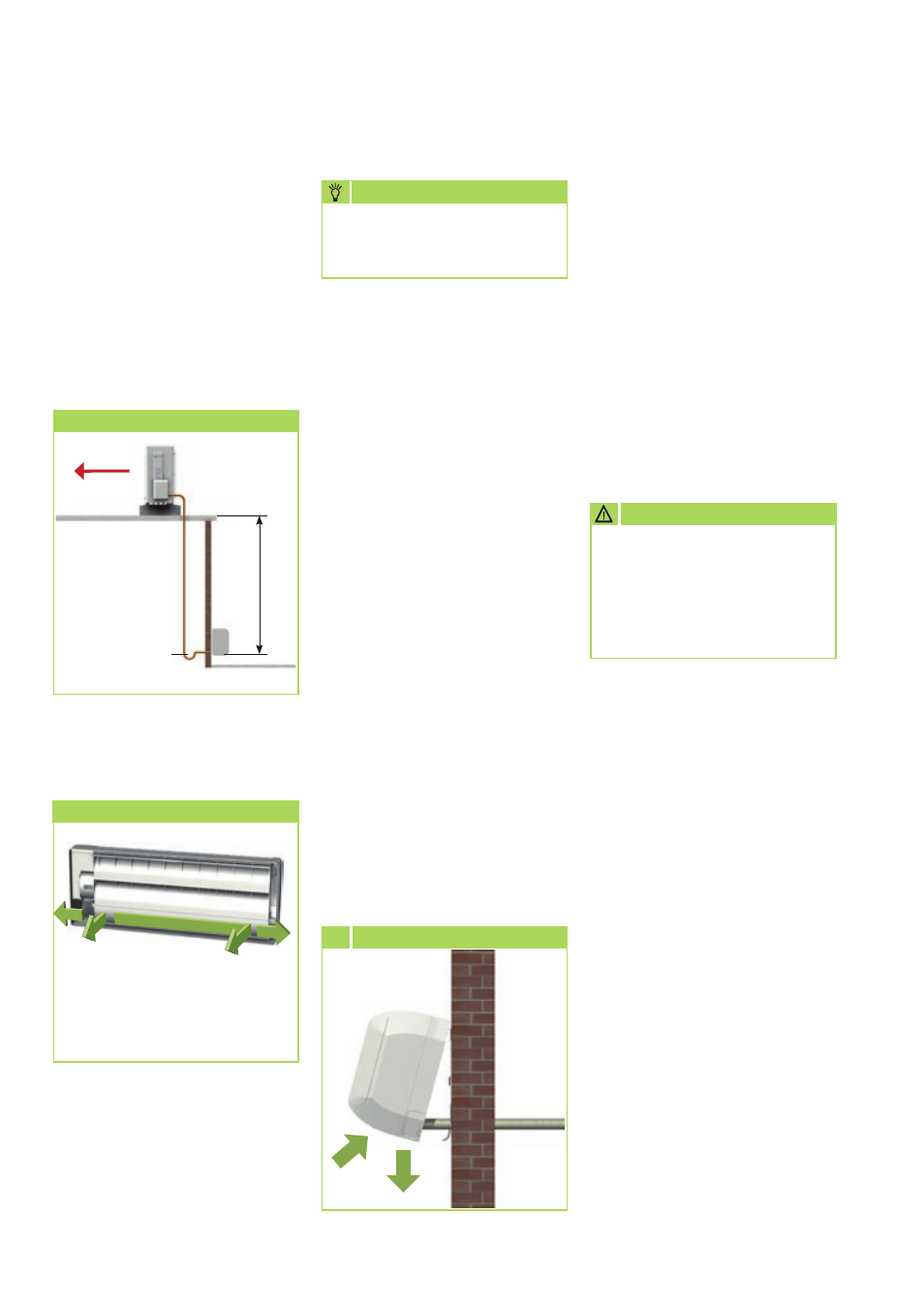

Variantes de branchement
1 Sortie sur le mur à droite
2 Sortie à travers le mur à droite
3 Sortie à travers le mur à gauche
4 Sortie sur le mur à gauche
1
2
3 4
Variantes de branchement de
l'unité intérieure
Les appareils sont remplis
en usine d'azote sec servant
au contrôle de l'étanchéité.
L'azote sous pression s'échappe
dès l'ouverture des écrous-
raccords.
ATTENTION
Installation de l'appareil
Fixez l'unité intérieure en tenant
compte des ouvertures d'évacuation
d'air situées sur la face inférieure.
1. Repérez les points de fixation sur
les parties du bâtiment statiques
homologuées en respectant les
dimensions du support mural.
2. Si nécessaire, retirez les
perforations du carter.
3. Comme décrit ci-après, branchez
la conduite de frigorigène, le
câble électrique et la conduite de
condensat sur l'unité intérieure.
4. Suspendez l'appareil intérieur
au support mural en l'inclinant
légèrement vers le bas et
mettez-le ensuite en place sur
le support en appuyant sur sa
partie inférieure (illustration 5).
5. Vérifiez une nouvelle fois
l'horizontalité de l'appareil.
Support mural
de l'unité intérieure
Le support mural des appareils doit
être fixé avec des vis et chevilles
adaptées.
Installation
Seuls les techniciens spécialisés
agréés sont habilités à réaliser
l'installation.
REMARquE
Mesures à adopter pour le
retour de l'huile
Si l'unité extérieure est montée plus
haut que l'unité intérieure, il convient
d' adopter des mesures appropriées
visant à garantir le retour correct de
l'huile. Pour ce faire, on utilise en
général un coude permettant de faire
monter l'huile, installé de manière
ascendante tous les 2,5 mètres.
5 Suspension
Raccordement des
conduites de frigorigène
Sur le site, le branchement des
conduites de frigorigène est réalisé à
l'arrière de l'appareil.
Le cas échéant, installez un
adaptateur (réducteur ou élargisseur)
sur les unités intérieures. Ces
raccords vissés sont fournis de
série avec l'unité intérieure. Une
fois le montage terminé, isolez les
raccords de manière à ce qu'ils soient
hermétiques à la diffusion de vapeur.
Les instructions suivantes décrivent
l'installation du circuit frigorifique
et le montage des unités intérieure
et extérieure.
1. Référez-vous au tableau
« Caractéristiques techniques »
pour connaître la section de
tuyau adaptée.
2. Retirez les capuchons de
protection installés en usine,
ainsi que les écrous-raccords
des branchements et utilisez-les
pour la suite du montage.
3. Avant de sertir les conduites de
frigorigène, vérifiez que l'écrou-
raccord se trouve bien sur le
tuyau.
4. Traitez les conduites de
frigorigène posées comme
indiqué sur les illustrations
suivantes
(page 19, illustrations 6+7).
REMKO ML
18
Mesures à adopter pour le retour de l'huile
Unité extérieure
Coude permettant de
faire monter l'huile
dans la conduite
d'aspiration en
direction de l'unité
extérieure 1 x tous les
2,5 mètres en montant
Rayon :
min. 50 mm
max. 15 m
Unité intérieure
