10

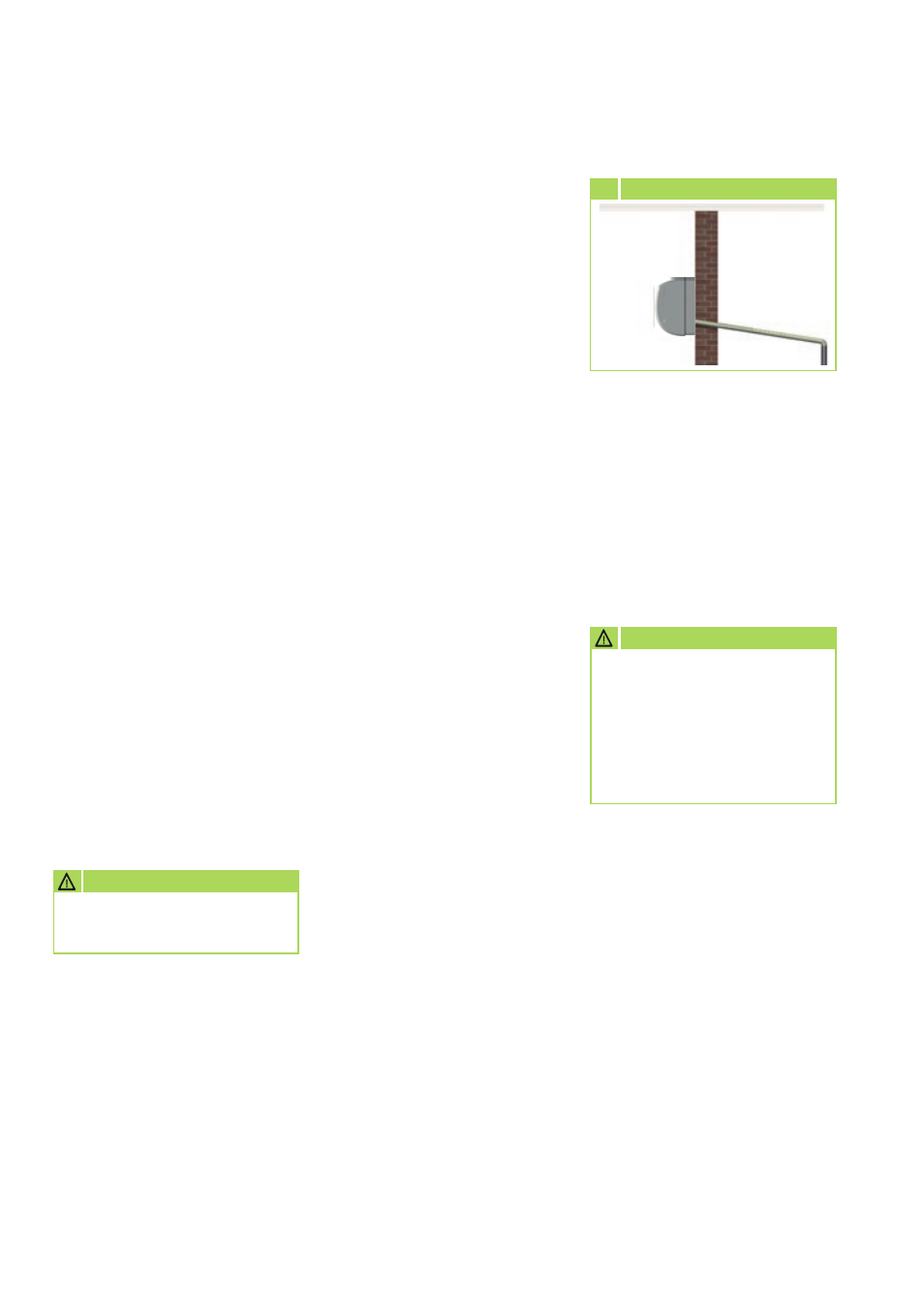

Inclinaison de la conduite de condensat

2 % min.
d'inclinaison

De série, le tuyau de condensat
peut être raccordé au choix à
gauche (vue de devant).

Toutes les installations
électriques doivent
impérativement être réalisées
par des entreprises spécialisées.
Les raccords électriques doivent
être montés uniquement si
l'installation est hors tension.

ATTENTION

Contrôle de l'étanchéité

Une fois tous les branchements
effectués, la station-manomètre
est connectée comme suit aux
différents raccords pour vannes
Schrader (selon équipement) :
rouge = petite vanne

= pression d'injection

bleu = grande vanne

= pression d'aspiration

Une fois le branchement terminé,
il convient de procéder au contrôle
de l'étanchéité à l'aide d'azote sec.

Pour contrôler l'étanchéité, les
différents raccords sont vaporisés
au moyen d'un produit détecteur
de fuite en aérosol. Lorsque de
bulles apparaissent, cela signifie
que le raccord n'est pas correct.
Serrez alors plus fermement le
raccord vissé ou recommencez le
sertissage si nécessaire.

Une fois le contrôle de l'étanchéité
réussi, la surpression est évacuée
des conduites de condensat et une
pompe à vide est mise en service
avec une pression partielle finale
absolue de 0,01 mbar au min.
afin de créer un espace exempt
d'air dans les conduites. De plus,
cette mesure permet d'évacuer
l'humidité des conduites.

Un vide de min. 20 mbar doit
impérativement être généré !

ATTENTION

La durée nécessaire pour la
génération du vide varie en
fonction du volume des conduites
de l'unité intérieure et de la
longueur des conduites de
condensat. La procédure dure
toutefois au moins 60 minutes.
Une fois le système entièrement
exempt de gaz étrangers et
d'humidité, les vannes de la
station-manomètre sont fermées
et celles de l'unité extérieure sont
ouvertes comme décrit au chapitre
« Mise en service ».

Raccord pour condensat

La température descendant
en dessous du point de rosée,
du condensat se forme au
niveau de l'évaporateur lorsque
l'appareil fonctionne en mode
Refroidissement

et sur le

condenseur lorsqu'il fonctionne en
mode Chauffage

.

Sous l'évaporateur se trouve un
récipient collecteur devant être relié
à une évacuation.
Le revêtement inférieur du boîtier
de l'unité extérieure est conçu
comme une cuve collectrice. Placez-
y le raccord pour condensat fourni.

La conduite de condensat
doit être posée sur site avec
une inclinaison min. de 2 %
(illustration 10)

. Au besoin,

prévoyez une isolation
hermétique à la diffusion de
vapeur.

Introduisez la conduite de
condensat de l'appareil sans
la fixer dans la conduite
d'évacuation. Si le condensat
est évacué dans une conduite
d'eaux usées, prévoyez un
siphon.

Si l'appareil fonctionne lorsque
la température extérieure est
inférieure à 0 °C, installez la
conduite de condensat en
veillant à ce qu'elle soit protégée
du gel. Le revêtement de
boîtier inférieur doit également
être protégé du gel sur site
afin d'assurer l'écoulement
permanent du condensat.
Si nécessaire, prévoyez un
chauffage auxiliaire pour les
tuyaux.

Une fois le montage terminé,
vérifiez que le condensat
s'écoule sans entrave et que
l'étanchéité est garantie en
permanence.

Branchement électrique

Installez un câble d'alimentation
sur l'unité intérieure et un câble de
commande relié à l'unité extérieure
et protégez-les par fusibles.

Nous conseillons l'installation sur
site d'un interrupteur principal/de
réparation à proximité de l'unité
extérieure.

Si l'appareil est équipé d'une
pompe à condensat (disponible
en option), il est nécessaire, en
cas d'utilisation d'un contact de
désactivation pour la pompe,
d'ajouter un relais supplémentaire
pour augmenter la puissance
de commutation, pour la
désactivation du compresseur.

Si les câbles sont placés dans des
zones soumises à de forts champs
magnétiques, veillez à utiliser des
câbles de commande blindés.

La protection électrique de
l'installation doit être conforme
aux caractéristiques techniques.

REMKO ML

20
