18

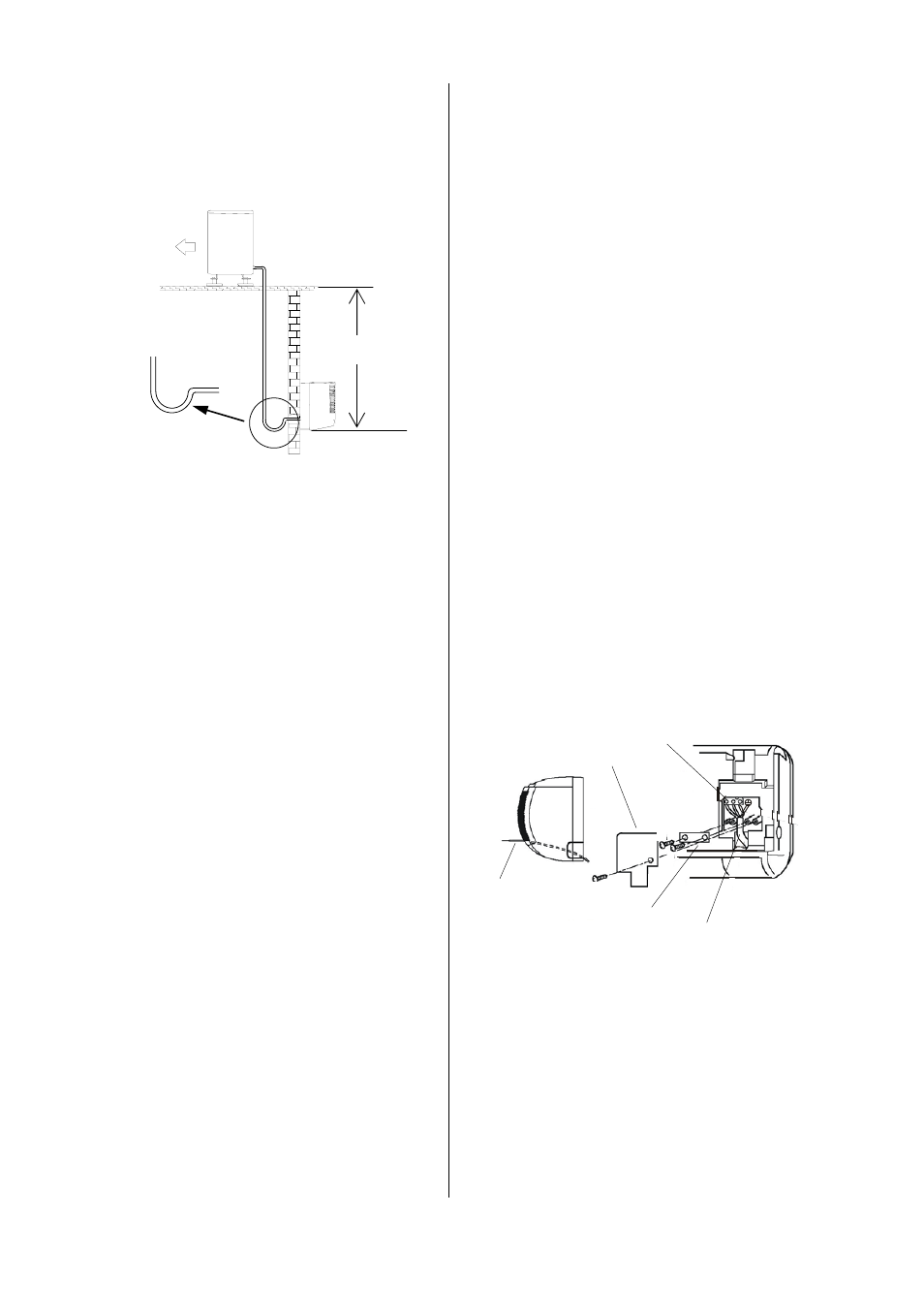

Mesures pour le retour d'huile

Si l'unité extérieure est placée au-dessus du niveau de
l'unité intérieure, prenez des mesures particulières pour
le retour d'huile.

En règle générale, on installe un coude de montée
d'huile tous les 2,5 mètres ascendants.

Rayon :
50 mm

Unité extérieure

max. 8/10 m

Unité intérieure

Coude de montée d'huile dans la

conduite d'aspiration

vers l'unité extérieure, 1x tous les

2,5 m ascendants

*

Il faut générer un vide d'au moins 0,05 mbar !

*

Avant tout travail réalisé sur l'appareil, coupez
l'alimentation tension et protégez la machine
contre tout redémarrage.

La durée nécessaire à la génération du vide dépend du
volume des conduites de l'unité intérieure et de la lon-
gueur des conduites de frigorigène, la procédure dure
cependant au moins une demi-heure.

Lorsque les gaz externes et l'humidité ont été entière-
ment extraits du système, refermez les vannes de la
station du manomètre et ouvrez celles de l'unité exté-
rieure comme décrit au chapitre «Mise en service».

Contrôle de l'étanchéité


Lorsque tous les branchements sont réalisés, reliez la
station du manomètre aux raccords correspondants de
la vanne Schrader, si l'installation en dispose :

rouge = petite vanne

= pression d'injection

bleu = grande vanne

= pression d'aspiration

Après le branchement, vérifiez l'étanchéité avec de
l'azote sec.

Pulvérisez à cet effet les branchements avec un spray
de détection de fuites. Si des bulles sont visibles, le
raccord n'est pas correct. Dans ce cas, resserrez le rac-
cord ou procédez à un nouveau bordage.

Après avoir contrôlé l'étanchéité, éliminez la surpres-
sion des conduites de frigorigène et mettez une pompe
à vide en marche avec une pression partielle finale ab-
solue d'au moins 0,01 mbar pour générer un vide dans
les conduites. En même temps, l'humidité est extraite
des conduites.

Branchement électrique


Tous les travaux électriques ne doivent être réalisés
que par un personnel autorisé conformément aux dis-
positions correspondantes. Pour le montage et la mise
en service, observez les directives locales ainsi que les
prescriptions des entreprises locales de distribution
d'énergie.

La section de câble de l'alimentation électrique dépend
des conditions constructives et de la puissance absor-
bée de l'appareil.

Vous devez poser une alimentation tension vers l'unité
extérieure ainsi qu'un câble pilote à 4 conducteurs de
l'unité extérieure vers l'unité intérieure.

Pour les conduites pilotes, nous recommandons d'utili-
ser un câble blindé d'une section d'au moins 1,5 mm².

Branchement de l'unité intérieure

Avant de procéder au branchement, observez les re-
marques suivantes :

L'alimentation électrique de l'unité intérieure est as-
surée depuis l'unité extérieure via la conduite de
commande.

L'installation est protégée conformément aux carac-
téristiques techniques.

La borne plate des raccords se trouve derrière la
protection à droite de l'unité intérieure.

Borne plate

Recouvrement

Décharge de traction

Conduite pilote

Conduite
pilote

Procédure à suivre pour le branchement :

1. Ouvrez la grille d'aspiration d'air.

2. Avec un tournevis cruciforme, desserrez le recou-

vrement de droite.

3. Reliez l'unité à la conduite hors tension de l'unité ex-

térieure.
Voir le schéma de connexion électrique.

4. Assemblez à nouveau l'appareil.
