17

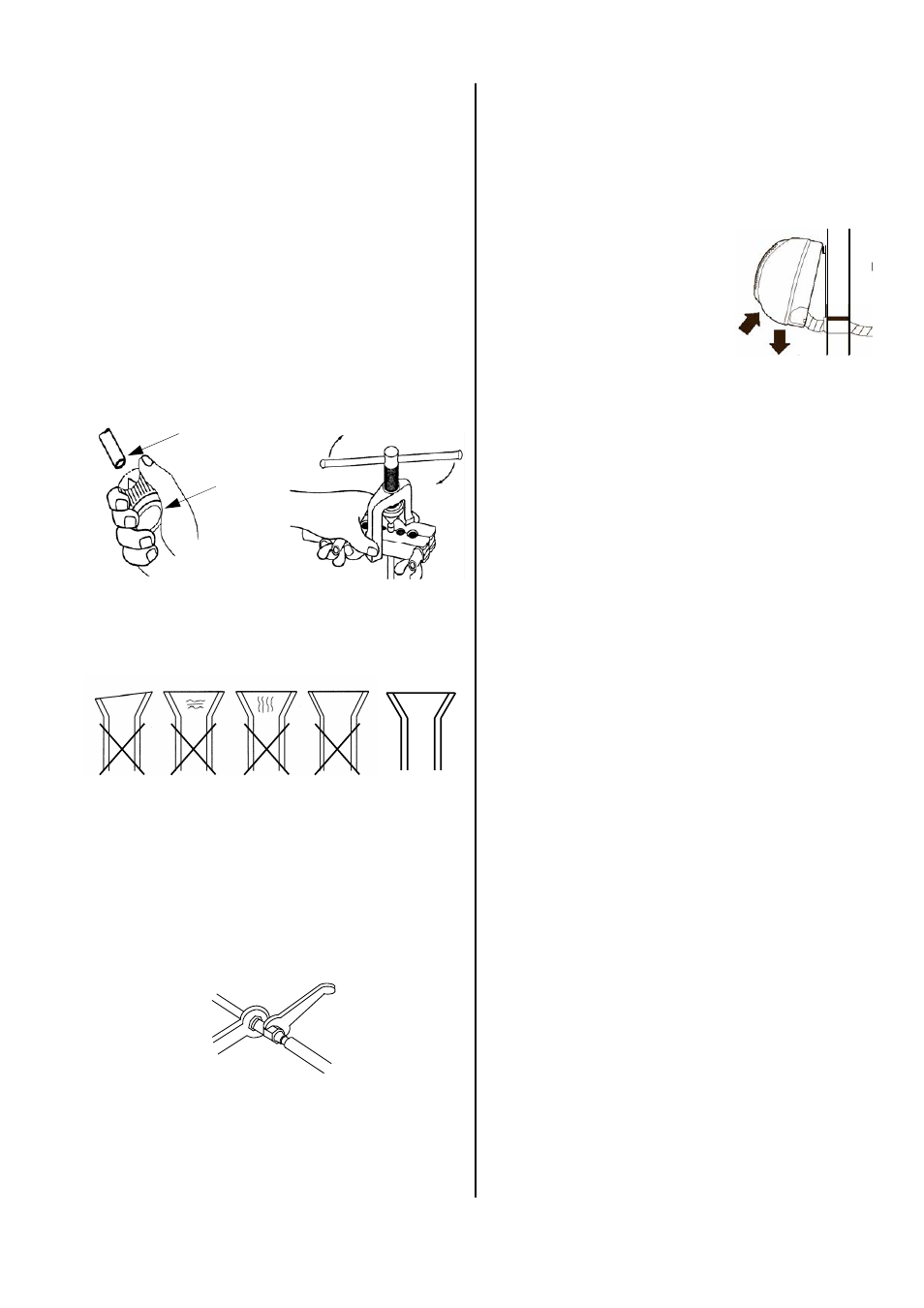

* N'utilisez que les outils autorisés pour être em-
ployés dans le domaine de la réfrigération.
Coupe-tubes, ébarbeurs et outils à border.
Ebarbeur
Conduite de
frigorigène Outil à border
épaisseur
inégale
fissuré fissuré ondulé CORRECT
6. Vérifiez que la forme du rebord soit correcte.
7. Assemblez les conduites de frigorigène avec l'unité
intérieure d'abord manuellement pour garantir un
ajustage correct.
8. Puis, fixez définitivement les raccords en vous ser-
vant de deux clés à fourche d'ouverture appropriée.
Pendant le vissage, utilisez toujours une seconde
clé (voir l'illustration).
Serrer
1 ère clé à fourche
Tenir
2 e clé à fourche
*
Si la longueur simple de la conduite de raccord dé-
passe 5 mètres, rajoutez du frigorigène lors de la
première mise en service de l'installation.
Voir au chapitre «Ajouter du frigorigène».
Installation
Les instructions suivantes décrivent l'installation du cir-
cuit de froid et le montage des unités intérieure et exté-
rieure.
1. Les sections de tube requises sont précisées dans
le tableau «Caractéristiques techniques».
2. Commencez l'installation par l'unité intérieure.
3. Retirez les écrous-raccords montés en usine et utili-
sez-les au cours du montage.
4. Avant d'assembler les conduites de frigorigène, as-
surez-vous que les écrous-raccords sont montés sur
les tubes.
5. Traitez les conduites de frigorigène comme décrit ci-
après.
11. Accrochez l'unité intérieure
dans le support mural installé
auparavant en la tenant légè-
rement basculée en arrière et
appuyez ensuite la partie infé-
rieure de l'unité contre le sup-
port.
N'endommagez pas les
conduites et veillez à bien les
positionner.
12. L'écoulement de l'eau de condensation ainsi que
l'entrée et la sortie d'air doivent être garantis à tout
moment.
13. Lors du montage, observez les rayons de flexion
des conduites de frigorigène et ne pliez jamais deux
fois le même endroit d'un tube.
Fragilisation et risque de fissure.
14. Posez les conduites de frigorigène depuis l'unité in-
térieure vers l'unité extérieure.
Veillez à une bonne fixation et, le cas échéant, pre-
nez des mesures pour le retour d'huile.
15. Installez l'unité extérieure à l'aide de la console mu-
rale ou de sol à des endroits du bâtiment qui ne po-
sent aucun problème statique.
Observez les instructions d'installation des consoles.
16. Assurez-vous qu'aucun bruit de corps ne sera trans-
mis au bâtiment.
Des amortisseurs d'oscillations permettent de ré-
duire la transmission des bruits de corps.
17. A présent, reliez les conduites de frigorigène à l'uni-
té extérieure comme décrit plus haut.
18. Dotez d'une isolation thermique adéquate les deux
conduites de frigorigène installées et leurs raccords.
19. N'utilisez que des tuyaux d'isolation empêchant
toute diffusion et convenant à cette plage de tempé-
rature.
9. Si vous avez opté pour la variante 2 ou 4 (sorties
par le mur), introduisez la conduite d'eau de conden-
sation et la conduite pilote dans l'unité intérieure à
travers le perçage mural. Si vous nécessitez une
pompe d'eau de condensation supplémentaire, vous
devrez d'abord monter celle-ci.
10. Si les conditions constructives empêchent un pas-
sage de la conduite d'eau de condensation, assurez-
vous que l'eau de condensation pourra s'écouler à
tout moment.
