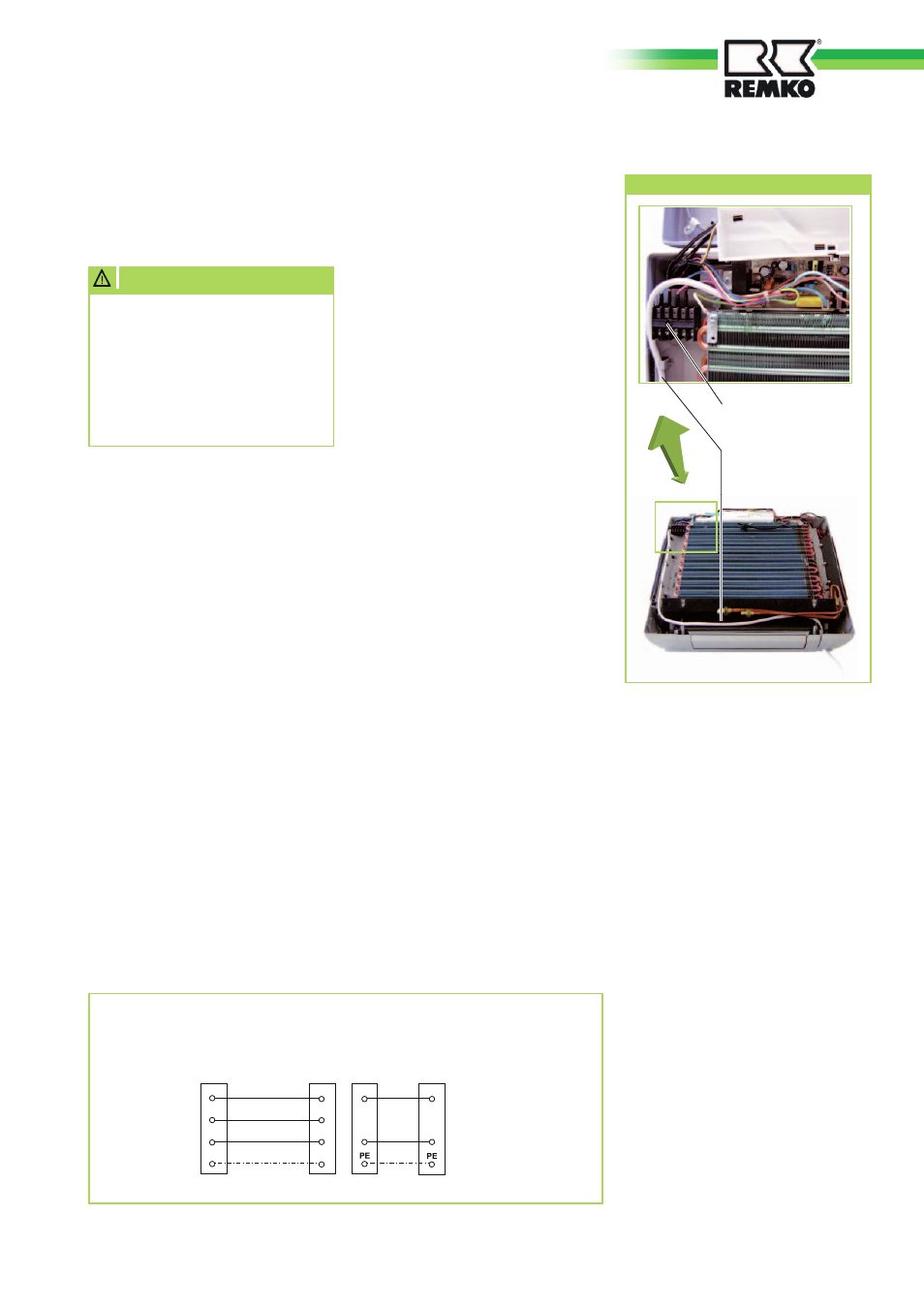

Branchement électrique
Installez un câble d'alimentation
sur l'unité extérieure et un câble de
commande sur l'unité intérieure et
protégez-les par des fusibles.
Toutes les installations
électriques doivent
impérativement être réalisées
par des entreprises spécialisées.
Les raccords électriques doivent
être montés uniquement si
l'installation est hors tension.
ATTENTION
■
Nous conseillons l'installation
sur site d'un interrupteur
principal/de réparation à
proximité de l'appareil.
■
Les barrettes à bornes des
raccords sont situées à
l'arrière de l'appareil. Une fois
l'installation terminée, vous
pouvez effectuer des mesures
depuis l'avant en retirant le
couvercle.
■
Si l'appareil est équipé d'une
pompe à condensat (disponible
en option), il est nécessaire,
en cas d'utilisation d'un
contact de désactivation pour
la pompe, d'ajouter un relais
supplémentaire pour augmenter
la puissance de commutation,
pour la désactivation du
compresseur.
Branchement de l'unité
intérieure
Réalisez le branchement comme
suit :
1. Démontez la façade de
l'appareil en suivant la
procédure décrite au chapitre
« Installation de l'appareil ».
2. Choisissez la section de la
ligne de raccordement en
vous référant aux prescriptions
applicables.
3. Connectez l'appareil à l'unité
extérieure à l'aide du câble
d'alimentation et du câble de
commande
(voir Schéma des branchements
électriques).
4. Assemblez de nouveau
l'appareil.
Branchement de l'unité intérieure
Barrette à bornes/
barrette de commande
Câble d'alimentation
électrique
21
Schéma des branchements électriques
ATY 261/ATY 351
Unité
intérieure
Unité
extérieure
Câble
d'alimentation
Fil neutre
Fil extérieur
Fil de protection
230 V, 1~,
50 Hz,
L1/N/PE
Fil pilote
Compresseur
PE PE
N
1
N
L L
N
L
N
L1
2
