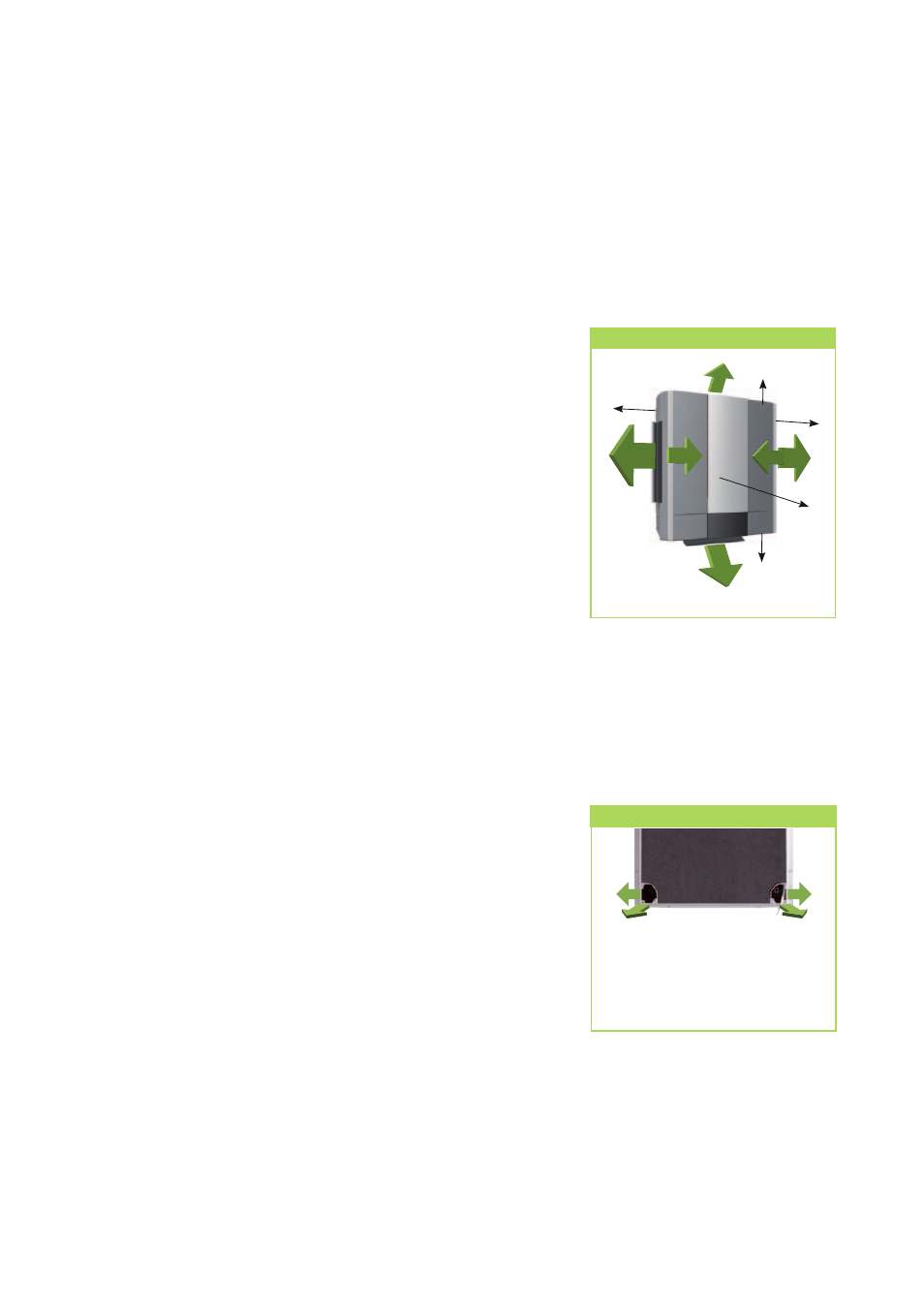

Espace libre minimal
Prévoyez des espaces libres
suffisants pour les travaux de
maintenance et de réparation,
et pour garantir une répartition
optimale de l'air.
Variantes de branchements
Les variantes de branchements
suivantes pour conduites de
frigorigène, de condensat et de
commande peuvent être utilisées.
Variantes des branchements
4
1 Sortie sur le mur à droite
2 Sortie à travers le mur à droite
3 Sortie à travers le mur à gauche
4 Sortie sur le mur à gauche
Vue de derrière
1
2 3
Espace libre minimal
Toutes les données sont en mm
1000
1000
1000
1000
300
Remarques importantes à
respecter avant de procéder
à l'installation
Lors de l'installation de l'ensemble du
système, respectez les modes d'emploi
des unités intérieure et extérieure.
■
Approchez autant que possible
l'appareil dans son emballage
d'origine du lieu de montage.
Vous éviterez ainsi les avaries de
transport.
■
Vérifiez que l'emballage contient
tous les éléments et que l'appareil ne
présente aucun dommage visible dû
au transport.
En cas de défauts, contactez
immédiatement votre partenaire
contractuel et la société de
transport.
■
Soulevez l'appareil au niveau des
coins et non au niveau des raccords
pour frigorigène ou condensat.
■
Isolez les conduites de frigorigène
(conduite d'injection et d'aspiration),
les vannes et les raccords de manière
à ce qu'ils soient hermétiques à la
diffusion de vapeur.
Matériel de montage
L'unité intérieure doit être fixée
via la face arrière de l'appareil à
l'aide de
4 vis non fournies.
Choix du lieu d'installation
L'unité intérieure a été conçue
pour être montée horizontalement
en haut d'un mur (min. 1,75 m
entre le bord supérieur et le sol).
Instructions de montage pour le personnel technique
Si nécessaire, isolez également la
conduite de condensat.
■
Choisissez le lieu de montage en
veillant à ce qu'une entrée et une
sortie d'air libres soient disponibles
(voir section « Espace libre
minimal »).
■
N'installez pas l'appareil à
proximité immédiate d'appareils
générant
un rayonnement thermique
intense. Tout montage à proximité
d'une source de rayonnement
thermique risque d'entraver les
performances de l'appareil.
■
Isolez les conduites de
frigorigène de manière à
prévenir l'infiltration d'humidité
en utilisant des capuchons ou
des bandes adhésives. Ne pliez
ou ne comprimez jamais les
conduites de frigorigène.
■
Utilisez exclusivement les
écrous-raccords fournis pour les
conduites de
frigorigène et retirez-les
uniquement juste avant le
raccordement aux conduites de
frigorigène.
■
Réalisez tous les branchements
électriques conformément aux
dispositions DIN et VDE en
vigueur.
■
Fixez toujours les câbles
électriques correctement dans
les bornes correspondantes.
Une mauvaise fixation peut être
source d'incendie.
