Installation de l'appareil
Installation
Seuls les techniciens
spécialisés agréés sont
habilités à
réaliser l'installation.
REMARQUE
Fixez l'unité intérieure en
tenant compte des ouvertures
d'évacuation d'air situées sur les
faces inférieure, supérieure et
latérale.
1. Repérez les points de fixation
sur les parties du bâtiment
statiques homologuées en
respectant les dimensions de
l'appareil.
2. Ouvrez le cache de l'écran
(illustration 6) et retirez les
deux vis situées sous le filtre
(illustration 7)
.
3. Démontez la façade de l'appareil
en soulevant cette dernière
d'environ 10 cm dans la zone du
corps avant de la rabattre vers le
haut (illustration 8).
4. Débranchez de la platine les
connecteurs du cache avant
(illustration 9)
.
5. Si nécessaire, retirez les
perforations du carter.
6. Fixez l'appareil au mur.
7. Comme décrit ci-après,
branchez la conduite de
frigorigène, le câble électrique
et la conduite de condensat sur
l'unité intérieure.
8. Vérifiez une nouvelle fois
l'horizontalité de l'appareil.
9. Assemblez de nouveau
l'appareil.

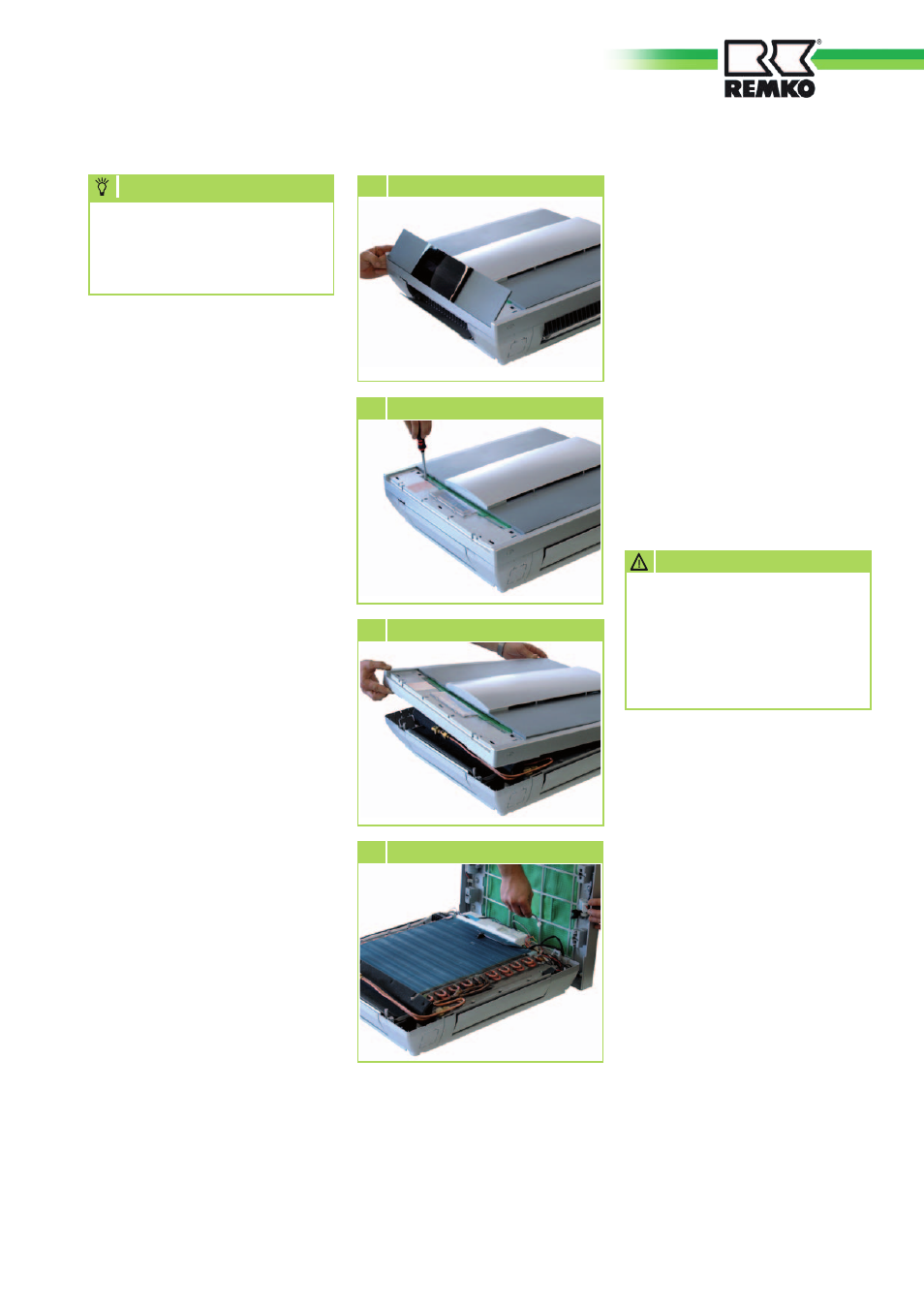

6 Ouverture du cache de l'écran
7 Démontage des vis
8 Démontage de la façade de l'appareil
9 Débranchement des connecteurs
L'appareil est rempli en usine
d'azote sec servant au contrôle
de l'étanchéité.
L'azote sous pression s'échappe
dès l'ouverture des écrous-
raccords.
ATTENTION
Branchement des
conduites de frigorigène
Sur le site, le branchement des
conduites de frigorigène est réalisé
à l'intérieur de l'appareil.
Si nécessaire, installez un
adaptateur (réducteur ou
élargisseur) sur l'unité intérieure.
Ces raccords vissés sont fournis de
série avec l'unité intérieure.
Une fois le montage terminé, isolez
les raccords de manière à ce qu'ils
soient hermétiques à la diffusion
de vapeur.
