Conduite de raccordement
■ L'appareil peut être connecté et
déconnecté env. 7 fois quand
les travaux sont effectués cor-
rectement, sans baisse notable
de la puissance de refroidisse-
ment.
Respecter la démarche suivante
à cet effet :
1. Mettez l'appareil à l'arrêt.
2. Enlevez le connecteur de la
prise.
3. Enlevez les 2 vis du cache
à l'arrière de l'appareil (illustra-
tion 8)
.
4. Enlevez le cache de l'appareil.
5. Dévissez le collier de fixation
de la conduite de raccorde-
ment (illustration 9).
6. Appuyez sur la patte latérale
du connecteur et enlevez la
fiche de la prise (illustration 9).
7. Enlevez la partie supérieure du
support en dévissant les deux
vis (illustration 9).
8. Enlevez le tuyau d'évacuation
de condensat (illustration 9).
9. Dévissez l'écrou-raccord de
gauche avec la clé plate jointe
SW 24. Résistez au mouve-
ment au niveau du demi-ac-
couplement inférieur avec la
deuxième clé plate SW 21
(illustration 10, page 10)
.
La conduite de raccordement doit
être raccordée par les raccords
rapides avec l'unité intérieure.
Ceux-ci offrent la possibilité de
séparer la conduite de raccorde-
ment de l'unité intérieure pour le
montage, sans que le frigorigène
ne soit perdu.
L'appareil doit être débranché
pendant l'ensemble du pro-
cessus ! Il ne peut être remis
en service que lorsque tous
les raccords sont rétablis et
vérifiés. Les fixations et tous
les revêtements doivent être
auparavant replacés.
! ATTENTION
Conduite de raccordement
Collier de fixation
Connecteur
Tuyau de condensat
Collier de fixation

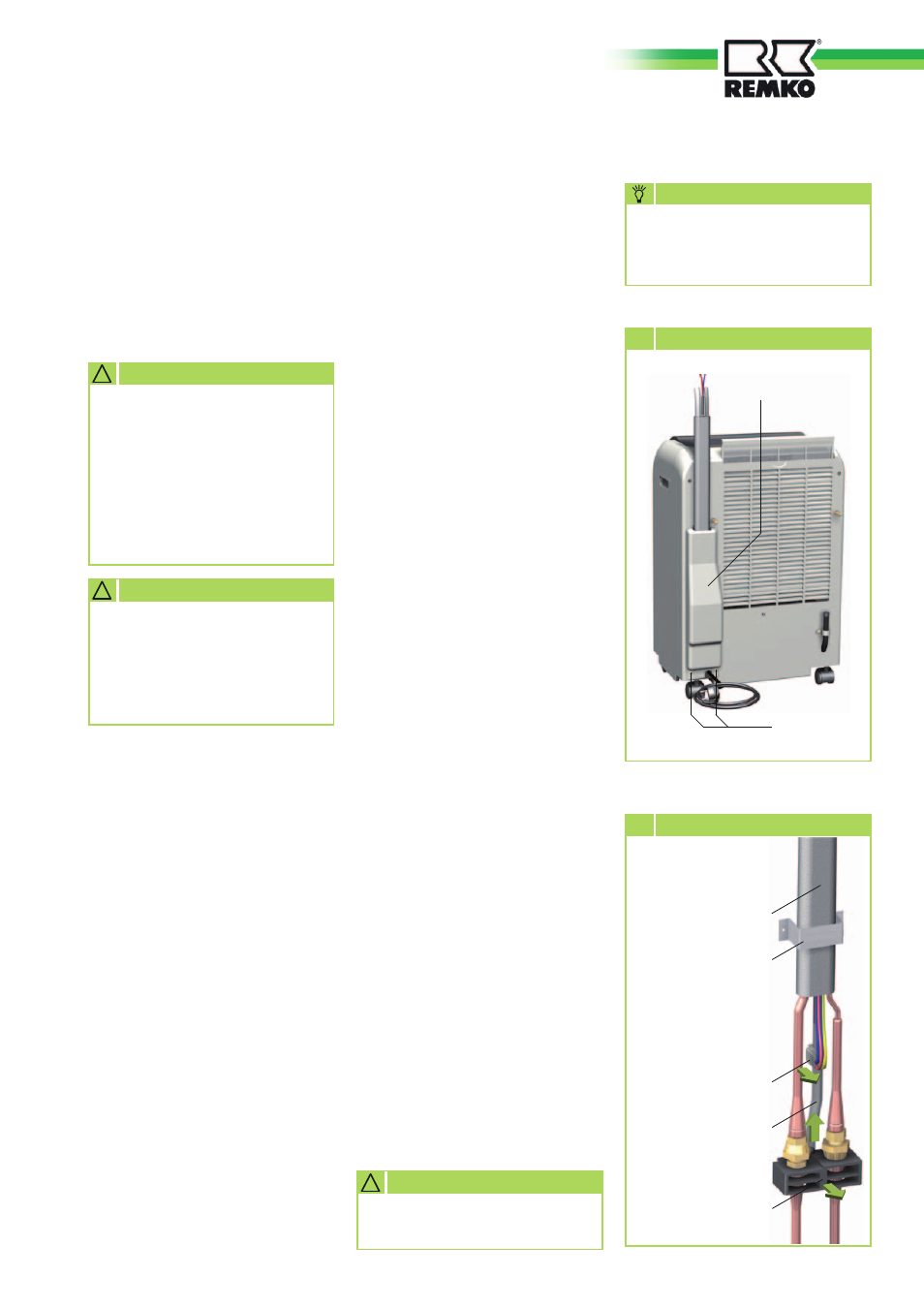

9 Démontage - Conduite de raccordement
Des liquides résiduels peu-
vent encore év. sortir du tuyau
d'écoulement de condensat.
REMARQUE
Cache
Vis
8 Vue arrière - Unité intérieure
Ne tournez jamais
partie inférieure fixe.
! ATTENTION
Instructions pour déconnecter la
conduite de raccordement :
■ Ne déconnectez les appareils
qu'immédiatement avant le
montage et ne laissez les ap-
pareils déconnectés qu'en cas
d'absolue nécessité.
■ Avant de raccorder les
conduites, assurez-vous qu'au-
cune saleté, humidité ou autre
corps étranger ne puisse en-
traver la fonction des raccords
rapides.
■ Montez absolument le collier de
fixation après que les conduites
sont raccordées.
■ La connexion et déconnexion
des conduites ne peut être
effectuée que par un personnel
spécialisé autorisé.
Lors de la connexion ou dé-
connexion de la conduite de
raccordement, l'équipement
de protection correspondant
doit être porté.
! ATTENTION
9
