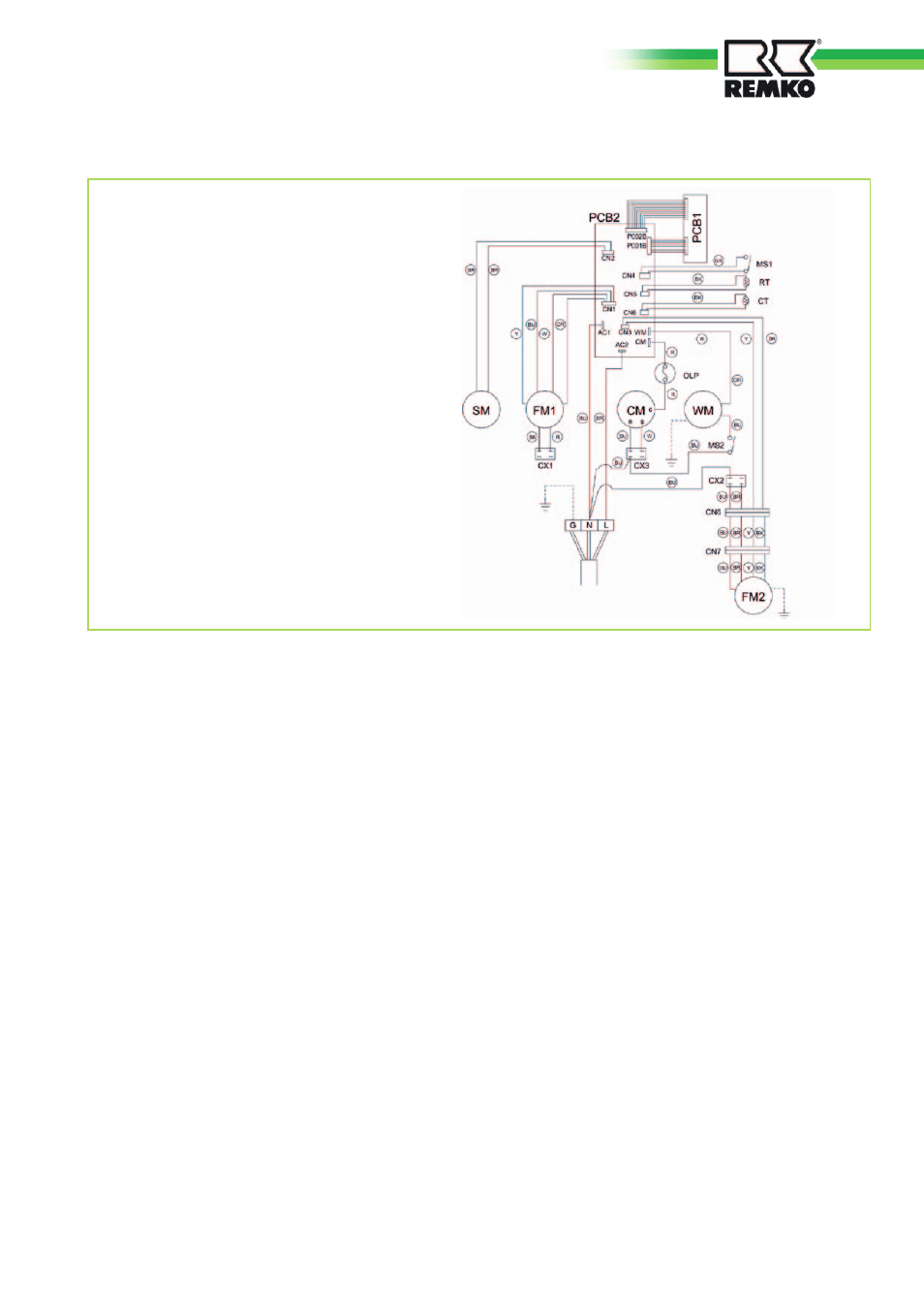

Schéma de raccordement électrique
Légende
PCB 1 = Platine de commande
PCB 2 = Platine principale
SM
= Moteur oscillant
FM 1 = Ventilateur d'évaporateur
FM 2 = Ventilateur du condenseur
WM = pompe à condensat
CM
= Compresseur
OLP = Protection contre la surchauffe du compresseur
CX 1 = Condensateur, ventilateur de l'évaporateur
CX 2 = Condenseur, ventilateur du condenseur
CX 3 = Condenseur, compresseur
RT
= Capteur de température ambiante
CT = Capteur de protection anti-gel
MS 1 = Microrupteur alarme (réservoir plein)
MS 2 = Microrupteur pompe de condensat
Identification des
couleurs
Y = jaune
W = blanc
R = rouge
BU = bleu
BR = marron
BK = noir
GR = gris
OR = orange
