Instructions de montage
L'appareil livré prêt à l'emploi est
équipé en série avec un câble de
liaison entre l'unité intérieure et
l'unité extérieure et est ainsi fonc-
tionnel. Les accessoires nécessaires
au montage de l'unité extérieure
sont compris dans la livraison.
Unité intérieure
L'unité intérieure est installée
à l'emplacement souhaité, avec le
côté de l'évacuation de l'air vers
la salle. Veillez lors de l'installation
à observer des espaces libres de
min. 20 cm autour de l'appareil.
Conduite de raccordement
La conduite de raccordement peut
être posée à travers une fenêtre
ou une porte entrouvertes vers
l'extérieur. La conduite de raccor-
dement est dissociable au niveau
de l'unité intérieure, et offre ainsi
en plus la possibilité d'être posée
à travers un trou percé dans le mur
(Ø min. 60 mm).
Observez les instructions suivantes
lors de la pose de la conduite de
raccordement :
■
La conduite de raccordement
ne peut être ni bloquée ni pliée.
■
Aucune traction ou autre force
mécanique ne doit être exercée
sur la conduite de raccorde-
ment.
■
L'isolation de la tuyauterie et la
gaine de protection ne doit pas
être endommagées.
Unité extérieure
L'unité extérieure transfère la
chaleur transportée hors de la
salle dans l'air extérieur. En outre,
l'unité extérieure peut être posée
au sol ou suspendue à un mur
extérieur.
Installation sur le sol
Pour installer l'unité extérieure
sur une terrasse ou un balcon, il
n'est pas nécessaire d'avoir recours
à des auxiliaires de montage.
L'unité extérieure doit être installée
horizontalement, et être proté-
gée des rayons directs du soleil.
Une distance de minimum de
20 cm avec le côté de l'entrée d'air
doit être observée.
L'air doit pouvoir être évacué libre-
ment (min. 50 cm de distance avec
les obstacles).
La conduite de raccordement passe
par une fente au niveau de la fe-
nêtre ou de la porte (image 2 et 3).
20 cm
20 cm

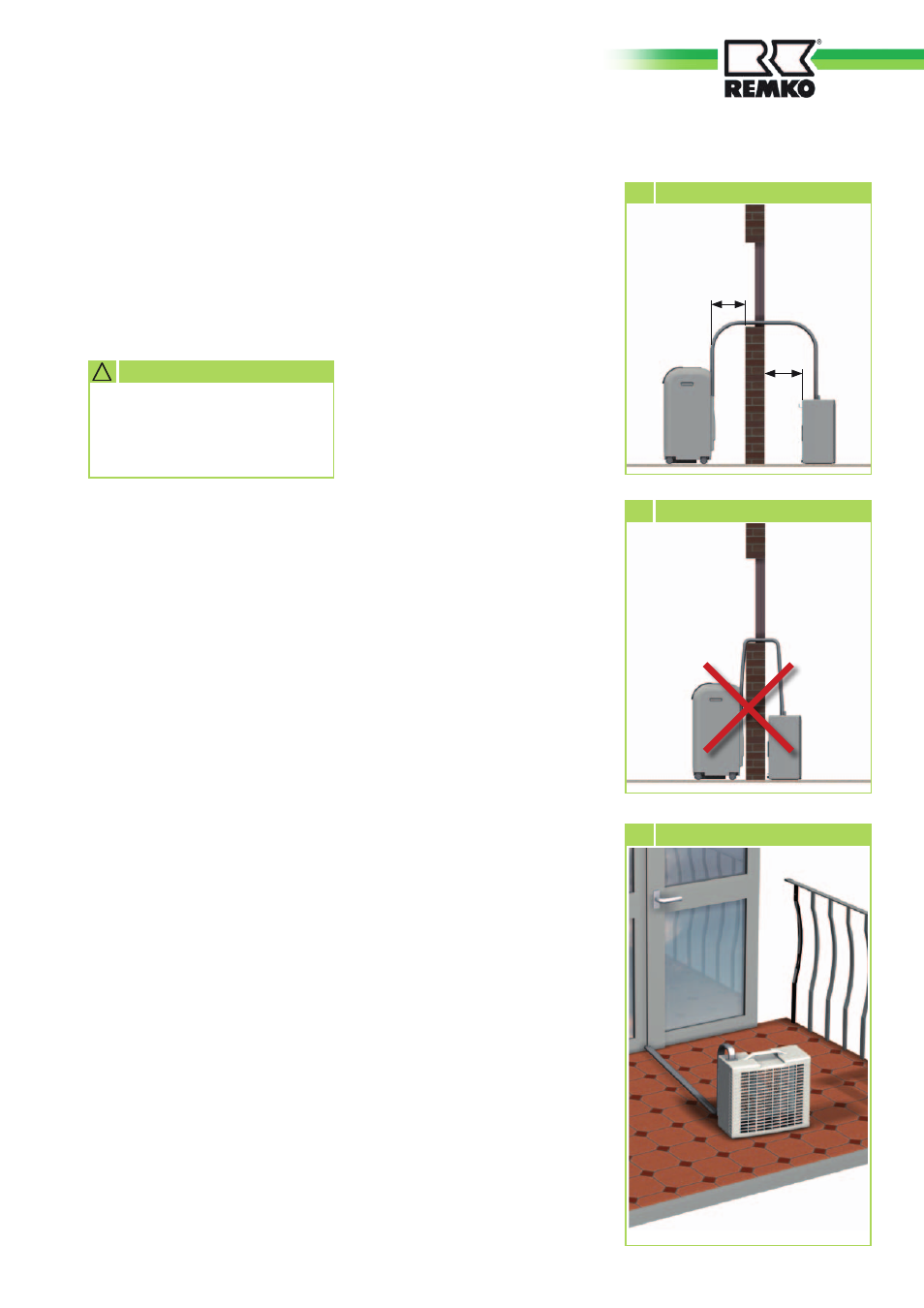

3 Exemple de montage d'unité extérieure
2a Distance minimale manquante
2 Distance minimale par rapport au mur
4. Sortez le tuyau d'évacuation
de condensat de son support
à l'arrière de l'unité intérieure et
enlevez l'embout.
5. Purgez le condensat en incli-
nant le tuyau vers l'écoulement
ou dans un réservoir.
Veillez à ce que le réservoir
externe ne déborde pas.
Ceci pourrait causer des dégâts
des eaux.
! ATTENTION
6. Mettez l'appareil en service
avec la touche "I / 0".
7. Réglez sur la température de
consigne la plus basse avec la
touche sélection de la tempéra-
ture.
8. Réglez avec la touche "MODE"
sur le niveau de ventilation LO
le plus bas.
7
