Enfin, la borne de mise à la terre doit être sécurisée au châssis du foyer et le thermistor
sur le foyer en utilisant la même vis à métal que celle déjà installée sur l'interrupteur
thermique (voir Figure 8).

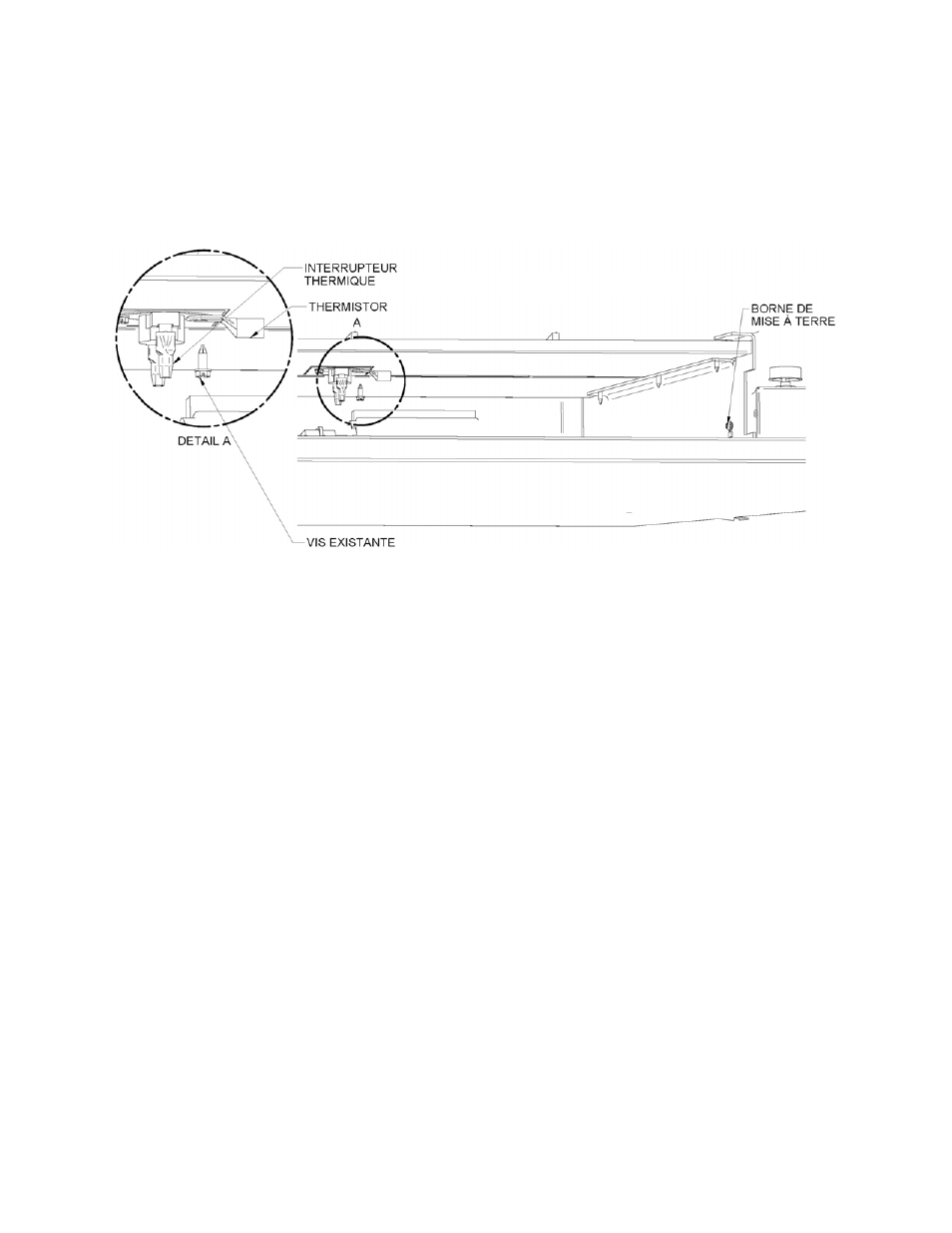

Figure 8
6
Branchez un fil blanc à la borne ACCOM de la carte électronique. Branchez un fil noir à
la borne ACHOT de la carte électronique. Branchez un fil vert ou dénudé à partir de la
borne FRAME de la carte électronique jusqu’au châssis du foyer. Faites courir un fil
18/3 (18 AWG) de la carte électronique au terminal du ventilateur de distribution d’air
chaud. Branchez le fil blanc sur FANCOM dans la carte électronique et sur N à la borne
du ventilateur de distribution d’air chaud. Branchez le fil noir sur FANHOT dans la carte
électronique et sur L à la borne du ventilateur de distribution d’air chaud. Branchez le fil
vert ou dénudé sur FANFR dans la carte électronique et sur MISE À LA TERRE de la
borne du ventilateur de distribution d’air chaud (voir Figure 5).
Dans le cas où l’option d’un thermostat (AC05558) serait utilisée, branchez simplement
les 2 fils arrivant du thermostat à TSTAT sur la carte électronique (voir Figure 5).
Même s’il n'est pas fourni, il est fortement recommandé d'installer un interrupteur sur le
fil noir pour permettre d'éteindre le ventilateur de distribution d’air chaud manuellement
avant d'ouvrir les portes du foyer. Si le ventilateur était en marche, la fumée pourrait
sortir hors du foyer au lieu de par la cheminée et des étincelles pourraient être
aspirées dans le tuyau isolé flexible de l'ensemble de distribution d'air forcé.
Notez que cet interrupteur ne mettra pas en marche le ventilateur de distribution d’air
chaud à moins que le foyer ne soit assez chaud (voir Figure 6).
