INSTALLATION ET BRANCHEMENT DE LA CARTE
ÉLECTRONIQUE
Selon les options de votre foyer, choisissez les instructions d'installation appropriées:
A) Foyer munis d'un bornier de câblage
B) Foyer qui n’est pas munis d'un bornier de câblage
*Note: Gardez à l'esprit que lorsqu’installé à un foyer décoratif le ventilateur de
distribution d'air chaud prendra plus de temps pour atteindre une efficacité
optimale, contrairement à un foyer avec une efficacité plus élevée. Il se peut
donc que le ventilateur d’un foyer décoratif se mette en marche et en arrêt plus
fréquemment.
A) Foyer munis d'un bornier de câblage
1

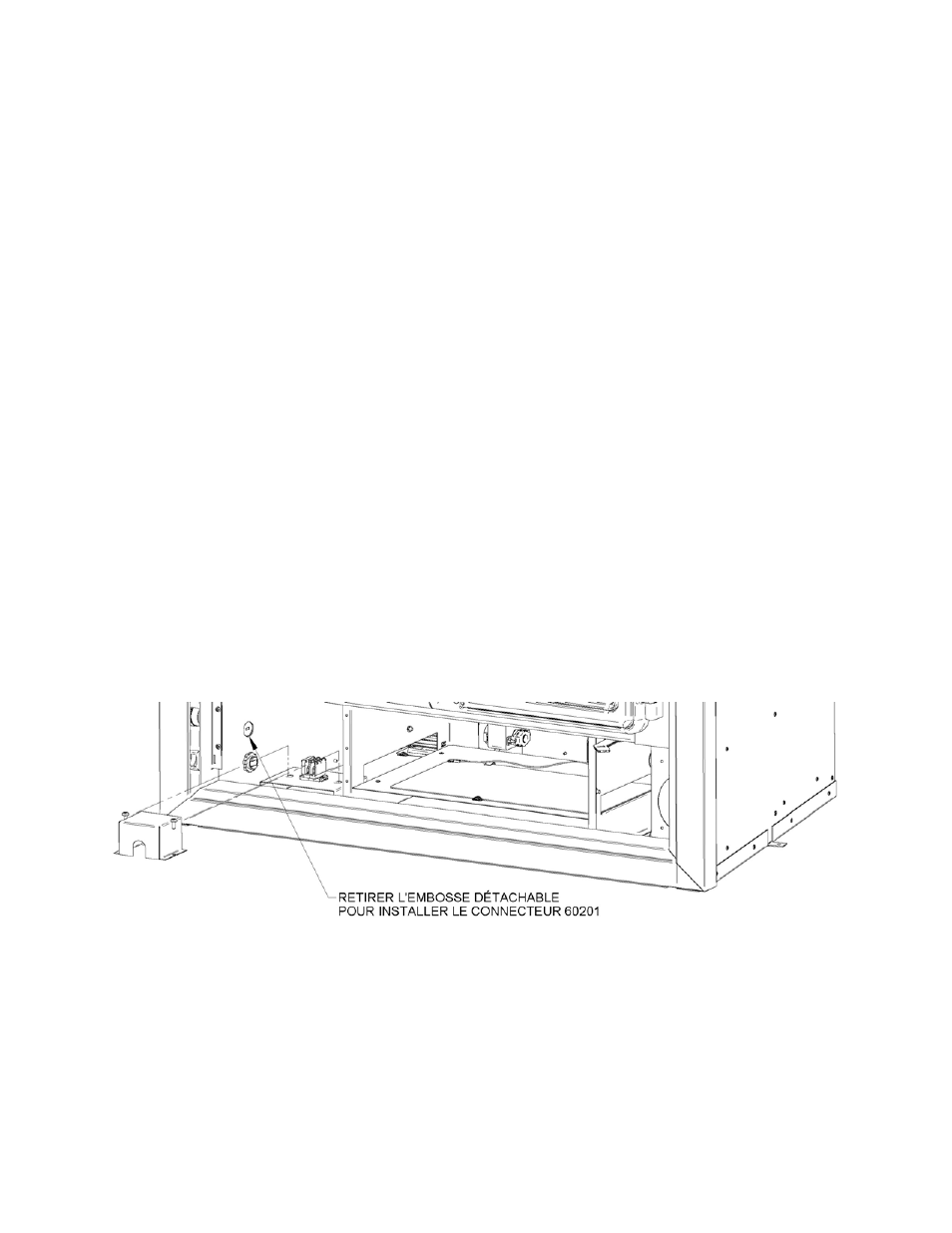

Avant d’installer la carte électronique assemblée, ouvrez le louvre du bas de votre foyer
et retirez l’embosse détachable sur le côté gauche de la chemise du foyer. Installez le
connecteur de câble 60201et passez-y le fil provenant du ventilateur comme le montre
la Figure 1.
Figure 1
