12
4

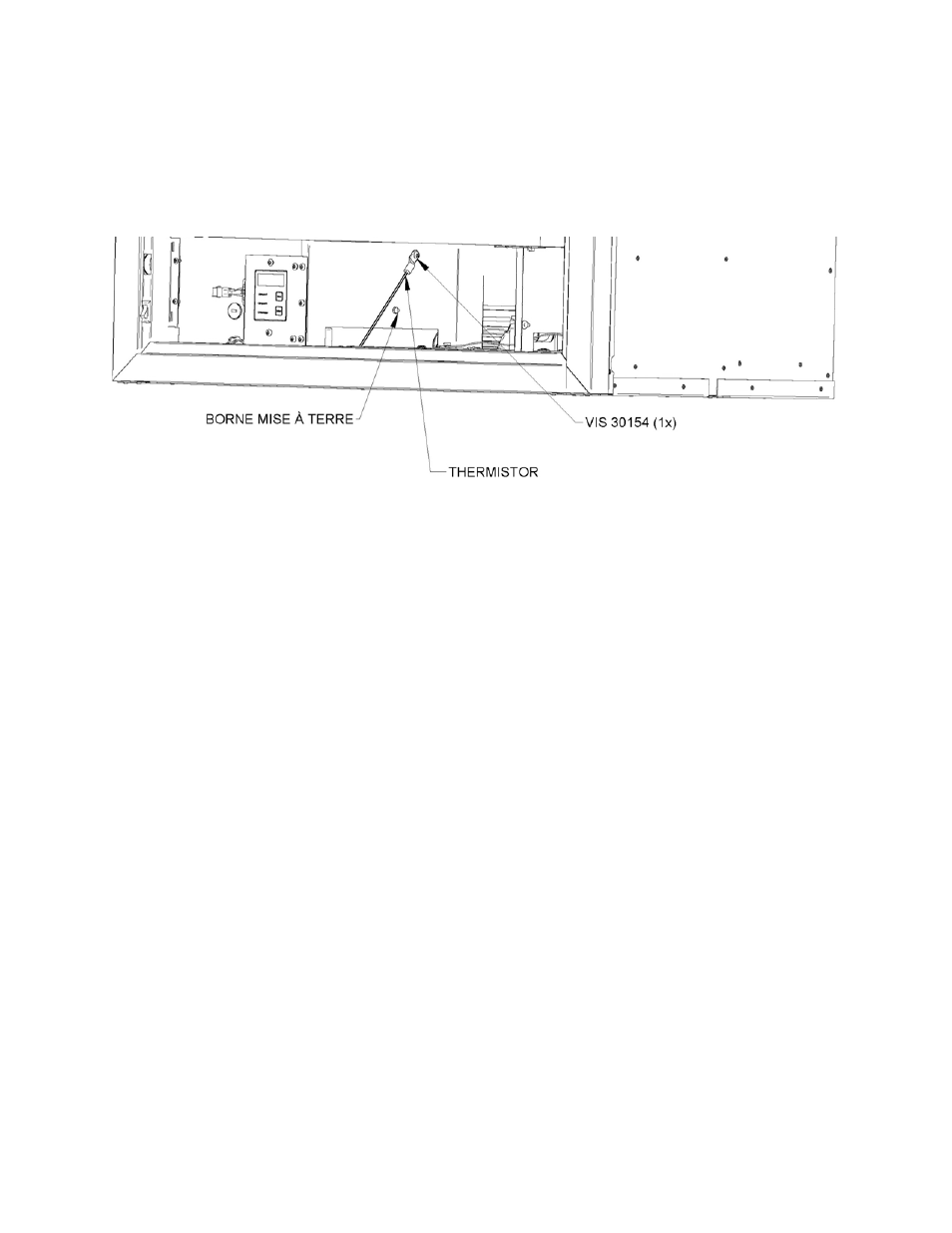

Finalement, la borne de mise à la terre et de thermistor doivent être fixés au châssis du
foyer (voir Figure 4).
Figure 4
5
Identifiez le commun (fil blanc) sur le terminal du foyer et faites courir un fil blanc entre
celui-ci et le terminal ACCOM de la carte électronique; branchez un fil noir de l'autre
borne à la borne ACHOT de la carte électronique. Branchez un fil vert ou dénudé à
partir du terminal FRAME de la carte électronique jusqu’au châssis du foyer. Faites
courir un fil 18/3 (18 AWG) de la carte électronique à la prise du ventilateur de
distribution d’air chaud. Branchez le fil blanc sur FANCOM dans la carte électronique et
sur N à la borne du ventilateur de distribution d’air chaud. Branchez le fil noir sur
FANHOT dans la carte électronique et sur L sur le terminal du ventilateur de distribution
d’air chaud. Branchez le fil vert ou dénudé sur FANFR dans la carte électronique et sur
MISE À LA TERRE de la borne du ventilateur de distribution d’air chaud (voir Figure 5).
Dans la cas où l’option d’un thermostat (AC05558) serait utilisée, branchez simplement
les 2 fils arrivant du thermostat à TSTAT sur la carte électronique (voir Figure 5).
Même s’il n'est pas fourni, il est fortement recommandé d'installer un interrupteur sur le
fil noir pour permettre d'éteindre le ventilateur de distribution d’air chaud manuellement
avant d'ouvrir les portes du foyer. Si le ventilateur était en marche, la fumée pourrait
sortir hors du foyer au lieu de par la cheminée et des étincelles pourraient être
aspirés dans le tuyau isolé flexible de l'ensemble d'air forcée. Notez que cet
interrupteur ne mettra pas en marche le ventilateur de distribution de chaleur à moins
que le foyer ne soit assez chaud (voir Figure 6).
