19
C. Assemblez la rallonge et la plaque avant de façon à ce que les parties recourbées de la
garniture s'insèrent dans la rallonge.
ASSEMBLAGE DE LA PLAQUE AVANT DU POÊLE ENCASTRABLE 2400
Contenu : 8 - boulons de carrosserie de 6.25 mm x 25 mm (1/4" x 1")
8 - rondelles plates de 6.25 mm (1/4")
8 - écrous à six pans de 6.25 mm (1/4")
D. Faites ensuite en sorte que les trous s'alignent en poussant les côtés et insérez tous les
boulons (tête lisse vers l'intérieur) sans trop les serrer. Assemblez les bords de la partie
supérieure et de la partie latérale de la plaque avant, serrez les deux boulons qui les
unissent avant de serrer les boulons sur le côté. Faites de même de l'autre côté de la
plaque (voir la Figure 2.9b).

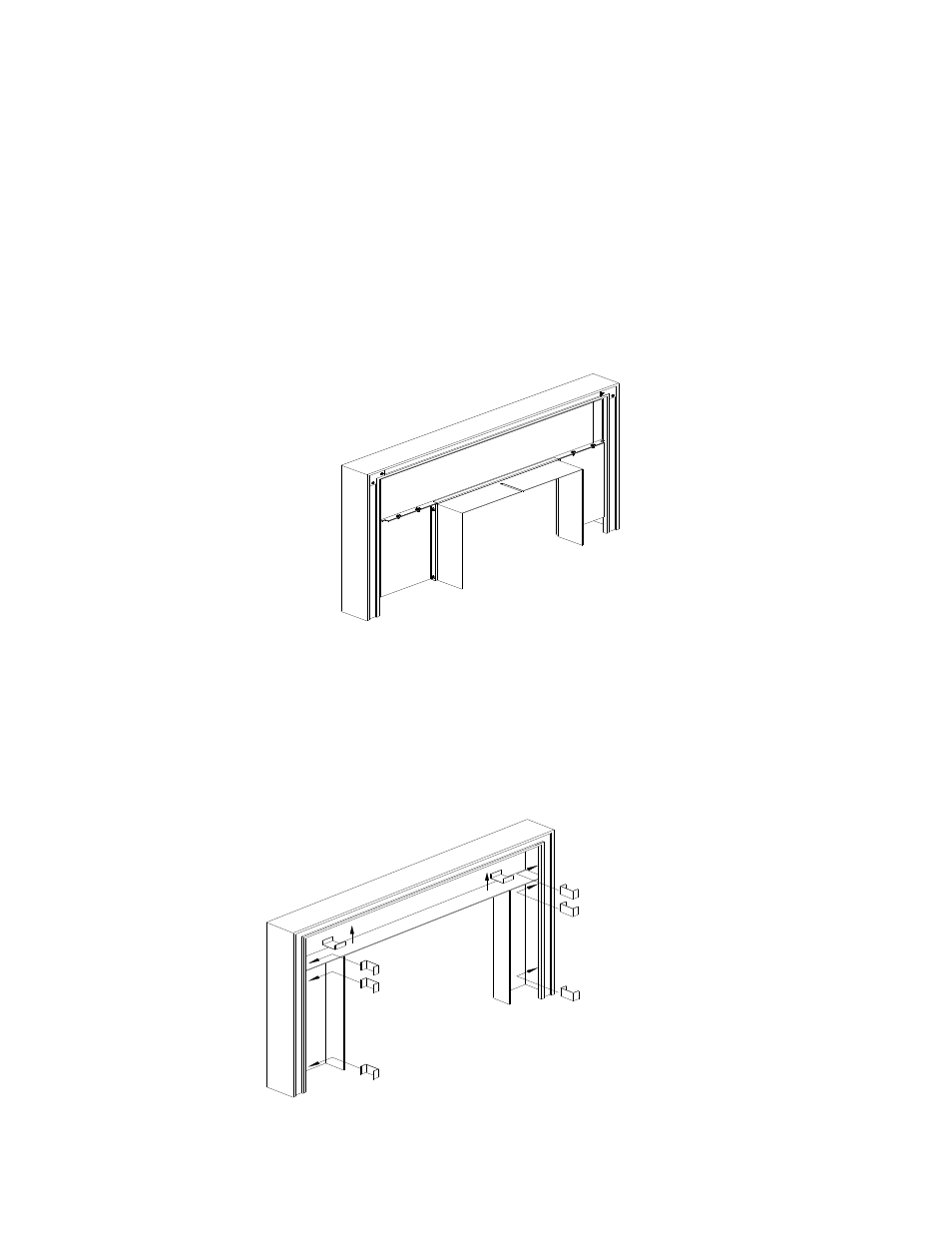

Figure 2.9b
Installation des montants sur la plaque avant : Assemblez les coins à onglet de la garniture à
l'aide des goussets en coin. Faites glisser la garniture ainsi assemblée par-dessus le rebord
de la plaque avant. Voir les Figures 2.9c et 2.9d.
Fixez les montants latéraux gauche et droit à la partie supérieure à l'aide des goussets de coin
fournis. Faites glisser les montants par-dessus la garniture de façade et installez les huit
fixations d’encadrement (voir la Figure 2.9c).
Figure 2.9c
