Osburn OB02401 - Manuel (Page 10)

10

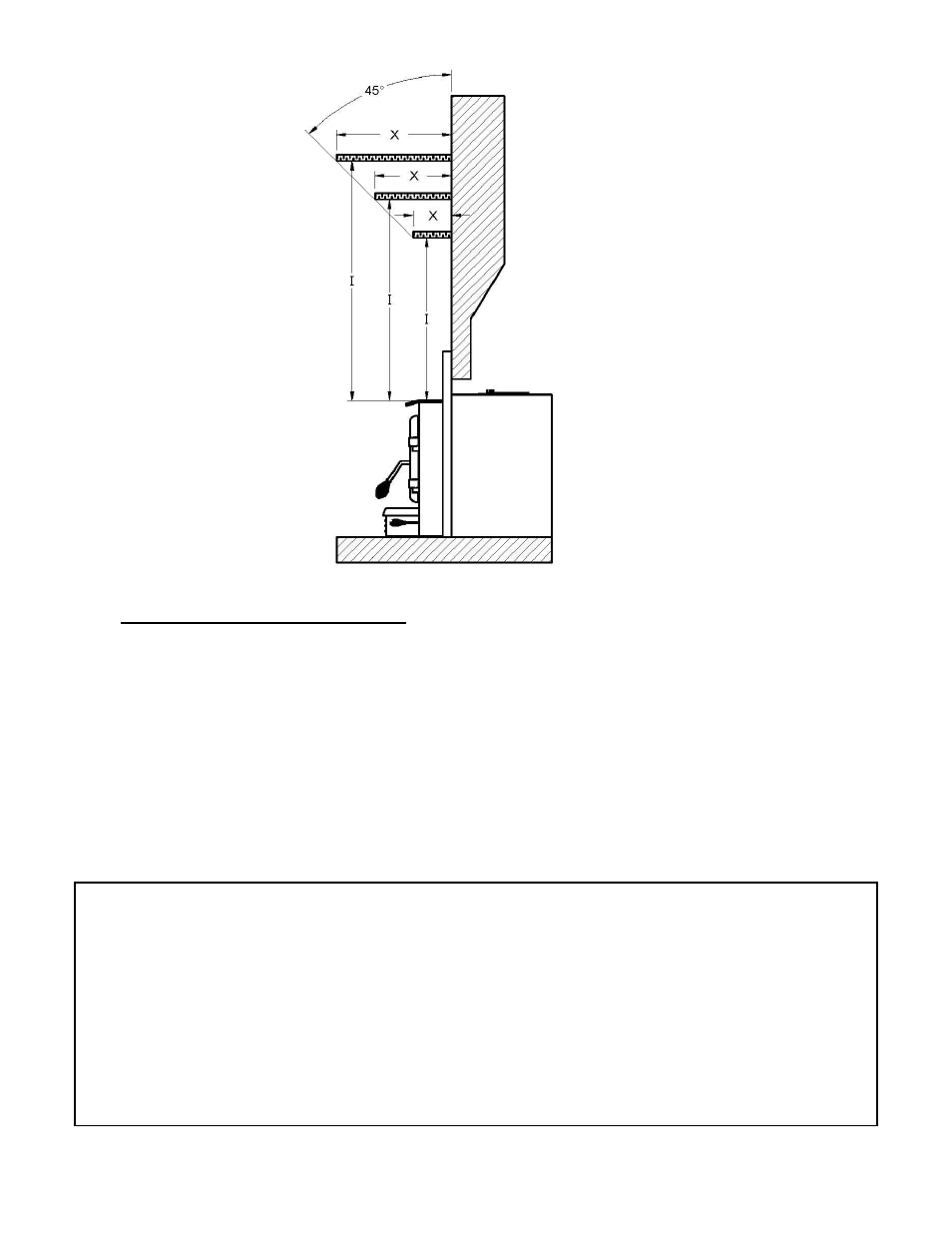

Figure 2.5
2.6 Positionnement de l’encastrable
En plus de s’assurer de la conformité de l’extension de l’âtre de maçonnerie (voir Section 2.3,
Conformité du foyer de maçonnerie), il est nécessaire d’avoir une protection de plancher fait
de matériaux non combustibles respectant les mesures indiquées dans le tableau
PROTECTION DE PLANCHER (voir Section 2.7). Pour déterminer la nécessité d’ajouter une
protection de plancher (D) au-delà de l’extension de l’âtre, vous devez faire le calcul suivant à
partir des données du tableau Données pour calcul de la protection de plancher de cette
section : D = B - (A - C). Si la valeur (D) est négative ou égale à zéro, vous n’avez pas à
rajouter de protection de plancher au-devant de l’appareil, car l’extension de l’âtre est
suffisamment longue. Si la valeur (D) est positive, vous devrez mettre une protection de
plancher en avant de l’extension de l’âtre d’au moins l’équivalent du résultat (D).
Voici un exemple de calcul pour déterminer la nécessité d’ajouter une protection de plancher
en matériaux non combustible. Pour quelqu’un demeurant aux É-U, dont l’ouverture de l’âtre
est inférieure à 6 pi
2
et dont l’encastrable ferait sailli dans la pièce (C) de 3" (76 mm) le calcul
serait le suivant :
Valeur D = B - (A - C)
Valeur D = 16" - (16" – 3")
Valeur D = 16" - 13"
Valeur D = 3"
Cette personne devrait donc installer une protection de plancher non combustible d’au moins
3" (76 mm) en avant de l’extension de l’âtre de maçonnerie.
