Osburn OB02401 - Manuel (Page 16)

16
2.8 Installation du raccord
Un connecteur pour gaine de maçonnerie pourra donner un rendement acceptable (Figure
2.8a), mais nous recommandons d’utiliser une doublure de cheminée (gaine rigide ou flexible)
en vue d’obtenir le meilleur rendement possible (Figure 2.8b). Pour garantir une tire optimale,
il est aussi fortement recommandé d’ajouter une gaine rigide d'une longueur minimale de 18”
entre le solin et le chapeau de cheminée. Il faut aussi installer des raccords coulissants pour
doublures continues. Utilisez des doublures de cheminée homologuées – UL1777, CAN/ULC-
S635.

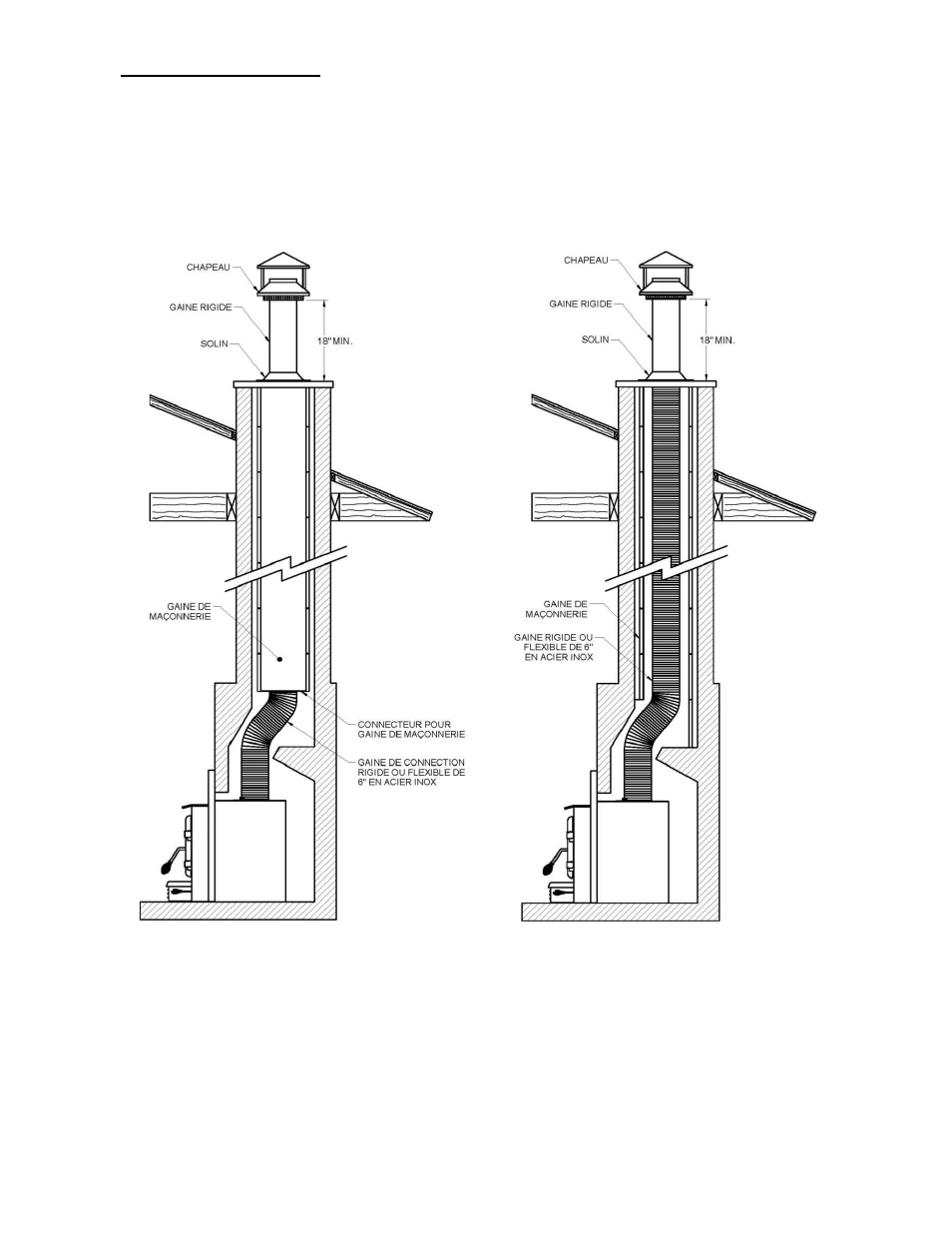

Figure 2.8a Figure 2.8b
À L’INSTALLATEUR: Lorsque vous mettez l’appareil en position dans l’ouverture du foyer,
avant d’installer le conduit de fumée, positionnez-le dans l’ouverture jusqu’à ce que le rebord
supérieur de l’enveloppe extérieure affleure le parement du foyer.
Si vous avez à utiliser des tire-fond et des ancres pour maintenir le poêle encastrable en
place, il convient de marquer l'emplacement des trous lorsque l’encastrable est en place.
Ensuite, enlevez-le et installez les ancres.
