Guide de démarrage rapide LAND-PAK
96-310039-3001, Rév. B 7 de 7
74. Dans les listes déroulantes, sélectionner :
a. Marque : NavCom
b. Modèle : SF-3040
c. Port : Bluetooth
75. Cliquer sur Bluetooth Search (Recherche Bluetooth). L’affichage
sera mis à jour avec le SF-3040 et le numéro de série de la
machine, c’est-à-dire : SF304020024.
76. Sélectionner le périphérique souhaité et cliquer sur OK.
77. Cliquer sur Connect (Connecter).
Configuration du modem radio
interne
Cette section fournit les étapes pour configurer initialement le modem
radio interne SF-3040 1W.

Le seul moment où vous sélectionnez GPS
Reference (Référence GPS) est lorsque vous
configurez une station de base avec l’amplificateur
radio 1 W interne ou UHF externe.
78. Cliquer sur Connect (Connecter) pour se connecter au
récepteur SF-3040.
79. Dans la boîte de dialogue Link Configure (Configuration de
liaison) (se reporter à Figure 8), sélectionner Internal UHF Radio
(Radio UHF interne) en tant que périphérique de liaison. Le port
GPS est Internal (Interne), pour la radio 1W uniquement.
80. Sélectionner un Data Format (Format de données) dans la liste
déroulante.
81. Cliquer sur Setup (Configuration).
82. Dans la boîte de dialogue Radio Setup (Configuration de radio)
(se reporter à Figure 9), sélectionner Network ID (ID de réseau),
saisir une fréquence dans la zone de texte Frequency
(Fréquence) (les fréquences de station de base et de récepteur
mobile et les ID de réseau doivent correspondre), et sélectionner
Transmit Power (Puissance de transmission). Sur le récepteur
mobile, régler la puissance de transmission à 100 mW sauf si la
station de base exige la position du récepteur mobile pour des
corrections de réseau (c’est-à-dire un message GGA périodique).
Dans ce scénario, régler le récepteur mobile pour correspondre à
la puissance de la station de base.
83. Cliquer sur OK.

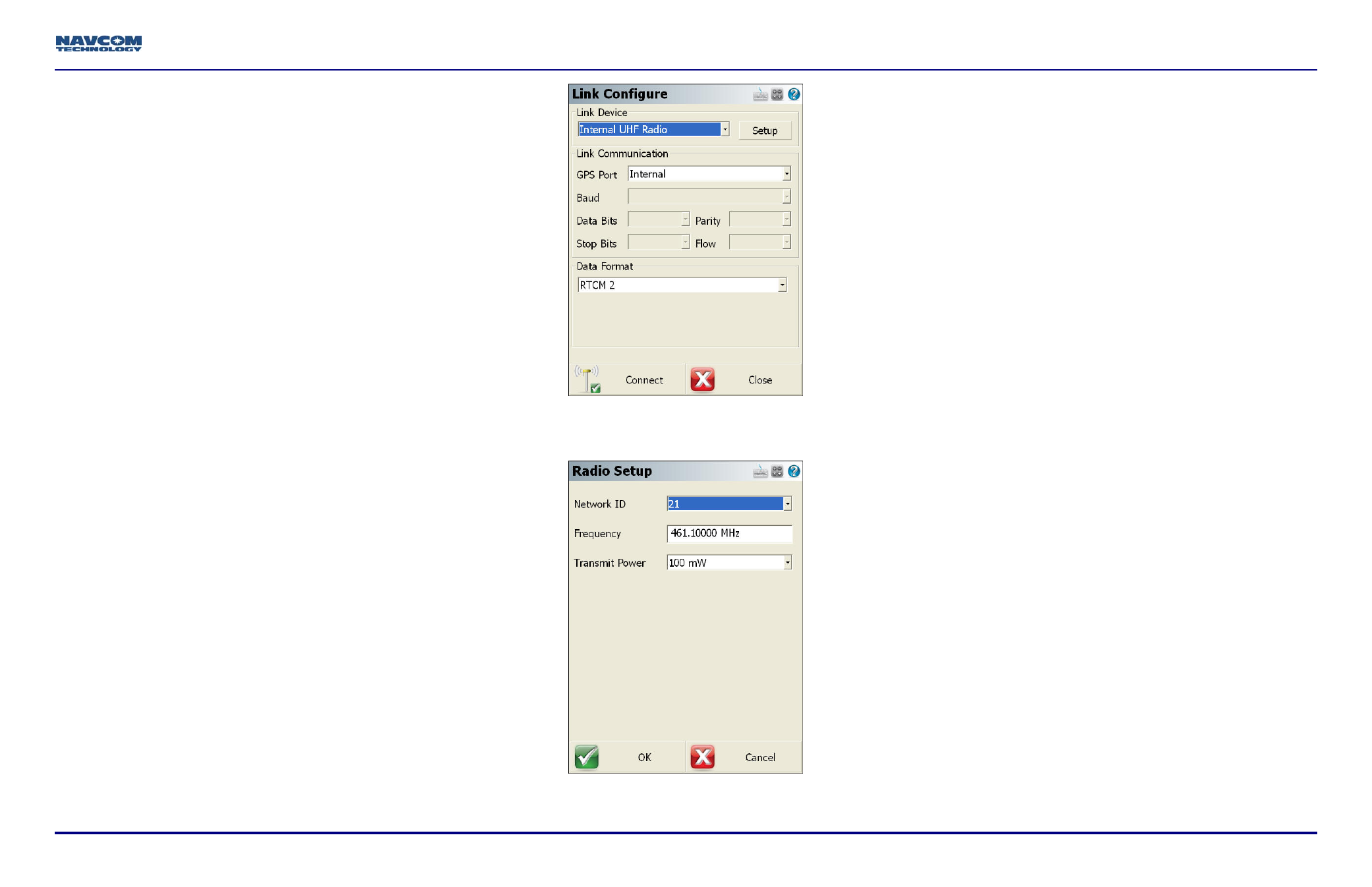

Figure 8 : Configuration de liaison
84. Dans la boîte de dialogue Link Configure (Configuration de
liaison) (se reporter à Figure 8), cliquer sur Connect (Connecter).
Figure 9 : Configuration de radio
Configuration du NTRIP
Se reporter aux documents suivants (se trouvant sur la clé USB) pour
des informations complètes sur la configuration du NTRIP :
 NavCom WM6 Local Internet Guide.pdf
 NavCom GPS GSM Profile and Bluetooth Guide.pdf
Configuration de levé de station de
base et de récepteur mobile
Se reporter au document Navcom FieldGenius.pdf (se trouvant sur la
clé USB) pour des informations complètes sur la configuration de la
station de base et du récepteur mobile :
 Position de référence de station de base
 ID de référence de station de base
 Formats de message de sortie et minutage
 Mode récepteur mobile
 ID de station de base autorisés
 Arpentage et points de repérage
 Travail en ligne
 Travail de terrain au travail fini.
