NavCom LAND-PAK Quick Start Rev.B - Manuel

Guide de démarrage rapide LAND-PAK
96-310039-3001, Rév. B 1 de 7
Suivre ce guide pour définir la configuration standard de la station de
base et du récepteur mobile LAND-PAK, ainsi que du modem radio
interne.
En un minimum de temps, LAND-PAK™ peut être configuré et
fonctionner pour collecter des positions avec RTK/UltraRTK™.
En ouvrant, assemblant et utilisant de ce produit, vous acceptez
les termes du contrat de licence figurant dans le Guide de
l’utilisateur du produit LAND-PAK.
Important : cet appareil ne peut pas suivre les satellites si le fichier
d’option n’est pas chargé dans le récepteur. Se reporter aux
instructions figurant dans le présent guide.
Se reporter au Guide de l’utilisateur LAND-PAK fourni pour faire
l’inventaire, charger les batteries, et installer le matériel.
Se reporter aux guides fournis pour des instructions complètes et des
performances optimales :

NavCom LAND-PAK User Guide

NavCom SF-3040 GNSS Receiver Product User Guide

MicroSurvey Nautiz X7 User Guide

MicroSurvey FieldGenius User Guide

SATELLINE-3ASd Radio Modems User Guide

StarPoint User Guide
 Support client NavCom :
Téléphone : +1 (310) 381-2000
Web : http://www.navcomtech.com/Contact/ContactSupport.cfm

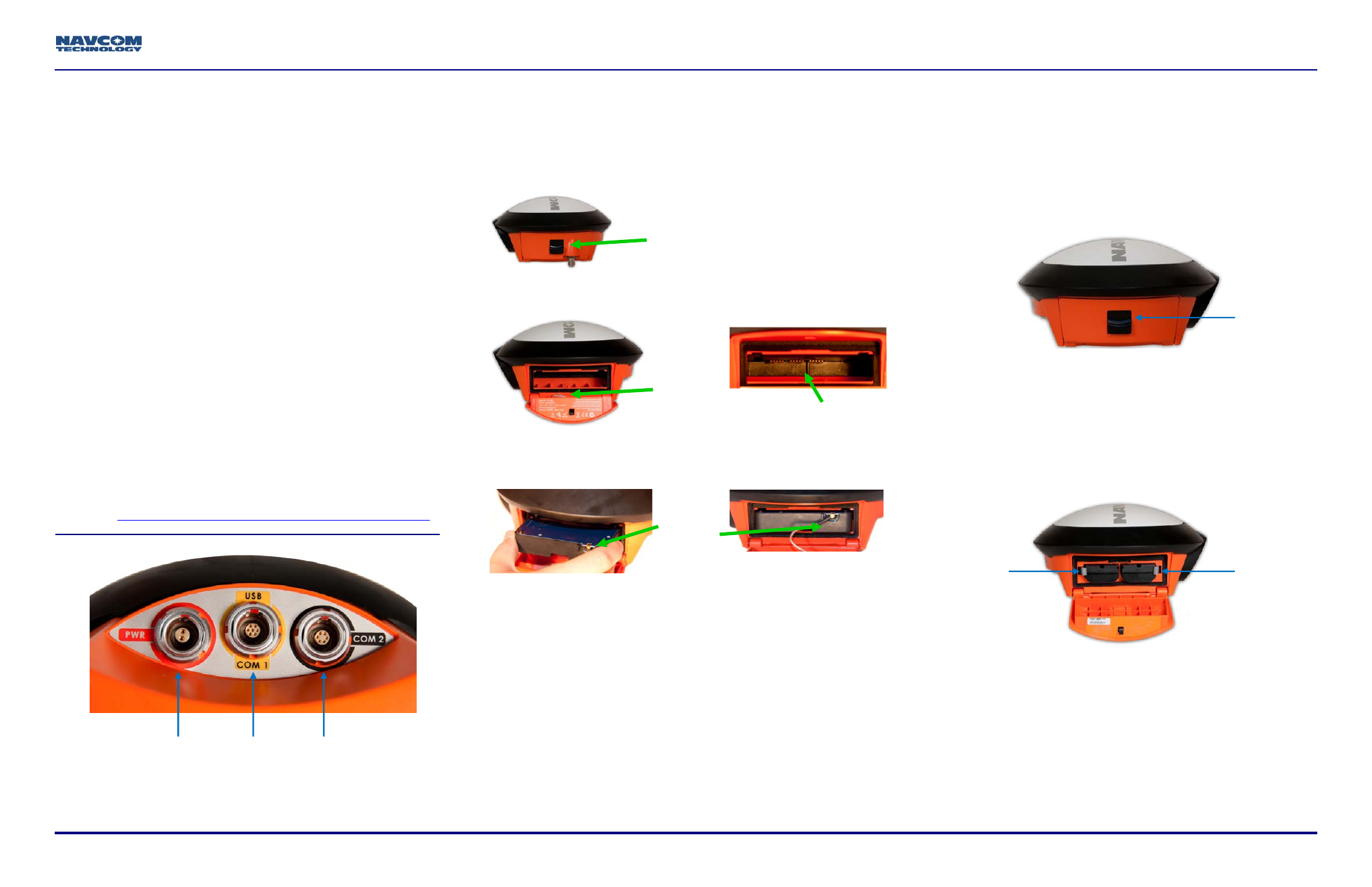

Installation de la radio UHF
Suivre ces étapes pour installer la radio :
1. Mettre le SF-3040 hors tension.
2. Faire glisser le bouton de déverrouillage vers le bas sur le
compartiment de la radio.
3. Insérer l’extrémité à plusieurs broches de la radio dans le
compartiment, côté contact vers le haut, jusqu’à ce qu’un clic se
fasse entendre.
4. Aligner soigneusement la broche centrale du connecteur MCX du
câble coaxial avec le module radio. Appuyer bien droit et bien fort
sur le connecteur, sans endommager
la broche centrale.
5. Acheminer le câble de façon à éviter tout pincement.
6. Fermer la porte jusqu’à ce qu’elle s’enclenche.
7. Brancher l’antenne radio sur le connecteur TNC.
Se reporter au SF-3040 Product User Guide pour plus de détails.
Installation de la batterie du
SF-3040
Charger les batteries conformément aux étapes décrites dans le SF-
3040 Product User Guide.
Les compartiments de batterie sont situés sur le côté du
récepteur SF-3040. Deux clips de verrouillage sur le bord extérieur de
chaque compartiment de batterie permettent de maintenir les batteries
en place.
Suivre ces étapes pour installer les batteries :
8. Ouvrir le compartiment de la batterie (situé sur le côté gauche du
SF-3040, face avant du récepteur vers vous) en appuyant sur le
bouton noir.
9. Aligner la batterie avec le compartiment.
10. En maintenant le clip de verrouillage sur le côté, insérer une
batterie dans chaque compartiment, extrémité avec contact
métallique en premier.
11. Repousser les clips de verrouillage en place.
Répéter les étapes 8 à 11 avec la deuxième batterie.

Se reporter au SF-3040 GNSS Receiver Product User
Guide pour des détails complets sur le chargement,
l’installation, l’utilisation, la sécurité et l’élimination des
batteries.
Les batteries du récepteur GNSS SF-3040 sont verrouillées pour éviter
une mauvaise installation. Il y a deux clips de verrouillage de chaque
côté du compartiment de batterie.

Veiller à ce que les deux clips de verrouillage soient
verrouillés en place. Si les deux clips de verrouillage ne
sont pas verrouillés en place, les batteries peuvent se
dégager.
ALIMENTATION COM2 USB — COM1
Câble
d’antenne
MCX
Connecteurs d’interface
Connecteur
d’antenne
MCX
Bouton de déverrouillage du
compartiment radio SF-3040
Clip de
verrouillage Clip de
verrouillage
Bouton de
déverrouillage
