23

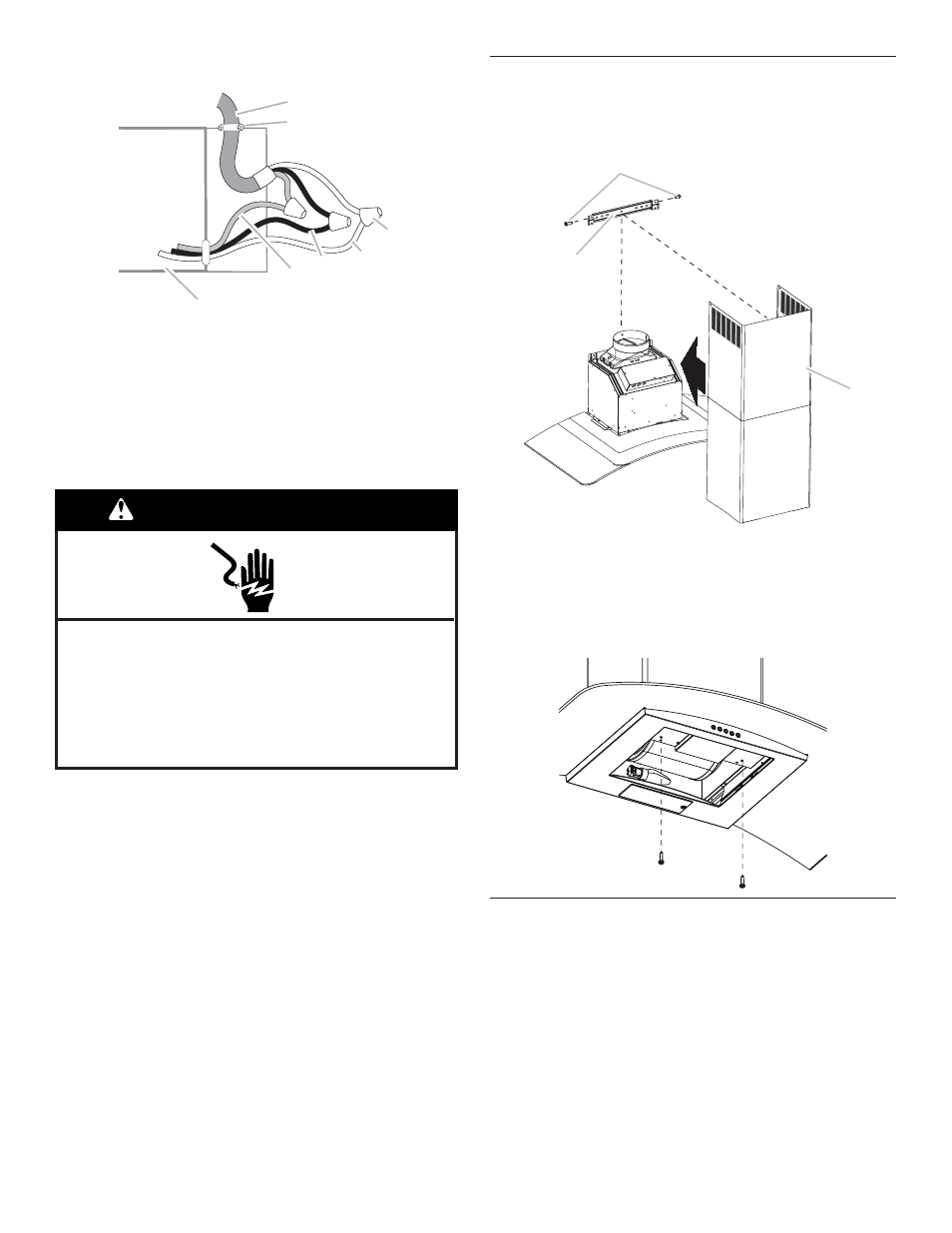

4. Acheminer le cordon d’alimentation du domicile à travers
le serre-câble, dans le boîtier de connexion.
5. Connecter ensemble les conducteurs noirs (E)
à l’aide de connecteurs de fils (homologation UL).
6. Connecter ensemble les conducteurs blancs (D)
à l’aide de connecteurs de fils (homologation UL).
7. À l’aide des connecteurs de fils (homologation UL),
connecter le conducteur de liaison à la terre (vert ou nu)
du câble d’alimentation du domicile au conducteur vert-
jaune de liaison à la terre (F) dans le boîtier de connexion.
8. Serrer la vis du serre-câble.
9. Installer le couvercle du boîtier de connexion.
10. Vérifier que chaque ampoule est bien insérée dans sa douille.
11. Reconnecter la source de courant électrique.
Installation des cache-conduits
1. En cas d’utilisation des sections supérieure et inférieure du
cache-conduit, pousser la section inférieure vers le bas, sur
la hotte et soulever la section supérieure vers le plafond puis
installer l'ensemble avec 2 vis de 4,2 x 8 mm.
REMARQUE : Pour les installations avec décharge à
l'extérieur, le cache-conduit supérieur peut être inversé
pour dissimuler les fentes.
2. Fixer le bas du conduit avec 2 vis de 4,2 x 8 mm.
Achever l’installation
1. Pour les installations sans décharge à l’extérieur (recyclage)
uniquement, installer les filtres à charbon sur le filtre à
graisse métallique. Voir la section “Entretien de la hotte”.
2. Installer les filtres métalliques. Voir la section “Entretien
de la hotte”.
3. Contrôler le fonctionnement de la hotte et de la lampe
du ventilateur. Voir la section “Utilisation de la hotte”.
REMARQUE : Pour pouvoir tirer le plus grand parti de
la nouvelle hotte de cuisinière, lire la section “Utilisation
de la hotte”.
A
B
C
D
E
F
G
A. Câble d’alimentation
électrique du domicile
B. Serre-câble (homologation
UL ou CSA)
C. Connecteurs de fils
(homologation UL)
D. Conducteurs blancs
E. Conducteurs noirs
F. Conducteurs verts (ou nus) ou
vert-jaune de liaison à la terre
G. Boîtier de connexion
AVERTISSEMENT
Risque de choc électrique
Relier le ventilateur à la terre.
Brancher le fil relié à la terre au fil vert et jaune relié à
la terre dans la boîte de la borne.
Le non-respect de ces instructions peut causer un
décès ou un choc électrique.
C
A
B
A. Bride
B. Vis de 4,2 x 8 mm
C. Cache-conduit
