21
5. Pour bois, percer des avant-trous de 3 /
16
" (4,8 mm)
à tous les emplacements de pose des vis dans du bois.
Pour les chevilles d’ancrage, percer des trous de
7 /
16
"
(10 mm) à tous les emplacements des chevilles d’ancrage.

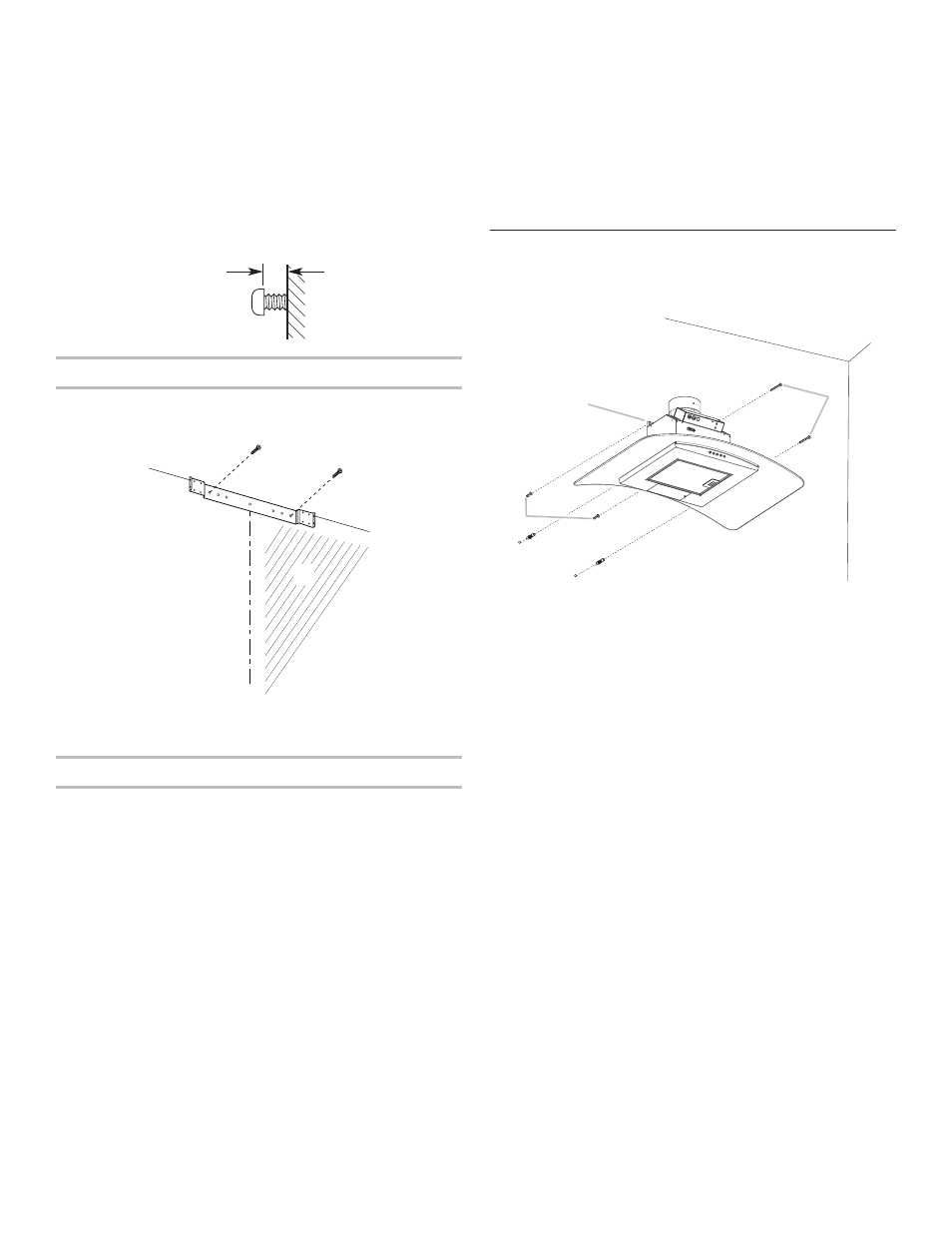

6. Pour bois, installer les 2 vis de montage de 5 x 45 mm.
Laisser un espace de 1 /
4
" (6,4 mm) entre le mur et l’arrière
de la tête de vis pour faire glisser la hotte et la mettre
en place.
Pour les chevilles d’ancrage, installer les chevilles
d’ancrage de 10 x 60 mm et installer les vis de montage
de 5,4 x 75 mm dans les chevilles d’ancrage. Serrer
les vis jusqu'à ce que les chevilles d'ancrage mural soient
solidement fixées. Desserrer les vis de 1 /
4
" (6,4 mm).
Installation de la bride de cache-conduit
7. Fixer la bride du cache-conduit au mur en affleurement
avec le plafond à l’aide de 2 vis de 5 x 45 mm. Utiliser
des chevilles d'ancrage facultative si nécessaire.
Achever la préparation
1. Déterminer et effectuer tous les découpages nécessaires
dans le mur pour le passage du circuit d’évacuation.
Installer le circuit d’évacuation avant la hotte. Voir
la section “Exigences concernant l’évacuation”.
2. Déterminer la hauteur appropriée pour le cordon
d’alimentation du domicile et percer un trou de
1 1 /
4
" (3,2 cm) à cet endroit.
3. Acheminer le câble d’alimentation du domicile selon
les prescriptions du Code national de l’électricité, des
normes CSA et des codes et règlements locaux. Il faut
que la longueur du conduit de 1 /
2
" et des conducteurs
soit suffisante depuis le tableau de distribution (avec
fusibles ou disjoncteurs) pour réaliser le raccordement
dans le boîtier de connexion de la hotte.
REMARQUE : Ne pas mettre le système sous tension
avant d’avoir complètement terminé l’installation.
4. Utiliser un calfeutrant pour assurer l’étanchéité au niveau
de chaque ouverture.
Installation de la hotte
1. À deux personnes au moins, suspendre la hotte
aux 2 crochets de montage, à travers les encoches
de montage à l’arrière de la hotte.
2. Ôter le filtre à graisse. Voir la section “Entretien de la hotte”.
3. Mettre la hotte de niveau et serrer les vis
de montage supérieures.
4. Installer les 2 vis de montage inférieures de 5 x 45 mm
et serrer. Utiliser des chevilles d'ancrage facultative
si nécessaire.
¹⁄₄ "
(6,4 mm)
A
C
B
A. Plafond
B. Mur
C. Axe central
B
C
A
A. Vis de montage
B. Encoches de montage
C. Vis de montage inférieures
