Assemblage des brûleurs
Vérifier votre numéro de modèle. Ensuite, voir ci-dessous pour des informations spécifiques à vos brûleurs .
Brûleurs standard et brûleur double superposé puissance mijotage
■ Les chapeaux et répartiteurs des brûleurs sont inclus avec la table de
cuisson.
■ Toujours adapter la taille de répartiteur de brûleur avec la taille de
chapeau correspondante.
■ Toujours aligner le trou du répartiteur avec l'électrode.
■ Certains modèles (série MGC9) sont fournis avec un brûleur pour faire
fondre supplémentaire. Il s'agit d'un grand chapeau portant les
mentions “MELT” (faire fondre) et “FOR SMALLEST BURNER” (pour le
brûleur le plus petit). Utiliser ce chapeau par-dessus les brûleurs les
plus petits, en position D pour les modèles à 4 brûleurs, et en position
C pour les modèles à 5 brûleurs.
■ Les brûleurs standard et le brûleur double superposé puissance
mijotage se ressemblent lorsqu'ils sont assemblés. Noter que le brûleur
double superposé puissance mijotage ne comporte aucun trou pour
insérer l'électrode. L'électrode du brûleur superposé (C) s'aligne avec
l'encoche en demi-cercle sur le répartiteur (B).
Emplacement des grilles
Pour installer les grilles, aligner les pieds de la grille centrale sur les fentes
de la table de cuisson. Ensuite, installer les 2 grilles externes en alignant
les onglets de la grille centrale sur les encoches des grilles externes.
S'assurer de bien aligner les onglets et les encoches afin que les grilles
soient correctement alignées.

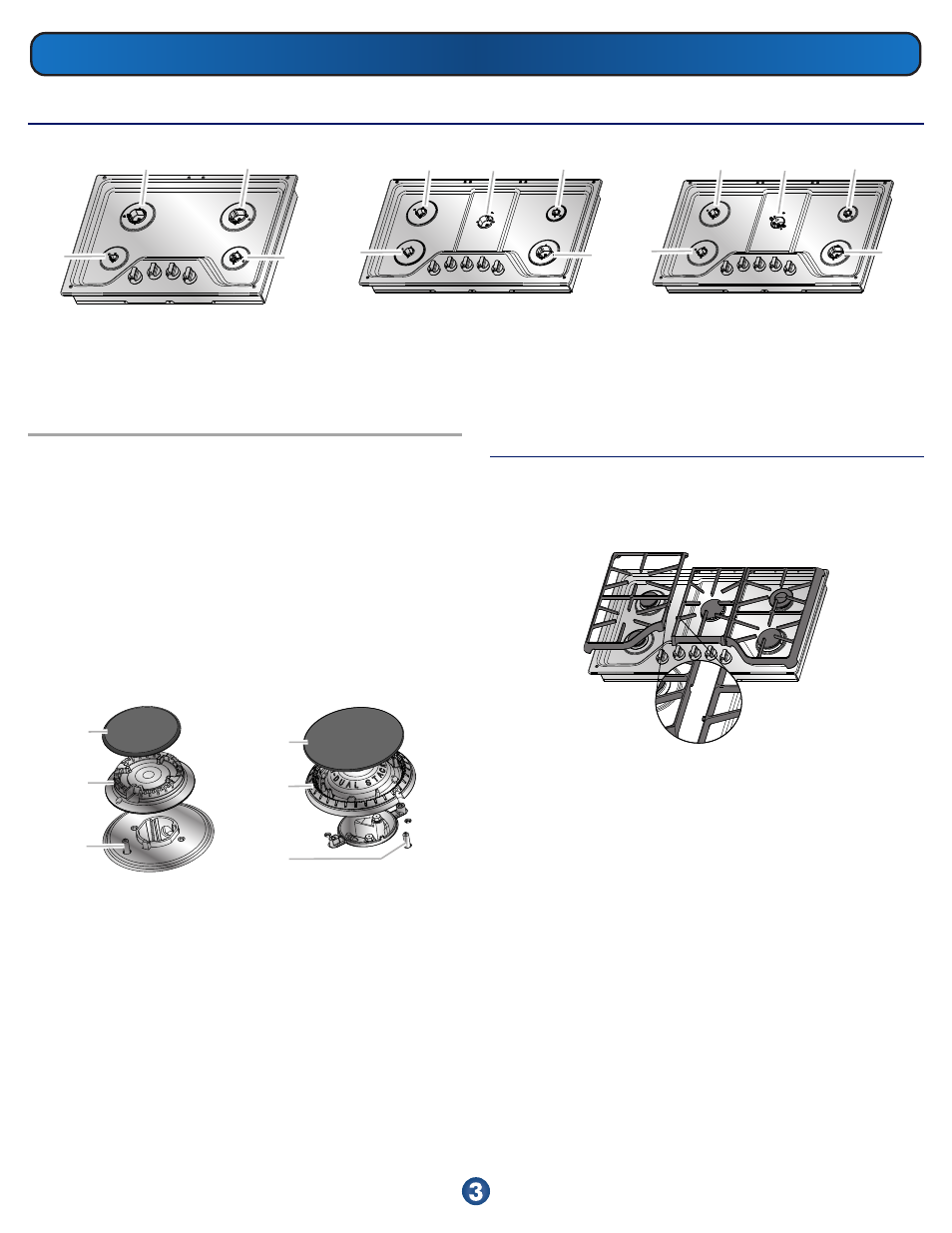

ASSEMBLAGE DE LA TABLE DE CUISSON
B
C D
A B A C
D
E
B A C
D E
MGC7430 et MGC9530
A. Brûleur standard (puissance)
B. Brûleur standard
C. Brûleur standard
D. Brûleur standard (mijotage)
MGC7536
A. Brûleur standard
B. Brûleur standard (puissance)
C. Brûleur standard (mijotage)
D. Brûleur standard
E. Brûleur standard
MGC9536
A. Brûleur standard
B. Brûleur double superposé
puissance mijotage
C. Brûleur standard (mijotage)
D. Brûleur standard
E. Brûleur standard
Brûleur standard
A. Chapeau
B. Répartiteur
C. Électrode
Brûleur double
superposé puissance
mijotage
A. Chapeau
B. Répartiteur
C. Électrode
A
B
C
A
B
C
A. Encoche de la grille externe
B. Onglet de la grille centrale
