■ Le boîtier de raccordement doit être situé au maximum à
3" (7,6 cm) au-dessous de la surface de support lorsque le
four est installé dans un placard mural. Un trou de diamètre
1" (2,5 cm) ou plus doit avoir été percé dans l'angle arrière
gauche ou droit de la surface de support pour le passage du
câble d'alimentation de l'appareil jusqu'au boîtier de
connexion.
■ La surface de support du four doit être robuste, horizontale et
en affleurement avec le bas de la cavité d’encastrement du
placard. Le plancher doit être capable de supporter un poids
total (four à micro-ondes et four encastré) de 208 lb (95 kg)
pour les modèles de 27" (68,6 cm) ou de 249 lb (113 kg) pour
les modèles de 30" (76,2 cm).
IMPORTANT : Afin d'éviter tout dommage aux placards,
consulter le constructeur de la maison ou le fabricant des
placards afin de déterminer si les matériaux utilisés pourraient
subir un changement de couleur, une déstratification ou d'autres
dommages. Ce four a été conçu conformément aux exigences
des normes UL et CSA International et respecte les températures
maximales autorisées de 194°F (90°C) pour les placards en bois.

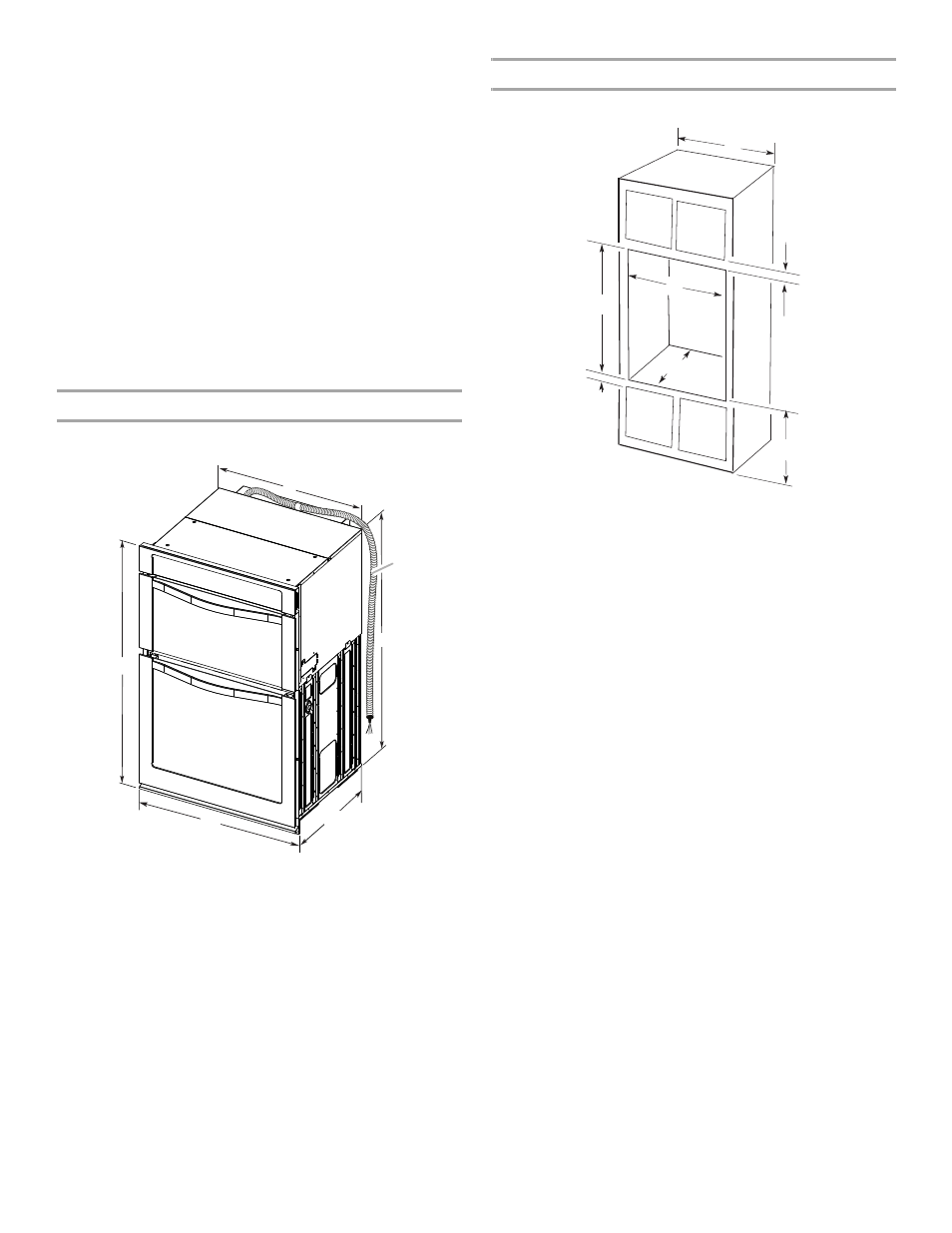

Dimensions du produit
Fours de 27" (68,6 cm) et 30" (76,2 cm)
Dimensions du placard
Fours de 27" (68,6 cm) et 30" (76,2 cm)
*REMARQUE : Pour l’ensemble four à micro-ondes/four
traditionnel, la hauteur du placard peut être comprise entre 41"
(104,1 cm) et 41
¹⁄₂" (105,6 cm).
Modèles de 27" (68,6 cm)
A. Hauteur hors-tout
42
⁹⁄₁₆
" (108 cm)
B. Largeur d'encastrement
25
⁷⁄₁₆
" (64,6 cm)
C. Hauteur d'encastrement
41" (104,1 cm)
D. Profondeur d'encastrement
23
¹⁄₄
" (59,1 cm) max.
E. Largeur hors-tout
27" (68,6 cm)
F. 48" (121,9 cm) de longueur
de conduit flexible mesuré
depuis la bride de conduit
située à l'arrière du four. Ne
pas retirer la bride de
conduit.
Modèles de 30" (76,2 cm)
A. Hauteur hors-tout
42
⁹⁄₁₆
" (108 cm)
B. Largeur d'encastrement
28¹
⁄₂
" (72,3 cm)
C. Hauteur d'encastrement
41" (104,1 cm)
D. Profondeur d'encastrement
23
¹⁄₄
" (59,1 cm) max.
E. Largeur hors-tout
30" (76,2 cm)
F. 48" (121,9 cm) de longueur de
conduit flexible mesuré depuis
la bride de conduit située à
l'arrière du four. Ne pas retirer
la bride de conduit.
B
A
C
D
E
F
Modèles de 27" (68,6 cm)
A. Largeur du placard
27" (68,6 cm) min.
B. 1" (2,5 cm) entre le sommet de
l'ouverture et le bas de la porte
du placard supérieur
C. Une hauteur de 19
¹⁄₄
" (48,9 cm)
entre le bas de l'ouverture et le
plancher est recommandée.
Une hauteur de 4" (10,2 cm) à
19
¹⁄₄
" (48,9 cm) entre le bas de
l'ouverture et le plancher est
acceptable.
D. Largeur de l'ouverture
25½" (64,8 cm)
E. 1½" (3,8 cm) min. entre le bas
de l'ouverture et le haut de la
porte du placard
F. Hauteur de l'ouverture
recommandée 41 ⁵⁄₁₆ '' (105 cm)*
G. Profondeur de l'ouverture 24"
(60,7 cm)
Modèles de 30" (76,2 cm)
A. Largeur du placard
30" (76,2 cm) min.
B. 1" (2,5 cm) entre le sommet de
l'ouverture et le bas de la porte
du placard supérieur
C. Une hauteur de 19
¹⁄₄
" (48,9 cm)
entre le bas de l'ouverture et le
plancher est recommandée.
Une hauteur de 4" (10,2 cm) à
19
¹⁄₄
" (48,9 cm) entre le bas de
l'ouverture et le plancher est
acceptable.
D. Largeur de l'ouverture
28½" (72,4 cm)
E. 1½" (3,8 cm) min. entre le bas de
l'ouverture et le haut de la porte
du placard
F. Hauteur de l'ouverture
recommandée 41 ⁵⁄₁₆ ''
(105 cm)*
G. Profondeur de l'ouverture 24"
(60,7 cm)
F
E
A
D
G
B
C
