12
FRANÇAIS

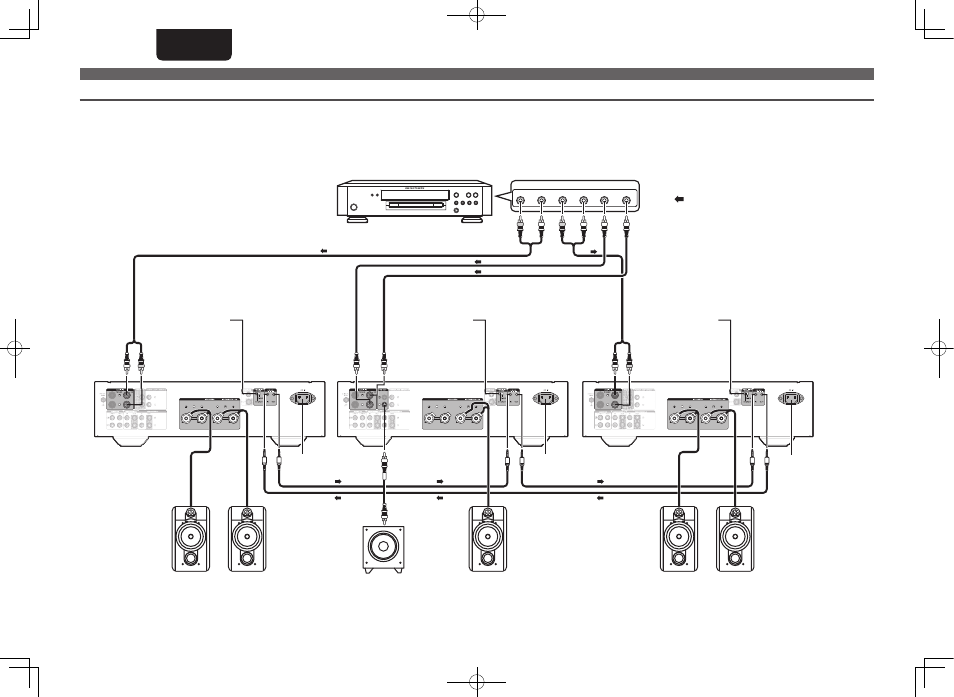

Connexion pour la lecture multi-canaux 5.1
Les trois unités sont connectées a l’aide d’un F.C.B.S. Pour la connexion F.C.B.S., préparez 3 câbles de connexion audio et reportez-vous à la section F.C.B.S. ( vpage 10).
Connectez les lecteurs possédant des sorties analogiques canal 5.1 à chacune des trois unités.
Si vous utilisez un subwoofer, reportez-vous au mode d’emploi de ce dernier pour plus d’informations.
Définissez les identifiants des trois amplificateurs comme indiqué dans la section Définir un identifiant pour le F.C.B.S. (vpage 18).
• Lorsque l’unité 1 fonctionnera, les unités 2 et 3 fonctionneront également de manière synchronisée.
FRONT R FRONT L SURROUND R
MULTI CHANNEL AUDIO OUT
SURROUND L SUB-WOOFER CENTER
• Réglez la touche SPEAKER sur la position
ON (panneau avant).
• Réglez sur “STEREO”.
• Réglez la touche SPEAKER sur la position ON (panneau avant).
• Réglez sur “STEREO”.
Pour enceintes avant L/R
Réglez PM-14S1 sur ID 1.
Pour enceinte centrale ou
subwoofer
Réglez PM-14S1 sur ID 2.
Pour enceintes surround
Réglez PM-14S1 sur ID 3.
Vers la prise
secteur
Vers la prise
secteur
Vers la prise
secteur
Enceinte avant
canal droit
Enceinte avant
canal gauche
Subwoofer
Vers prise
entrée auxiliaire
Enceinte
centrale avant
Enceinte
surround
canal droit
Enceinte
surround
canal gauche
Lecteur de Super Audio CD multi-canaux, etc.
• Réglez la touche SPEAKER sur la position
ON (panneau avant).
• Réglez sur “STEREO”.
Connexion du F.C.B.S.
: Flux de signaux
