7
Lecture
Réglages
Conseils
Annexe
Connexions
FRANÇAIS
Préparation
REMARQUE
• Déconnectez la fiche d’alimentation de l’appareil de la prise murale avant de connecter les
enceintes.
• Connectez les câbles d’enceinte de façon à ce qu’ils ne dépassent pas des bornes d’enceinte.
Le circuit de protection risque d’être activé si les fils touchent le panneau arrière ou si les
côtés + et – entrent en contact (vpage 24 “Circuit de protection”).
• Ne jamais toucher les bornes d’enceinte lorsque le cordon d’alimentation est connecté. Vous
risqueriez de vous électrocuter.
• Utilisez des enceintes avec une impédance de 4 – 8 Ω/ohms.

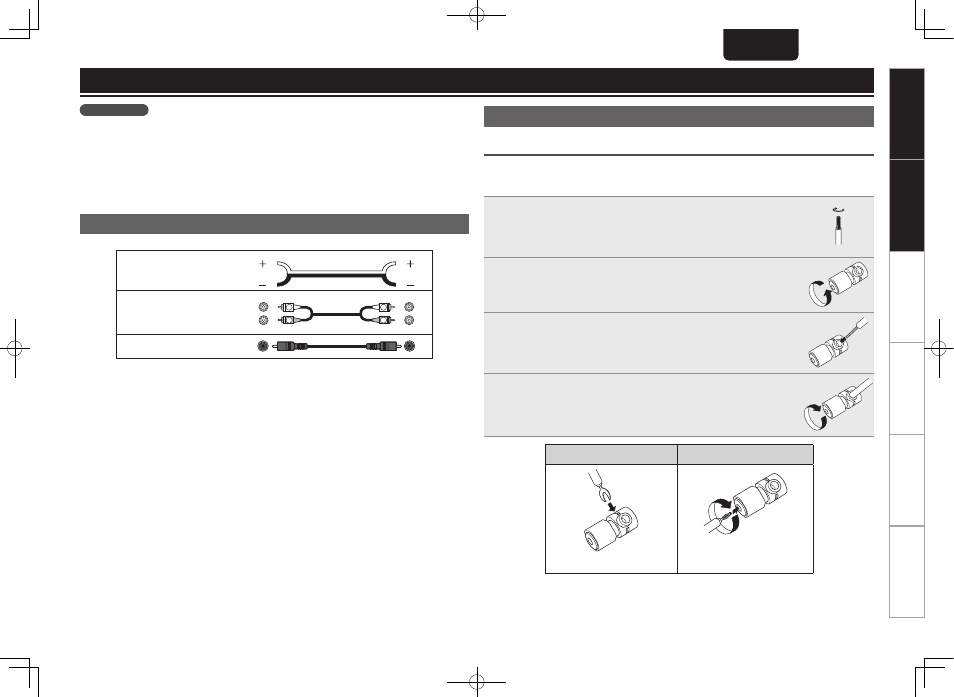

Câbles utilisés pour les connexions
Fournit les câbles nécessaires en fonction des dispositifs que vous souhaitez connecter.
Câble d’enceinte
Câble audio
R
L
R
L
Câble de connexion de la
télécommande
Connexions
Connexion des enceintes
Connexion des câbles d’enceinte
Vérifiez attentivement les canaux gauche (L) et droit (R) ainsi que les polarités + (rouge) et –
(blanc) sur les enceintes connectées à l’appareil, et veillez à connecter correctement les canaux
et les polarités.
1 Ôtez environ 3/8 pouces (10 mm) de la gaine à l’extrémité
du câble d’enceinte, puis torsadez le fil ou appliquez-y une
prise.
2 Tournez la borne de l’enceinte dans le sens inverse des
aiguilles d’une montre pour la desserrer.
3 Insérez le fil du câble d’enceinte dans la garde de la borne
d’enceinte.
4 Tournez la borne de l’enceinte dans le sens des aiguilles
d’une montre pour la resserrer.
Connecteur cosse à fourche Utilisation de prises bananes
Bien serrer la borne d’enceinte
avant d’insérer la prise banane.
