Version avancée
Version simplifiée
Informations
ENGLISH FRANÇAIS ITALIANO ESPAÑOL NEDERLANDS SVENSKA
Version basique

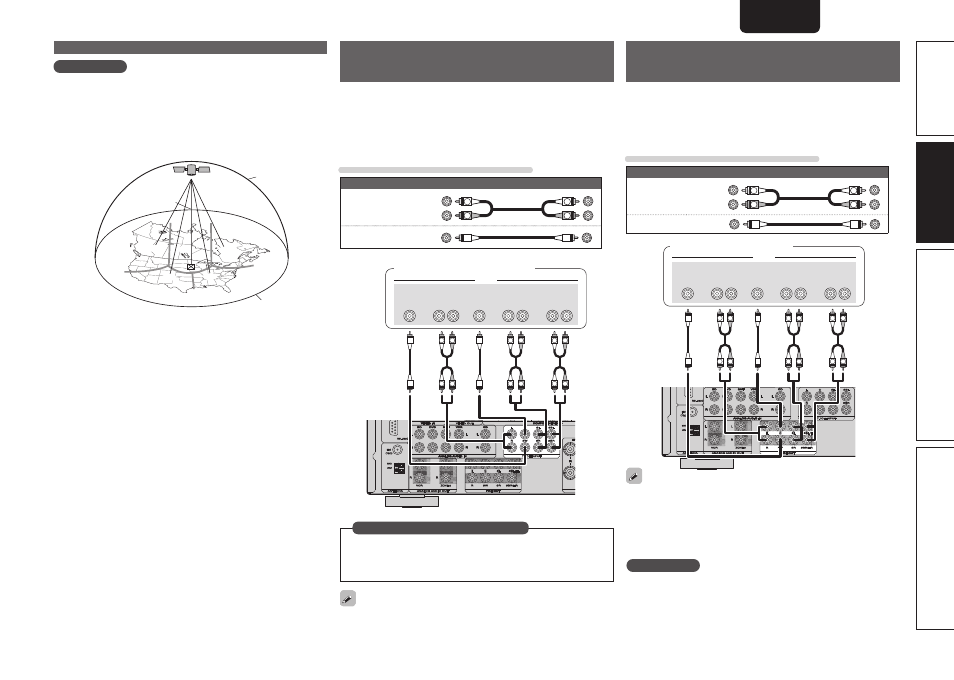

Connexion d’un appareil disposant
d’une borne de sortie multi-canaux
• Vous pouvez connecter cet appareil à un périphérique externe
branché dans les prises de sortie audio multicanal pour profiter de la
musique et des vidéos.
• Le signal vidéo peut être connecté de la même façon qu’un lecteur
Blu-ray / lecteur DVD (vpage 16 “Connexion d’un lecteur Blu-ray
Disc / lecteur DVD”).
Câbles utilisés pour les connexions
Câbles audio (vendus séparément)
Câble audio
(Blanc)
(Rouge) R
L
R
L
Câble audio
R L
R L
R L
R L
R L
R L
SUB-
WOOFER
CENTER SURROUND
BACK
R L
SURROUND
R L
FRONT
R L
AUDIO
Lecteur Blu-ray / Lecteur DVD /
Décodeur externe
Pour lire des signaux analogiques à partir des bornes 7.1CH INPUT,
réglez “Input Mode” (vpage 50) sur “7.1CH INPUT”.
“7.1CH INPUT” peut aussi être sélectionné avec
A/D sur la
télécommande.
Effectuez les réglages nécessaires
Lorsqu’un dispositif est connecté à la borne SBL/SBR des bornes
7.1CH INPUT, réglez “Amp Assign” (vpage 56) sur “Normal”.
Raccordement d’un amplificateur de
puissance externe
• Vous pouvez utiliser cet appareil comme un préamplificateur
en raccordant un amplificateur disponible dans le commerce au
connecteur PRE OUT. Ajoutez un amplificateur à chacun des canaux
pour bénéficier d’une présence sonore encore plus grande.
• Sélectionnez la prise à utiliser et branchez l’appareil.
Câbles utilisés pour les connexions
Câbles audio (vendus séparément)
Câble audio
(Blanc)
(Rouge) R
L
R
L
Câble audio
R L
R L
R L
R L
R L
R L
SUB-
WOOFER
CENTER SURROUND
BACK
R L
SURROUND
R L
FRONT
R L
AUDIO
Amplificateur de puissance
• Lorsque vous utilisez une seule enceinte surround arrière,
connectezla à la borne correspondant au canal gauche (L).
• Utilisez le contrôle de volume du subwoofer pour contrôler le volume
de celui-ci.
• Si le volume sonore du subwoofer est bas, ajustez-le à l’aide du
contrôle de volume dont il dispose.
REMARQUE
• Lorsque les enceintes ont été branchées aux bornes PRE OUT, ne
les branchez pas aux bornes d’enceintes.
• Les canaux de sortie pour le connecteur PRE OUT deviennent SBL
et SBR dans les réglages “Amp Assign” (vpage 56) du menu.
Connexion d’une antenne
REMARQUE
Laissez le cordon d’alimentation débranché jusqu’à ce que la connexion
du SiriusConnect Home Tuner soit établie.
n Installation de l’antenne
Pour obtenir un signal stable, l’antenne doit être correctement
positionnée. Utilisez la carte ci-dessous pour déterminer dans
quelles zones vous situez et positionnez l’antenne en conséquence.
q
w e
r t
SOUTH
NORTH
WEST
SKY
EAST
HORIZON
Zone 1 Pointez l’antenne vers le ciel orientée à l’est, le nord-est ou
le sud-est, à travers une fenêtre ou à l’extérieur.
Zone 2 Pointez l’antenne vers le ciel orientée au nord ou au nord-
est, à travers une fenêtre ou à l’extérieur.
Zone 3 Pointez l’antenne vers le ciel orientée au nord ou au nord-
ouest, à travers une fenêtre ou à l’extérieur.
Zone 4 Pointez l’antenne vers le ciel orientée à l’ouest, le nord-
ouest ou le sud-ouest, à travers une fenêtre ou à l’extérieur.
Zone 5 Mettez l’antenne à l’extérieur et pointez-la vers le haut. Elle
ne peut pas être utilisée à l’intérieur.
