41
A
nne
x
e

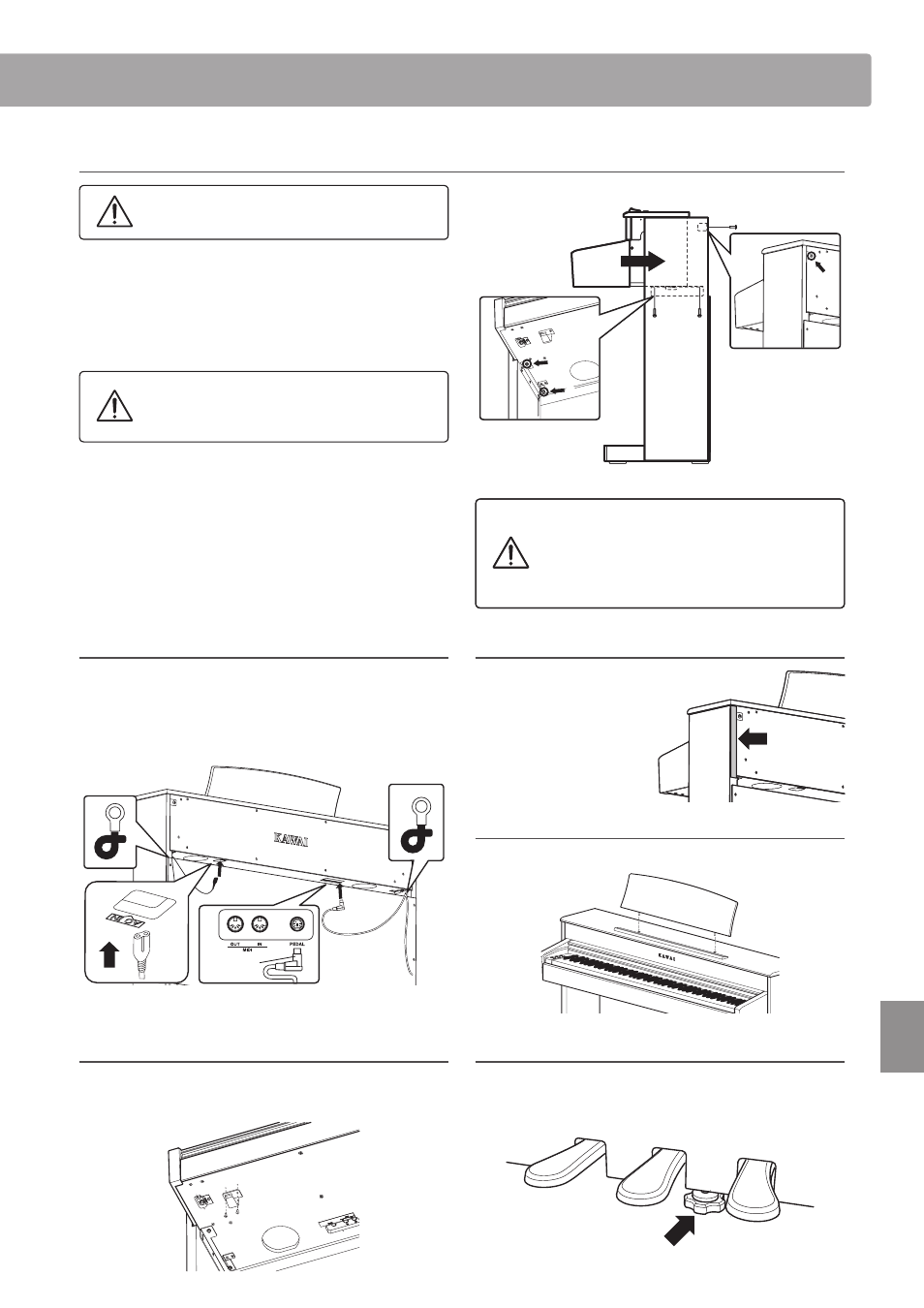

3. Montage de l’unité principale a
Deux personnes ou plus sont nécessaires pour
l’étape suivante du processus de montage.
Soulevez l’unité principale a et placez-la soigneusement sur
le support.
Positionnez l’unité principale vers l’avant du support, de sorte
que les orifi ces métalliques soient visibles du dessus.
Faites glisser délicatement l’unité principale vers l’arrière
jusqu’à ce que la base s’enclenche dans les fi xations à l’intérieur
des panneaux latéraux.
Quand vous soulevez l’unité principale sur le
support, veillez à ne pas vous coincer les mains
ou les doigts.
Fixez temporairement l’unité principale au support à l’aide des
deux vis i, en laissant de nouveau un jeu d’environ 1 à 2 mm.
Fixez l’unité principale au support par en dessous, à l’aide des
quatre vis (avec rondelle plate et rondelle ressort) h.
Commencez par fi xer sans trop serrer les quatre vis, en ajustant
la position de l’unité principale sur le support. Une fois les
quatre vis fi xées et l’unité principale positionnée correctement
sur le support, serrez fermement toutes les vis.
Serrez ensuite fermement toutes les vis i et j.
h h
i
i
h
h
h h
i
i
h
h
Serrez bien toutes les vis pour vous assurer
que l’unité principale est fi xée fermement au
support.
Le non-respect de ces consignes peut entraîner
de graves blessures. Serrez bien toutes les vis pour vous assurer
que l’unité principale est fi xée fermement au
support.
Le non-respect de ces consignes peut entraîner
de graves blessures.
4. Connecter le pédalier et le câble d’alimentation
Connectez le câble des pédales à la prise PEDAL sur la face
inférieure de l’unité principale, en vous assurant que la fi che à
encoche fait face à l’arrière de l’instrument.
Connectez le câble d’alimentation (C.A.) f à la prise AC IN.
Utilisez les colliers pour immobiliser les câbles.
Fiche de
pédale
Collier
Adaptateur CA
5. Fixation des couvre-joints
Fixez les couvre-joints g à l’arrière
de l’instrument, là où les panneaux
latéraux (gauche et droit) viennent
en contact avec l’unité principale.
6. Montage du pupitre
Insérez le pupitre c dans le panneau supérieur de l’unité
principale.
c
g g
7. Fixation du crochet de casque (en option)
Si vous le désirez, fi xez le crochet de casque sur la partie
inférieure de l’unité principale à l’aide des deux vis taraudeuses
fournies à cet eff et.
8. Réglage de la vis de support de pédales
Tournez la vis de support de pédales dans le sens contraire
des aiguilles d’une montre jusqu’à ce qu’elle touche le sol et
soutienne fermement les pédales.
Vis de support de pédales
