Ajout de pièces à la liste des pièces
Cette partie du guide vous montre la démarche à suivre pour ajouter des pièces à la liste des pièces. La
modification de la liste des pièces de la tâche se fait dans la fenêtre Modifier liste des pièces.
Pour ouvrir la fenêtre Modifier liste des pièces :

Dans l’onglet Accueil, sélectionnez Modifier liste des pièces.
La fenêtre Modifier liste des pièces s’ouvre.

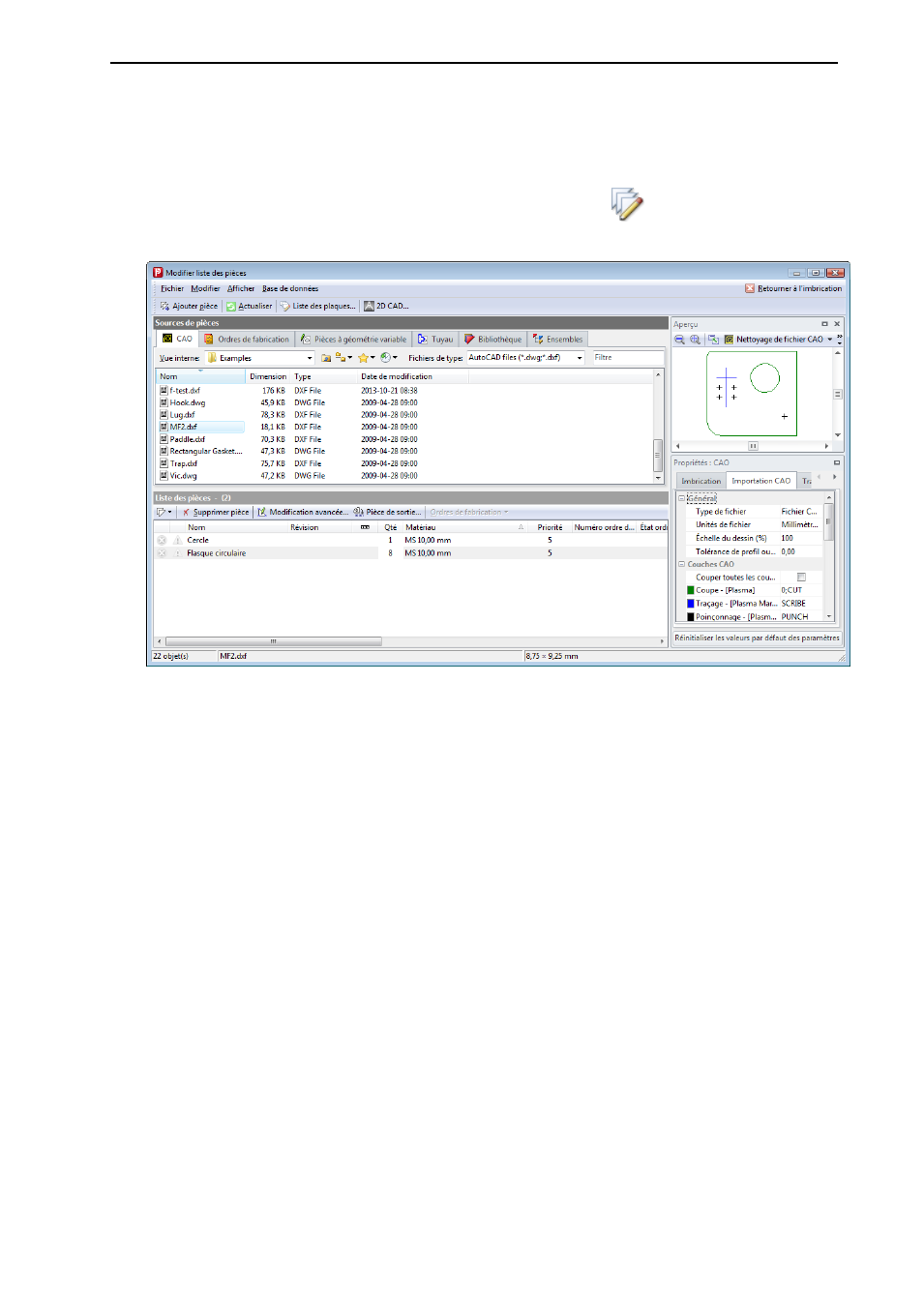

La fenêtre Modifier liste des pièces présente des menus et des barres d’outils en haut, ainsi qu’une barre d’état en
bas. Le reste de la fenêtre se divise en quatre sections :

La partie supérieure gauche de ProNest affiche la liste des sources de pièces. Chaque source de pièces
s’affiche sous forme d’onglet distinct. Les onglets CAO, Pièce à géométrie variable et Bibliothèque
représentent des sources de pièces standards. D’autres onglets pourraient également être affichés à cet
endroit, selon les modules achetés. La portée de ce guide se limite à l’utilisation de la source de pièces CAO.

Le volet inférieur gauche présente la liste des pièces de la tâche. Toutes les pièces ajoutées s’y affichent.

La partie supérieure droite contient le volet d’aperçu. C’est là que s’affiche la pièce actuellement sélectionnée.
Si la pièce sélectionnée provient de l’une des sources de pièces, c’est que l’aperçu représente un affichage
pré-traité du fichier de la pièce sélectionnée. Si la pièce sélectionnée fait partie de la liste des pièces, c’est
que l’aperçu présente un aperçu fidèle de la pièce imbriquée sur la plaque.

La partie inférieure droite contient le volet de Propriétés. Seules les propriétés de la pièce actuellement
sélectionnée s’y affichent. Lorsque la pièce sélectionnée provient de l’une des sources de pièces, les
propriétés de la pièce affichée représentent les valeurs qui seront utilisées lors de l’ajout de la pièce. La
modification de ces valeurs a une incidence sur toutes les pièces ajoutées par la suite. En revanche, si la pièce
sélectionnée fait partie de la liste des pièces, les propriétés de la pièce affichée seront les propriétés réelles
de la pièce. La modification de ces valeurs a une incidence directe sur la pièce sélectionnée.
