110
Powermax125 Manuel de l’opérateur 808082
7 – Coupe mécanique
Angle de coupe ou de chanfrein
 Un angle de coupe positif est obtenu lorsque plus de matériau est éliminé en haut de la coupe qu’en bas
de la coupe.
 Un angle de coupe est négatif lorsque la quantité de matériel éliminée au bas de la coupe est plus importante.

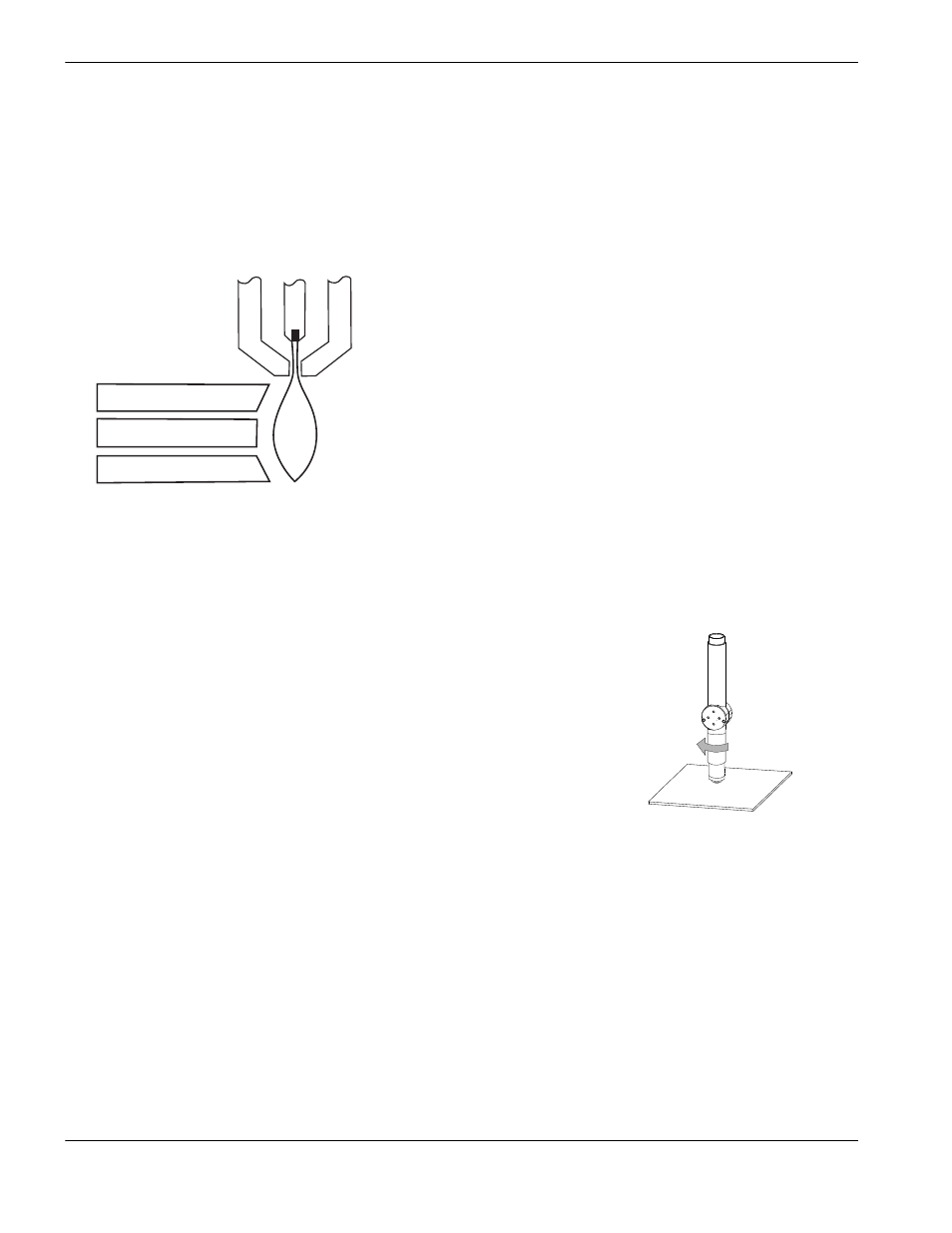

Figure 4 – Angles de coupe

L’angle de coupe le plus carré sera du côté droit suivant le mouvement vers l’avant
de la torche. Le côté gauche comporte toujours un certain degré d’angle de coupe.
Pour savoir si un problème d’angle de coupe est causé par le système
plasma ou le système pilote, effectuer une coupe de test et mesurer
l’angle de chaque côté. Ensuite, tourner la torche de 90° au niveau
du manche et répéter la procédure. Si les angles sont les mêmes à l’issue
des deux tests, le problème provient du système d’entraînement.
Si le problème d’angle de coupe persiste après l’élimination des causes
mécaniques (consulter
Configuration de la torche et de la table
à la page 109), vérifier la distance torche-pièce, notamment la positivité
ou la négativité des angles de coupe. Si le métal est magnétisé ou durci,
des problèmes d’angle de coupe sont davantage susceptibles
de se produire.
Bavures
Certaines bavures sont toujours présentes lors de la coupe avec plasma à air. Toutefois, vous pouvez minimiser
la quantité et le type de bavures en réglant correctement votre système par rapport à votre application.
L’excès de bavures apparaît sur le bord supérieur des deux pièces de la plaque lorsque la torche est trop basse
(ou la tension trop faible, en cas d’utilisation d’un dispositif de réglage en hauteur de la torche). Régler la torche
ou la tension par petits incréments (5 volts ou moins) jusqu’à la réduction des bavures.
Il y a bavures de vitesse réduite lorsque la vitesse de coupe de la torche est trop basse tandis que l’arc s’incline vers
l’avant. Elles apparaissent au bas de la coupe sous la forme d’un cordon lourd, plein de bulles, facilement éliminable.
Augmenter la vitesse pour réduire ce type de bavures.
Angle de coupe négatif
Coupe d’équerre
Angle de coupe positif
Problème Cause
La torche est trop basse.
La torche est trop haute.
Solution
Soulever la torche, ou, en cas d’utilisation d’un
dispositif de réglage en hauteur de la torche,
augmenter la tension de l’arc.
Abaisser la torche, ou, en cas d’utilisation d’un
dispositif de réglage en hauteur de la torche,
réduire la tension de l’arc.
90°
