104
Powermax125 Manuel de l’opérateur 808082
7 – Coupe mécanique
Raccordement du câble d’interface de machine
Le Powermax125 être équipé d’un circuit imprimé de diviseur de tension à cinq positions installé en usine. Le diviseur
de tension intégré offre une tension d’arc réduite de 20:1, 21.1:1, 30:1, 40:1 ou 50:1 (sortie maximale de 16 V). Une
prise située à l’arrière de la source de courant (voir l’illustration précédente) permet d’accéder à la tension de l’arc réduite
et aux signaux pour le transfert de l’arc et le démarrage plasma.

Le diviseur de tension est préréglé en usine à 50:1. Pour modifier le réglage du diviseur
de tension, consulter
Réglage du diviseur de tension à cinq positions à la page 107.
Hypertherm propose plusieurs choix de câbles d’interface de machine :
 Pour utiliser le diviseur de tension intégré qui fournit une tension d’arc réduite en plus des signaux pour le transfert
d’arc et le démarrage plasma :
 Utiliser le numéro de référence 228350 (7,6 m) ou 228351 (15 m) pour les fils possédant des cosses
rectangulaires aux terminaisons.
 Utiliser un des numéros de référence suivants pour les câbles dont les terminaisons possèdent un connecteur
D-sub. (Compatible avec les produits Hypertherm, comme le EDGE
® Pro Ti et Sensor ™ PHC.)
 223354 (3,0 m)
 223355 (6,1 m)
 223048 (7,6 m)
 223356 (10,7 m)
 123896 (15 m)

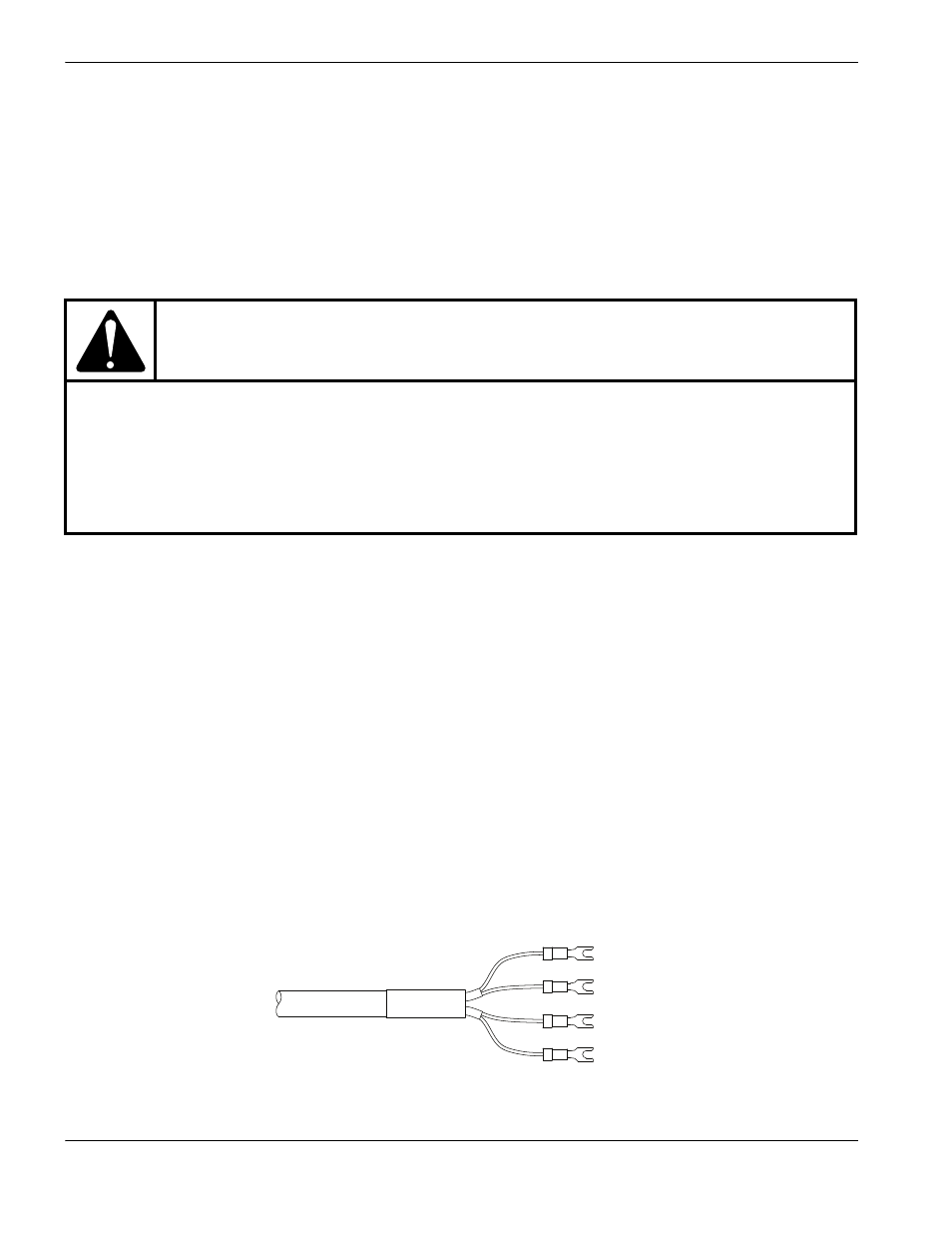

 Pour utiliser les signaux pour le transfert de l’arc et le démarrage plasma uniquement, utiliser le numéro de référence
023026 (7,6 m) ou le numéro de référence 023279 (15 m). Ces câbles possèdent des cosses rectangulaires, tel
qu’illustré ci-dessous :
ATTENTION
Le diviseur de tension interne installé en usine fournit un maximum de 16 V en cas de circuit ouvert.
Il s’agit d’une tension de sortie fonctionnelle très basse (ELV) protégée par l’impédance qui permet
d’éviter les risques d’électrocution, les problèmes d’énergie et les risques d’incendie dans des
conditions normales sur la prise d’interface de la machine et d’éviter tous ces risques en cas d’une
seule défaillance sur le câblage d’interface de la machine. Le diviseur de tension n’est pas tolérant
aux pannes et les sorties ELV ne répondent pas aux exigences de sécurité de basse tension (SELV)
pour le raccordement direct du matériel informatique.
