24
HPRXD Short Torch Manuel d’instructions 808892
2 – Installation
Montage de la torche
Ne monter la torche que dans la zone de montage. Consulter la Figure 15 pour connaître où se situe cette zone.
L’isolateur sépare le support de montage du corps de la torche pour éviter des arcs parasites. Ne pas utiliser un support
de montage possédant un matériau conducteur après l’isolateur. Consulter la

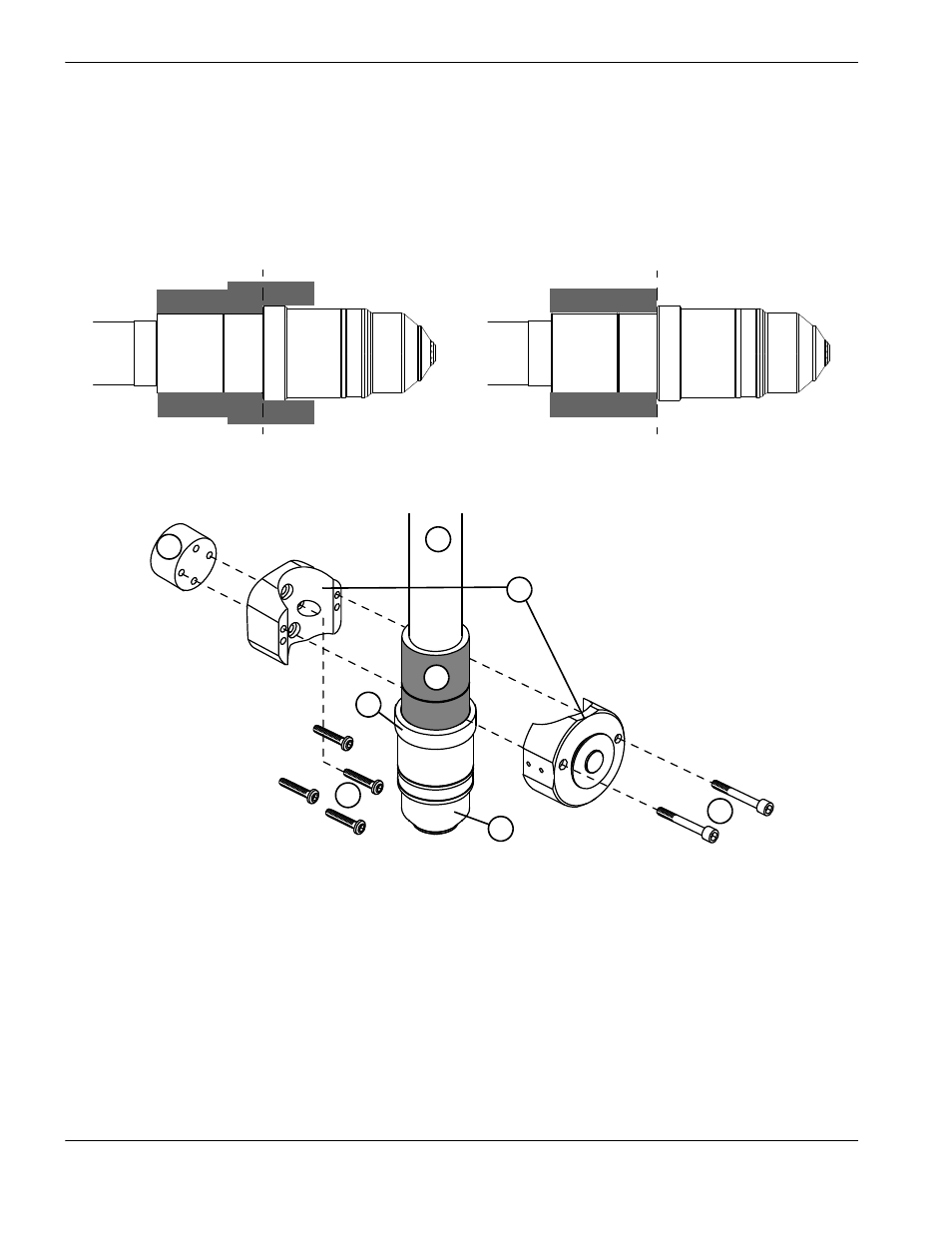

Figure 14 pour voir un exemple de
montage correct et incorrect.
Figure 14
Figure 15
* Les consommables ne sont pas fournis avec l’ensemble de torche. Les consommables devront être achetés séparément.
En fonction de votre application, Hypertherm propose un support de montage de torche qui correspond à cette torche.
Consulter
Support de montage à la page 29. Utiliser le support de montage de la torche et suivre les instructions du
fabricant concernant le montage de la torche dans le support de montage.
Mauvais Bon
1
2
3
4
5
6
7
8
1 Entretoise
2 Zone de montage (gris)
3 Isolateur (Ne pas utiliser cette zone pour le
montage.)
4 Vis de l’entretoise (4)
5 Consommables*
6 Vis du support (2)
7 Support de montage
8 Faisceau de torche
