20
HPRXD Short Torch Manuel d’instructions 808892
2 – Installation
Connexion des câbles
Ne pas trop serrer les raccords.
Du boîtier de raccordement à la console d’allumage
1. Connecter une extrémité du faisceau du boîtier de raccordement à la console d’allumage.
Le faisceau peut aller dans une des extrémités du boîtier de raccordement.

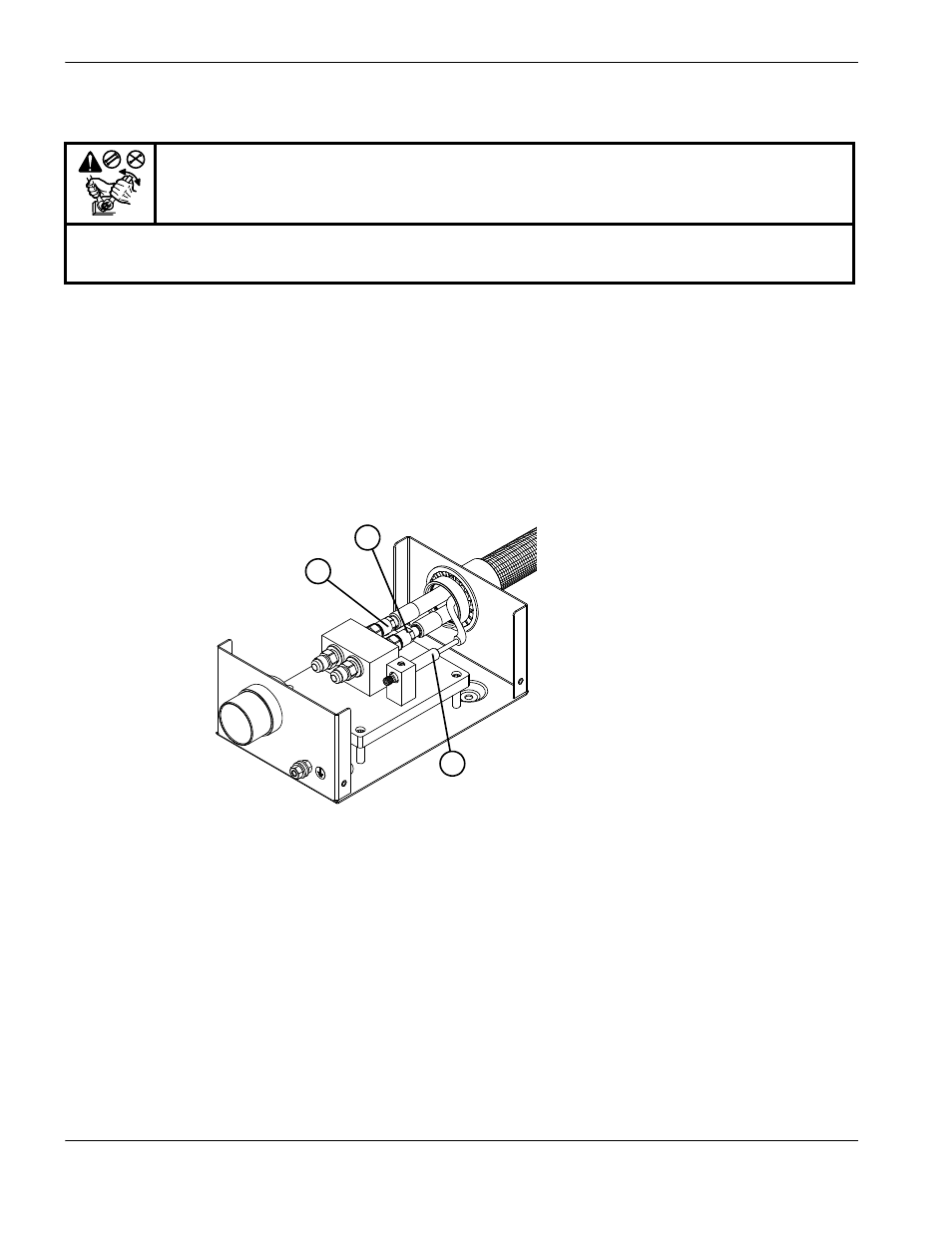

Figure 9
ATTENTION !
Toujours utiliser deux clés pour desserrer et serrer correctement les raccords mentionnés dans ces
procédures.
Depuis la console
d’allumage
2
3
1
1
Tuyau d’alimentation du liquide de refroidissement
(vert)
2
Tuyau de retour du liquide de refroidissement
(rouge)
3
Câble arc pilote (jaune)
