HPRXD Short Torch Manuel d’instructions 808892
1 – Spécifications

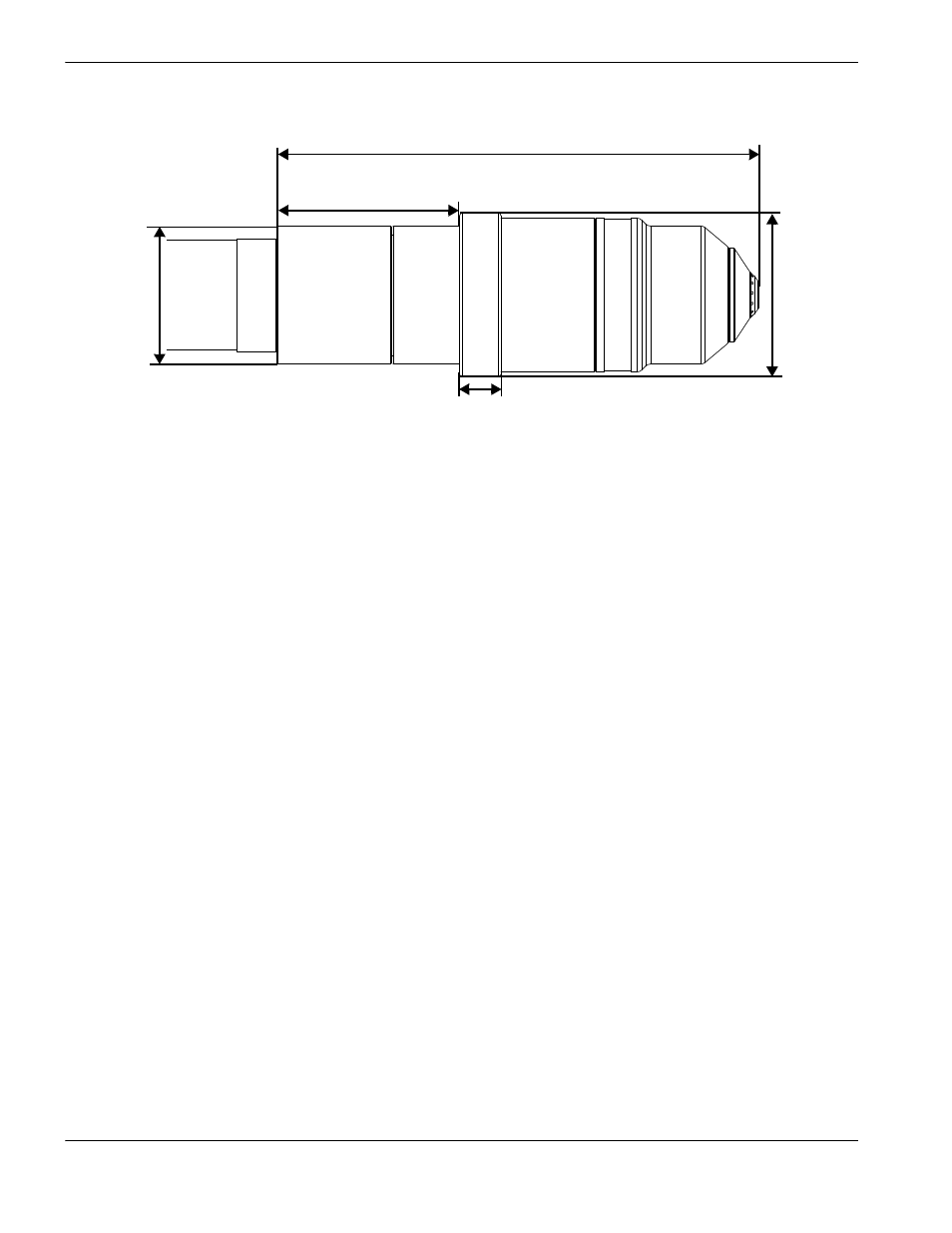

Figure 4 – Dimensions de la torche
* Cette dimension varie en fonction du type de consommable installé. Sur la figure précédente, les consommables HPR 260 A
sont installés.
 Les dimensions de Figure 4 s’appliquent pour la plupart des configurations de consommables de chanfreinage.
17,7 cm*
5,05 cm
6,71 cm
6,05 cm
1,52 cm
