FONCTIONNEMENT
0
2-2 HD4070 Manuel de l’opérateur
Commandes et voyants de la source de courant
Généralités
Le HD4070 est un système entièrement automatisé qui ne demande que peu d’interventions et de réglages de la
part de l’opérateur. En utilisant l’écran tactile de visualisation (ou la CNC) du HD4070, l’opérateur entre le matériau
et l’épaisseur à couper. Le système HD4070 choisit et règle automatiquement le courant et le
gaz nécessaires pour optimiser le coupage, y compris l’intensité, le gaz et le débit du gaz. Les pièces
consommables de la torche nécessaires pour le procédé choisi sont également affichées.
Si l’option Command THC intégrée d’Hypertherm est installée, le système HD4070 effectue automatiquement les
réglages de la torche pour le processus particulier, et notamment la tension d’arc, l’écartement torche-pièce, la
hauteur de perçage initiale et le délai de perçage.

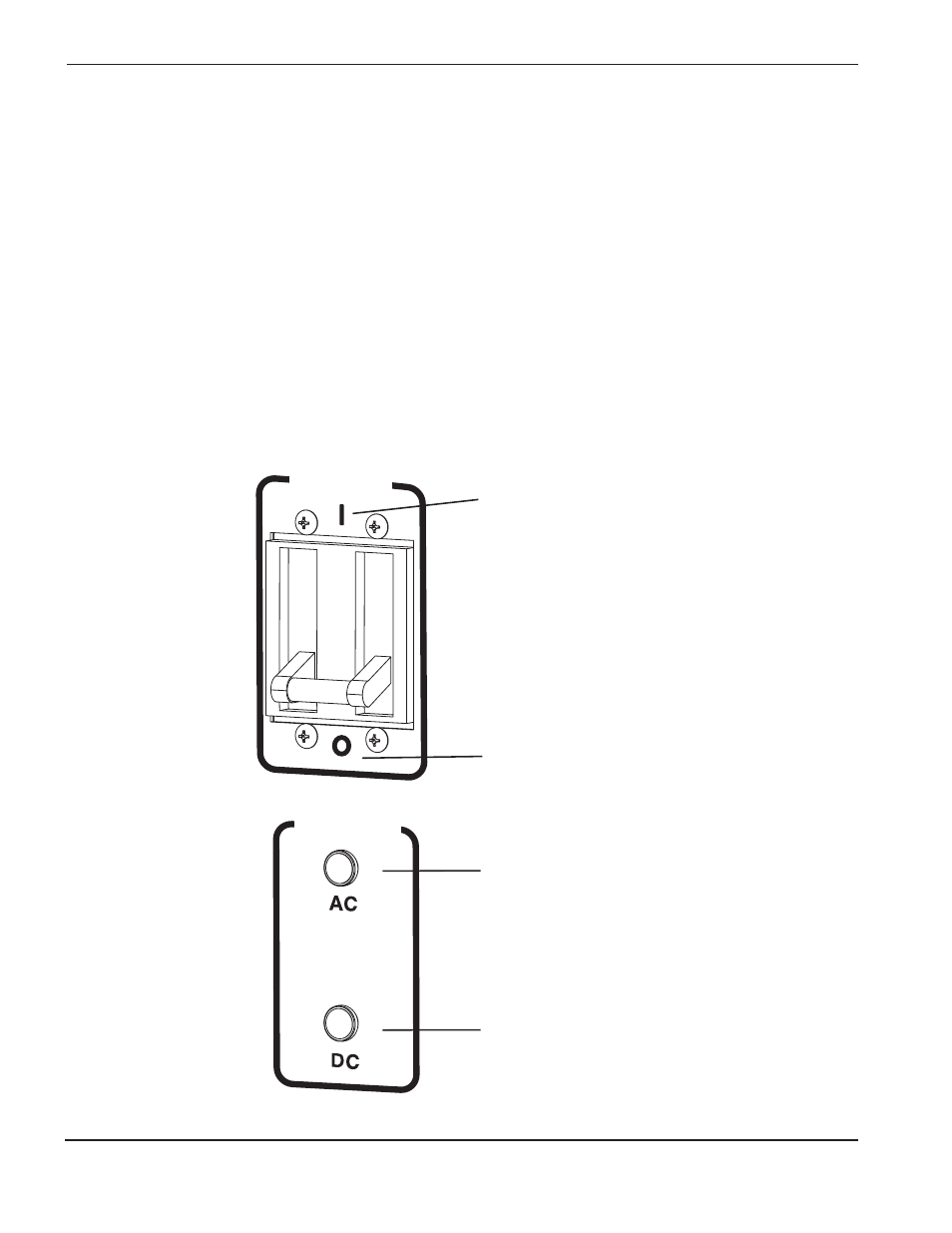

Position marche (I)
Dans cette position, le courant alternatif est envoyé
au transformateur de commande, pour mettre la
source de courant sous tension.
Position arrêt (O)
Dans cette position, le courant alternatif allant au
transformateur de commande est coupé pour mettre
la source de courant hors tension.
Voyant vert AC
Le voyant s’allume quand l’interrupteur d’alimentation
est sur I et la mise sous tension est réalisée.
Voyant blanc DC
Le voyant s’allume quand le contacteur principal se
ferme, indiquant que le courant continu est fourni à la
torche.
Interrupteur d’alimentation
Voyants d’alimentation
4070.27
COMMANDE
ALIMENTATION
ALIMENTATION
