p17

4

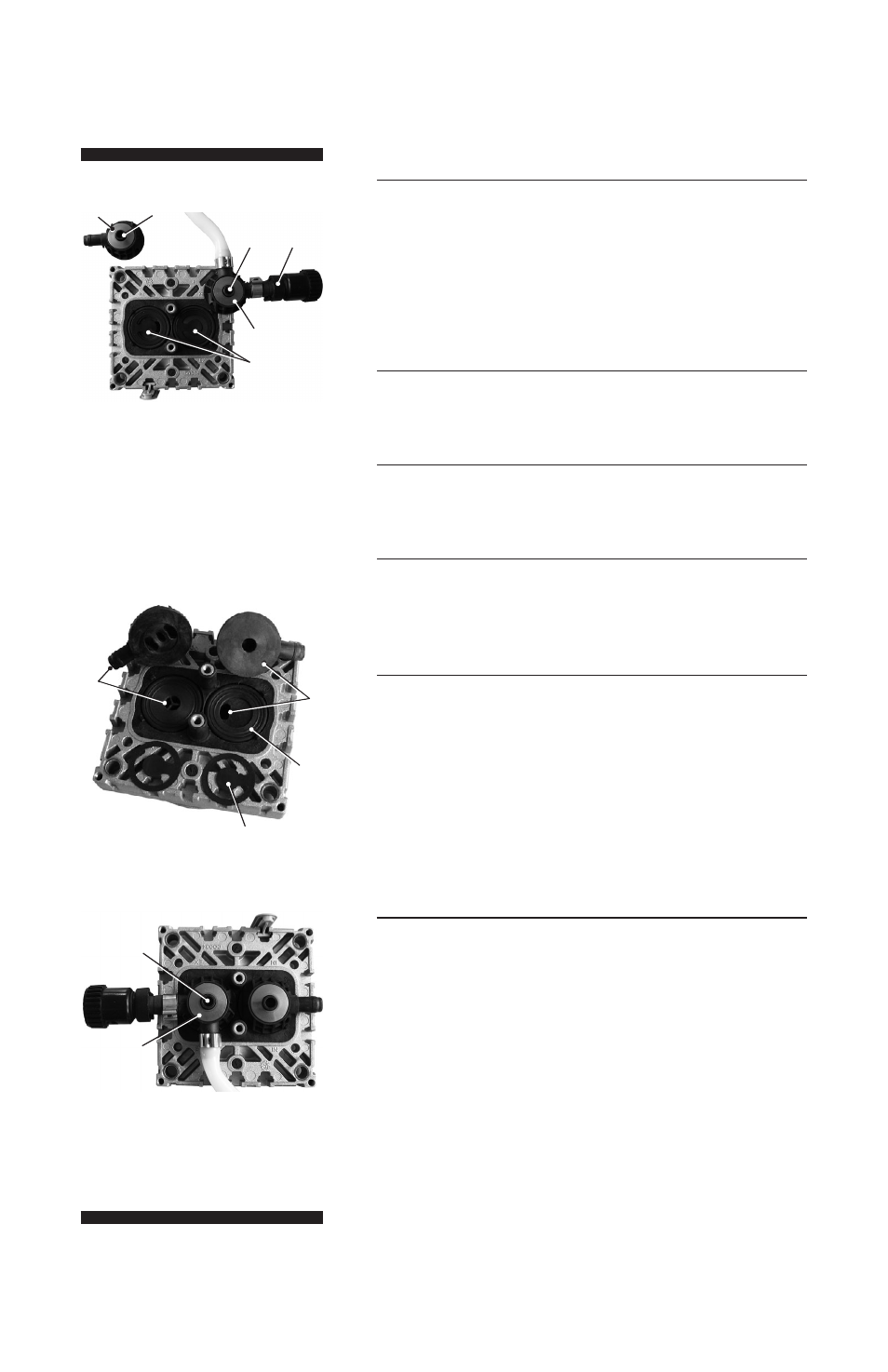

Enlevez les têtes de clapet (O) avec les ressorts de
disque (R), tube de connexion le cas échéant lances,
(P) et les attaches de connexion (Q) ou déplacer la
vanne dirige soigneusement de côté. Noter la position
et l’orientation des têtes de soupape.
Noter la position et l’alignement de vannes (N).

5

Clapets anti-retour (N) et les joints toriques (M) pour
les dommages et les salissures.

6

Remplacer les soupapes ou des joints toriques si
nécessaire.

7

Utilisez de l’éther de pétrole ou autre solvant
industriel pour enlever les dépôts. Ne pas inhaler
les vapeurs.

8

Insérer les joints toriques (M) et des vannes (N). Voir
la figure de la bonne position des vannes:
Côté entrée (IN): Marqué «IN» à côté du siège de
soupape. Les points de langue de soupape à l’orifice
en forme de haricot dans le siège de soupape.
Côté refoulement (EX): Marqué avec «EX» à côté
du siège de soupape. La vanne est orientée dans la
même direction que la vanne sur le côté entrée.

9

Têtes de soupapes de position (O), avec embout de
tuyau (P), le cas échéant, d’un tube de raccordement
ou de fixation de connexion (Q), et ressorts à disques
(R) sur les sièges de soupape. Ressorts à disques
position avec ouverture vers le bas de grande taille.
Faites attention à la bonne orientation des têtes de
soupapes.
Centre de la tête de soupape par rapport au siège de
soupape. La tête de soupape doit reposer à plat sur le
siège de soupape.

Étape 4

Étape 8

Étape 9

O

Q

R

R

N

O

N

M

IN

EX

O

R
