Hoefer VP200 - Manuel (Page 21)

•
p13

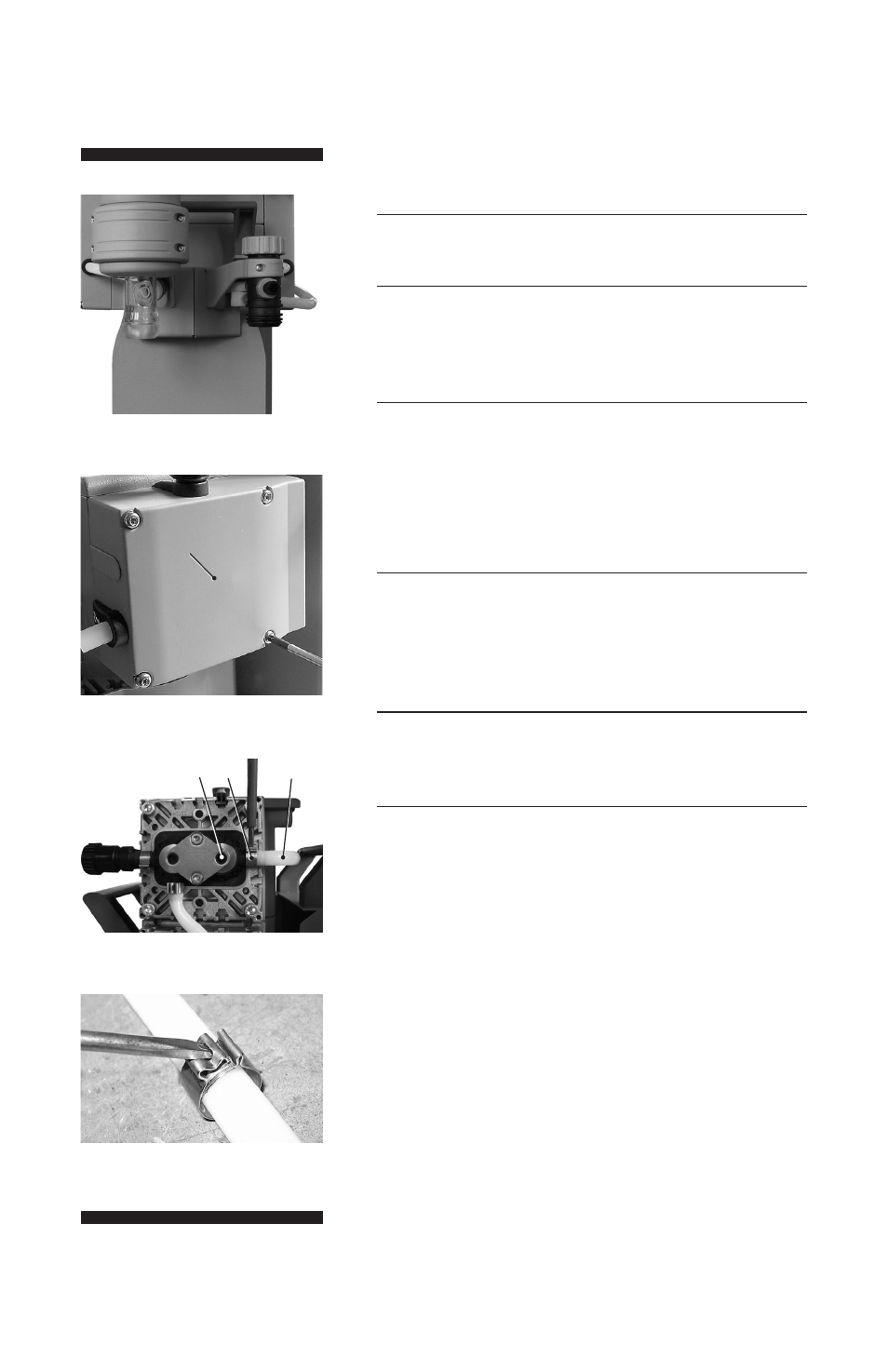

Pompe sur support de pompe:
3
Retirer ballons collecteur à l’entrée et à la sortie.
4
Retirer les 4 vis fixant le capot de couvercle de tête
(W) avec un tournevis Torx T20. Faites attention aux
rondelles sous les vis et retirez-le.
5
Tirez sur capot de couvercle de tête (W) avec
précaution. Ne pas incliner.
Pompe à support de pompe:
6
Détacher le raccord du tube de liaison (V) de l’autre
côté de la pompe, ainsi que le raccordement du tuyau
à l’orifice d’entrée/sortie du système de vide à la tête
de soupape (O).
7
Ouvrir le collier de serrage (U) en appliquant la
tournevis plat comme montré et tourner.
8
Tirez le tuyau hors du raccord.
Étape 4
Étape 6
Étape 3
Étape 7
W
O U V
