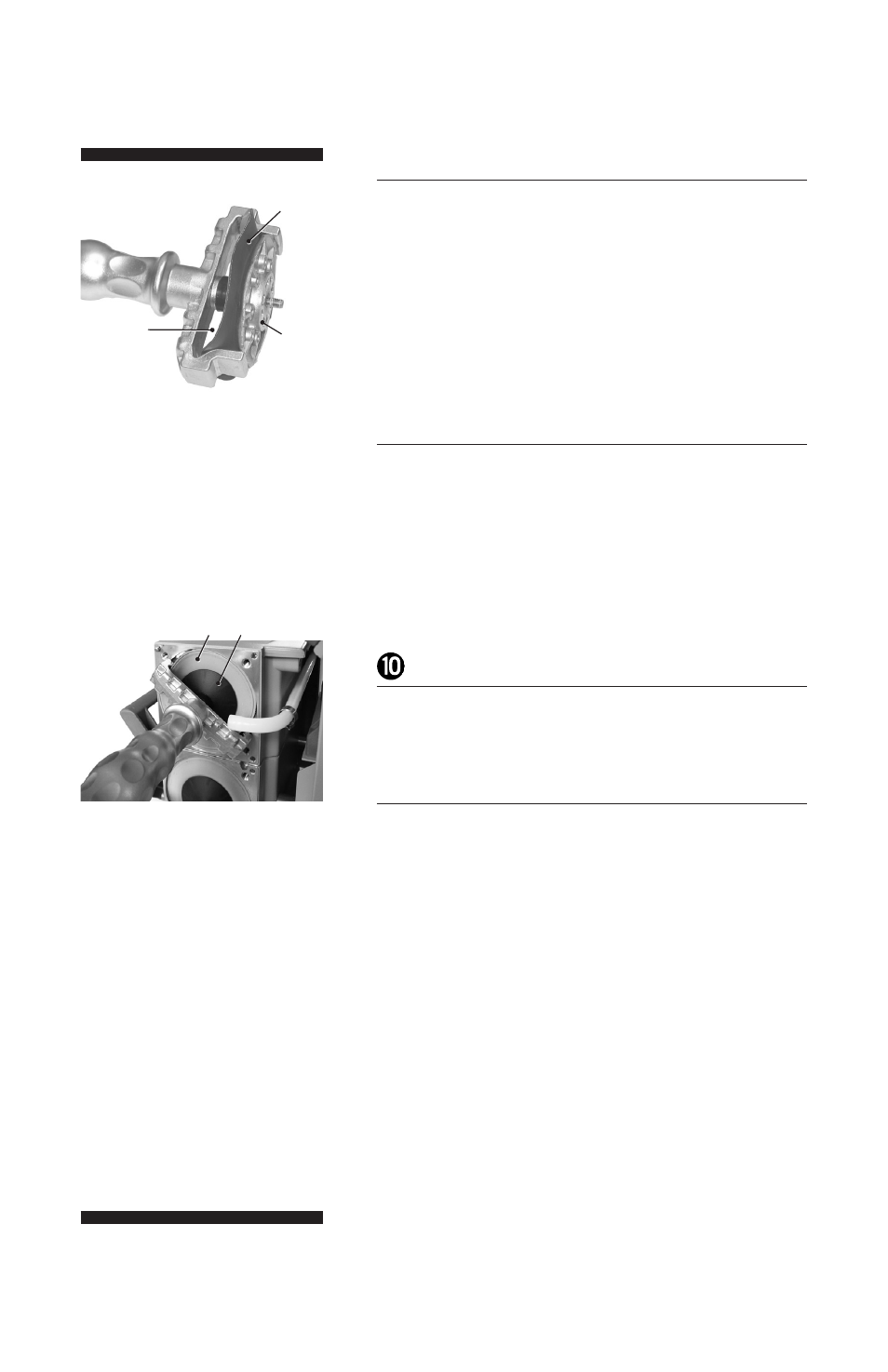

Diaphragme nouvelle position (F) entre le disque de
fixation de membrane avec la vis à tête carrée (G) et
le disque de support de membrane (E).
Remarque: Position membrane avec le côté clair vers
le disque de fixation de membrane (face à la chambre
de pompe).
Assurez-vous que la vis à tête carrée du disque de
fixation de membrane est correctement placée dans le
trou de guidage du disque de support de membrane.
9
Soulever le diaphragme sur le côté. Placez la
membrane avec précaution avec disque de fixation de
membrane et le disque de support de membrane dans
la clé à membrane.
Éviter d’endommager la membrane: Ne pas tordre ou
froisser le diaphragme.
Assemblez le nombre initial de rondelles (D) entre le
disque de support de membrane (E) et la bielle (B).
Diaphragme vis de serrage de disque (G), le
diaphragme (F), un disque de support de membrane
(E) et les rondelles (D) de la bielle (B).
!
Moment optimal pour le disque de support de
membrane: 4,4 lb
f
ft (6 Nm), il est recommandé
d’utiliser une clé dynamométrique. Joindre une clé
dynamométrique clé à membrane (boulon à tête hexa-
gonale 6 mm de large).
Remarque: N’utilisez jamais la clé à membrane avec
des outils supplémentaires tels que des pinces ou des
clés Allen, sans limitation de couple approprié.
Étape 8
Étape 10
F
G
E
F G
